huidige waaier: | 5~630A | output: | 0.333V (AC) of 0-500mA |
---|---|---|---|
klasse: | 0,5、 1,0、 3,0 | Het meten van Waaier: | 10%In130%In |
Magnetische Kringsstructuur: | Gecombineerd type | frequentie: | 50Hz-2KHz |
Aanpasbare: | Ja | ||
Hoog licht: | gespleten kernct,gespleten kern huidige sensor |

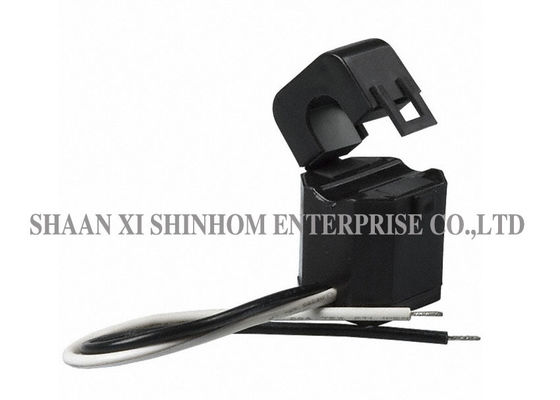

SCTK681A Serie 5A-630A RoHS Split-core stroomtransformatoren met uitvoer van 0,333VAC of 0-500mA
SCTK681A-serie split-core stroomtransformator
toepassingen:
Elektrische parameter
Frequentie | 50-2KHz |
Nominale ingang | 5A-630A |
Meetbereik | 10% In-130 In% |
Nominaal vermogen | 0.333V (AC) of 0-500mA |
Verhouding | ≤ ± 1,0% |
Fase hoek | ≤ ± 60min |
Diëlektrische sterkte | 2.5KV / 1mA / 1min |
Isolatieweerstand | DC500V / 100MΩmin |
Mechanische parameter
Geval | PA / UL94-V0 |
Spoel | PBT |
Kern | Silicium staal |
Interne structuur | epoxy |
Bouw | Stropdas |
Bedrijfstemperatuur | -25 ℃ ~ +75 ℃ |
luchtvochtigheid regelen | ≤85% |
Uitgangsverbinding | UL1015 20AWG draad (getwiste draad) 2.5m |
Type selectie
P / N | Nominale ingang (EEN) | Uitgang (mA / V) | Nauwkeurigheid | Afmetingen (mm / inch) | ||||
O | EEN | B | C | |||||
SCTK681A-005 | 5-20A (5,8A, 10,15,20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0,20) | 31.5 (1,24) | 19.5 (0,77) | 21,0 (0,83) | |
SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0,39) | 41.0 (1,61) | 24.0 (0,94) | 26.5 (1,04) | |
SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0,63) | 45.5 (0,22) | 29.0 (1.14) | 31.5 (1,24) | |
SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0,96) | 65.0 (2,56) | 45.0 (1,77) | 40.0 (1,57) | |
SCTK681A-035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1,41) | 81.5 (3.21) | 57.0 (2,24) | 51,0 (2.01) |
Opmerkingen: Productspecificaties kunnen worden aangepast
