| huidige waaier: | 5~3000A | output: | 0-5A / 0-10V (AC) |
|---|---|---|---|
| klasse: | 0,2、 0,5、 1,0 | Outputwijze: | Loodoutput |
| Diameter van het Vastklemmen van Draad: | 25mm100mm | Aanpasbare: | Ja |
| Hoog licht: | gespleten kernct,gespleten kerntype huidige transformator |
||

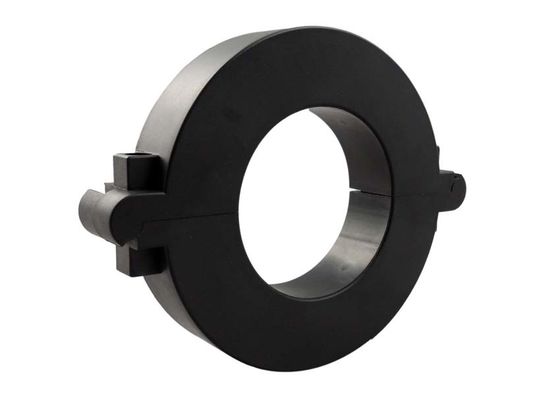

SCTK662 CT van de de Huidige Transformator Hoge Nauwkeurigheid van de reeksul Gediplomeerde Gespleten Kern, input 5-3000A
SCTK662 reeks spleet-kern huidige transformatoraanbiedingen 0V-10V en 0mA-500mA bij secundair van ontdekte primaire stroom. Zonder secundaire CT te gebruiken binnen van meter, verbinden de gebruikers SCTK662-direct reeks met meter voor hoge nauwkeurigheid het meten toepassing. Het laat dat één meter toe wordt goedgekeurd voor diverse huidige classificatie door slechts veranderende primaire CT zodat maakt het compacte meter ontwerpen en vermindert het ontwikkelen van kosten. Ook, is de kring van de overvoltagebescherming inbegrepen om veilige, snelle en rendabele installatie aan te bieden.
EIGENSCHAPPEN
Elektroparameter
| Frequentie | 50-400Hz |
| Geschatte Input | 5A-3000A |
| Het meten van waaier | 5%In130%In |
| Nominaal vermogen | 0-10V (AC) of 0-5A |
| Verhouding | ≤ ± 0,2% |
| Fasehoek | ≤ ±10min |
| Diëlektrische sterkte | 2.5KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | PC /UL94-V0 |
| Spoel | PBT |
| Kern | Siliciumstaal |
| Interne structuur | Epoxy |
| Bouw | Band |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | De Draad van UL1015 22AWG (twinsted draad) 2.5m |
Typeselectie
| P/N |
Geschatte Input (a) |
Output (mA/V) | Nauwkeurigheid | Afmetingen (mm) | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0,2, 0,5, 1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0,2, 0,5, 1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Nota's: De productspecificaties kunnen worden aangepast
