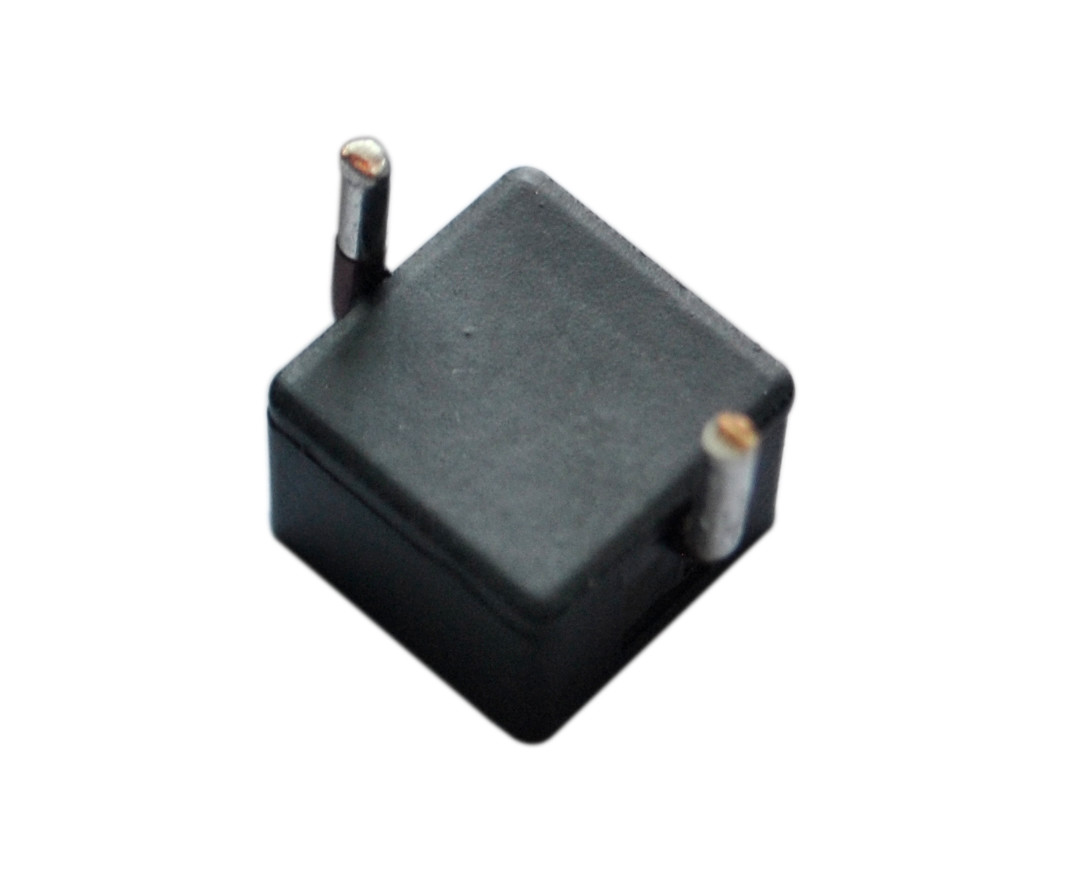

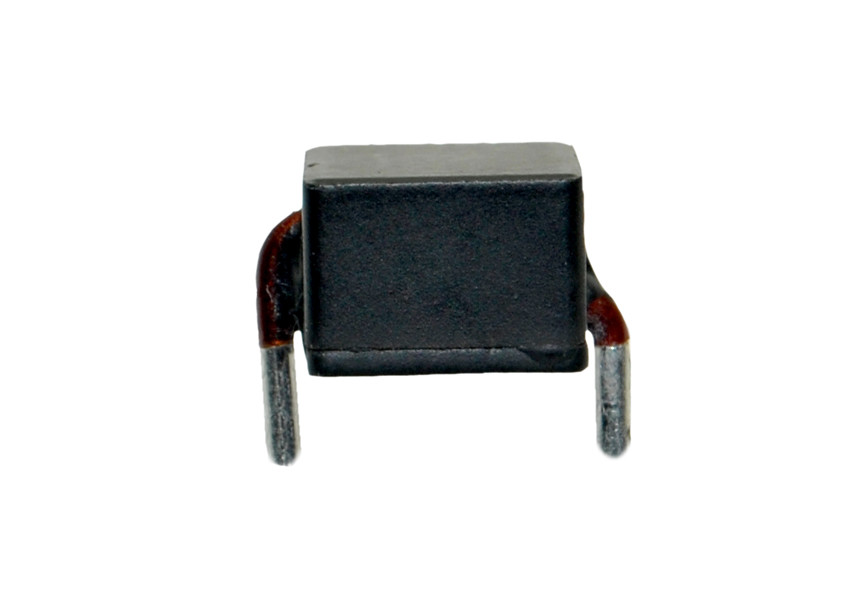

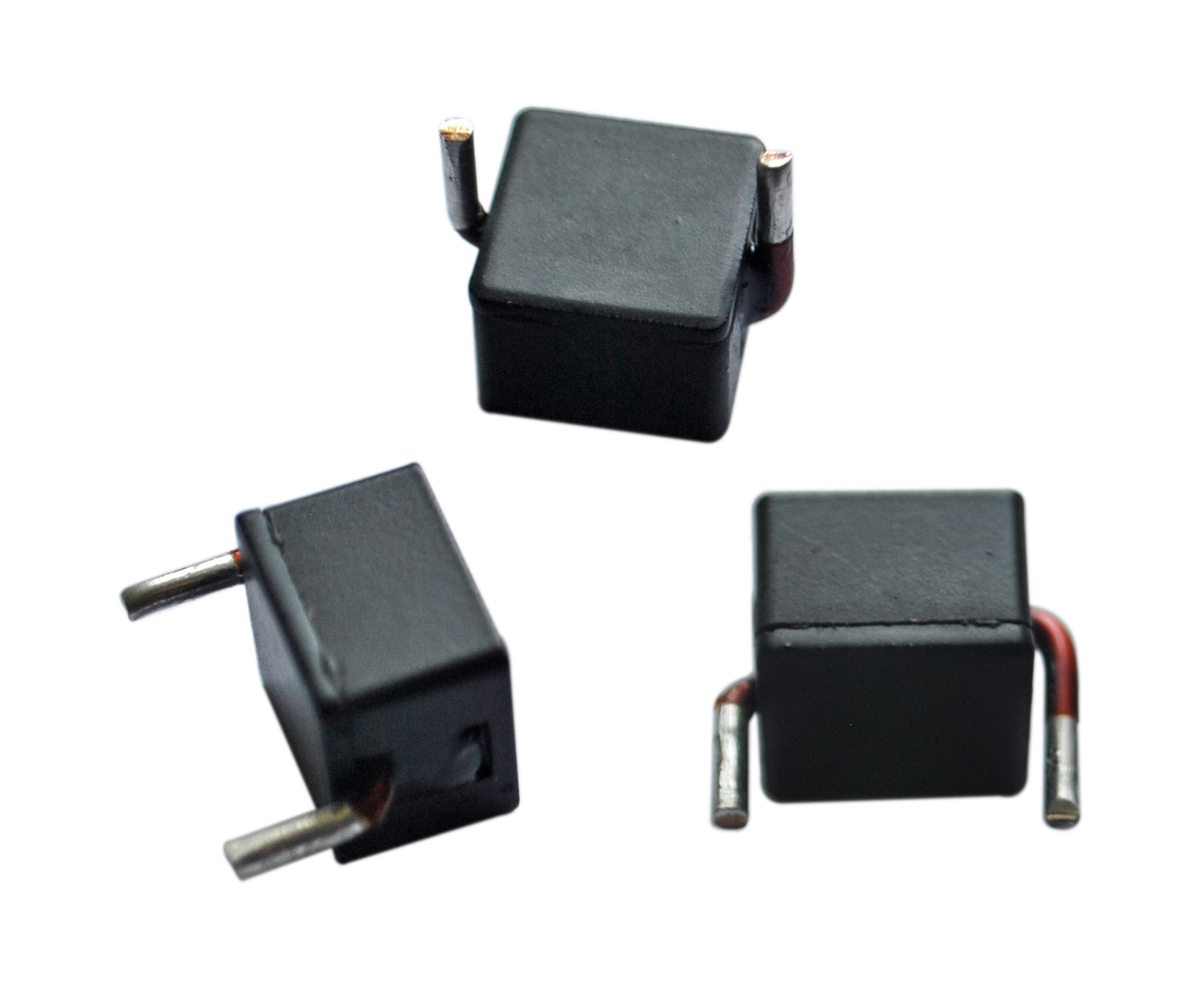

Mini van de Machtsinductors van Elektronikacomponent Beschermd Smd Laag het Gezoemlawaai ultra

EIGENSCHAPPEN:
Laagste DCR/μH
Hoogte: maximum 8mm
Voetafdruk: 15.5mm x 11mm Maximum
Huidige Classificatie: tot 50Apk
Inductantiewaaier: 0.14µH aan 2.25µH
Handvatten hoge voorbijgaande huidige aren zonder verzadiging
Ultra laag gezoemlawaai, wegens samengestelde bouw
Volgzaam aan RoHS-richtlijn 2002/95/EG

APPLCATIONS:

• PDA/notebook/desktop/server toepassingen
• Hoge huidige POL.-convertors
• Laag profiel, hoge huidige voedingen
• Apparaten op batterijen
• DC/DC convertors in verdeelde machtssystemen
• DC/DC convertor voor Serie van de Gebieds de Programmeerbare Poort (FPGA)

NOTA'S:.

• Testfrequentie: 100KHz/0.1Vdc
• Testend Instrument: L: HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc: CH16502, Agilent33420A-MICRO- OHMMETER.
• De hitte schatte Stroom (Irms) zal veroorzaken de stijging van de roltemperatuur ongeveer, △T=40℃ zonder kernverlies.
• De verzadigingsstroom (Isat) zal L0 veroorzaken om 10% ongeveer te laten vallen
• De omringende deeltemperatuur (+ temperaturenstijging) zou geen 125℃ onder exploitatievoorwaarden in het slechtste geval moeten overschrijden. Het kringsontwerp, de component, PCB-de spoorgrootte en de dikte, de luchtstroom en andere het koelen bepalingen allen beïnvloeden de deeltemperatuur. De deeltemperatuur zou in de eindtoepassing moeten worden geverifieerd.
• Werkende Temperatuur: -40℃ - +105℃.
• Opslagtemperatuur: -40℃ - +105℃.
