huidige waaier: | 0.5~630A | output: | 0-500mA/0.333V (AC) |
---|---|---|---|
klasse: | 0,2、 0,5、 1,0 | Binnenvenster: | 8.0 - 32.0mm |
Bouw: | band | Aanpasbare: | Ja |
Hoog licht: | gespleten kernct,gespleten kerntype huidige transformator |

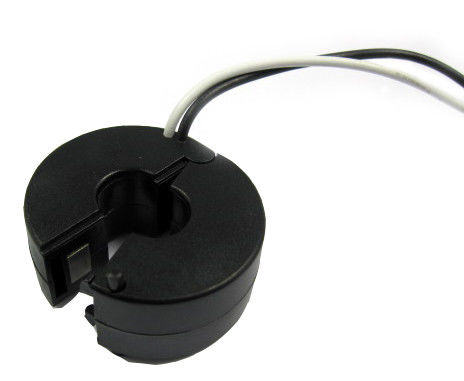

SCTK661 reeksac 0.333V Gespleten Kernct 0-500mA Huidige Transformatoren, breed binnen Klantgericht venster,
SCTK661 de reeksen passen (spleet-kern) huidige transformator retroactief aan speciaal is ontworpen om hun installatie in de nieuwe of reeds bestaande netto werken te vergemakkelijken. Zij kunnen worden geïnstalleerd zonder enige kabel of busbar kring te openen. Een interne precisieweerstand over het secundaire winden van CT verstrekt een lage veilige voltageoutput.
Eigenschappen:
Toepassingen:
Elektroparameter
Frequentie | 50-60Hz |
Geschatte Input | 0.5A-630A |
Het meten van waaier | 10%In130%In |
Nominaal vermogen | 0.333V (AC) of 0-500mA |
Verhouding | ≤± 0,1% |
Fasehoek | ≤ ±30min |
Diëlektrische sterkte | 2.5KV/1mA/1min |
Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
Geval | PC /UL94-V0 |
Spoel | PC |
Kern | Permalloy |
Interne structuur | Epoxy |
Bouw | Band |
Werkende Temperaturen | - 25℃~+75℃ |
Werkende Vochtigheid | ≤85% |
Outputverbinding | De Draad van UL1015 22AWG (twinsted draad) 2.5m |
Typeselectie
P/N |
Geschatte Input (a) |
Output (mA/V) | Nauwkeurigheid | Afmetingen (mm/inch) | |||||
A | B | C | D | E | |||||
SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36.0 (1,42) |
22.0 (0,87) |
20.0 (0,79) |
8.0 (0,31) |
2500 (100) |
|
SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45.0 (1,77) |
22.0 (0,87) |
20.0 (0,79) |
13.0 (0,51) |
2500 (100) |
|
SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60.0 (2,36) |
22.0 (0,87) |
20.0 (0,79) |
19.0 (0,75) |
2500 (100) |
|
SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60.0 (2,36) |
22.0 (0,87) |
20.0 (0,79) |
23.0 (0,91) |
2500 (100) |
|
SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76.0 (2,99) |
22.0 (0,87) |
20.0 (0,79) |
32.0 (1,26) |
2500 (100) |
Nota's: De productspecificaties kunnen worden aangepast
