Draaien: | 1000:1, 2000:1, 2500:1, 4000:1 | Input: | 0A-3000A |
---|---|---|---|
frequentie: | 50-400KHz | Output: | 0-10V (AC) of 0-5A |
klasse: | 0,1, 0,2, 0,5 | Klantgericht: | Ja |
Hoog licht: | gespleten kernct,gespleten kerntype huidige transformator |

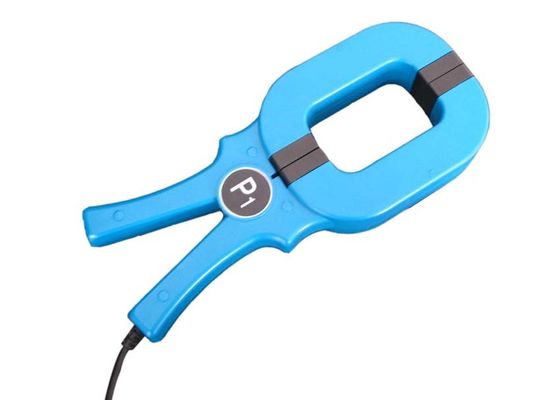

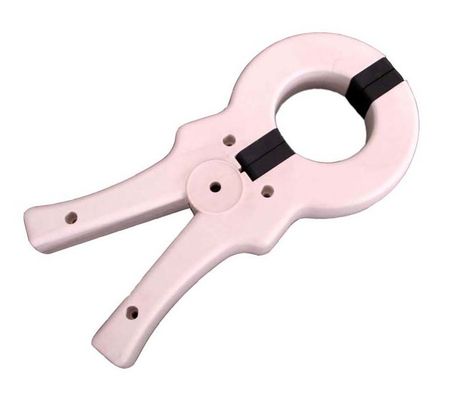

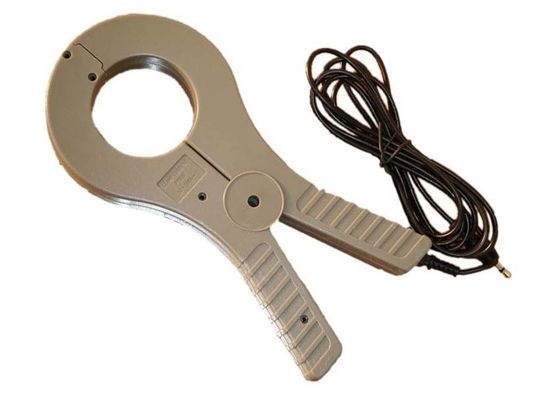

SCTK691/2 reeks klem-op Gespleten Kern Huidige Transformator met Huidige Waaier 100mA aan de Eenfasige Huidige Test van 3000A
Eigenschappen:
Elektrospecificatie:
Elektroparameter
Frequentie | 50-400KHz |
Geschatte Input | 5-3000A |
Het meten van waaier | 5%In130%In |
Nominaal vermogen | 0-10V (AC) of 0-5A |
Verhouding | ≤ ± 0,1% |
Fasehoek | ≤ ±10min |
Diëlektrische sterkte | 3.0KV/1mA/1min |
Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
Geval | ABS /UL94-V0 |
Spoel | PBT |
Kern | Siliciumstaal/Permalloy |
Interne structuur | Schroef |
Bouw | Schroef |
Werkende Temperaturen | - 25℃~+75℃ |
Werkende Vochtigheid | ≤85% |
Outputverbinding | 1015/22AWG draad (twinsted draad) 2.5m |
Typeselectie
P/N |
Geschatte Input (a) |
Nauwkeurigheid |
Afmetingen (mm) (Identiteitskaart-l-w-h) |
SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Nota's: De productspecificaties kunnen worden aangepast
