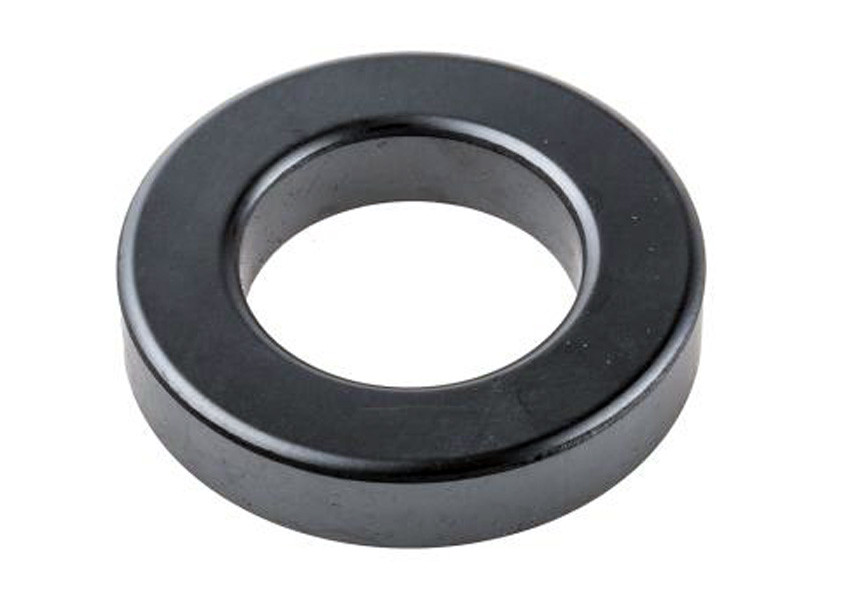

Diverse het type van Grootteg Ferrietkern, Ferriettoroid Kern Klein Volume
Toroidal type/E-type/Cilindertype/Trommeltype enz. kernen van de Ijzermacht
| Artikelnummer. | AL nH/N2 | A (mm) | B (mm) | C (mm) |
| T50-26 Geel/Wit | 33 | 12.7±0.5 | 7.7±0.5 | 4.83±0.50 |
| T68-26Yellow/White | 43.5 | 17.5±0.5 | 9.4±0.5 | 4.83±0.50 |
| T80-26Yellow/White | 46 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-26Yellow/White | 70 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 |
| T94-26Yellow/White | 60 | 23.9±0.5 | 14.2±0.5 | 7.92±0.64 |
| T106-26Yellow/White | 93 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-26Yellow/White | 81 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 |
| T150-26Yellow/White | 96 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
| T60-52Blue/Green | 47 | 15.2±0.5 | 8.53±0.5 | 5.94±0.50 |
| T68-52Blue/Green | 40 | 17.5±0.5 | 9.40±0.5 | 4.83±0.50 |
| T80-52Blue/Green | 42 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 |
| T90-52Blue/Green | 64 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 |
| T106-52Blue/Green | 95 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 |
| T130-52Blue/Green | 79 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 |
| T150-52Blue/Green | 89 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 |
Eigenschappen:
Nota: aangezien er vele specificaties en verscheidenheden van van het t-type de kernen ijzerpoeder zijn, te brengen gelieve specifieke vereisten op vormgrootte en inductantie wanneer naar voren het opdracht geven tot.
