10kHz gemeenschappelijke het Ferriet Holle Vierkante Kern van de Wijzevernauwing met Enige Fase

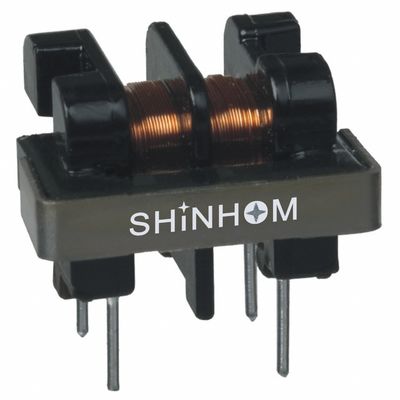

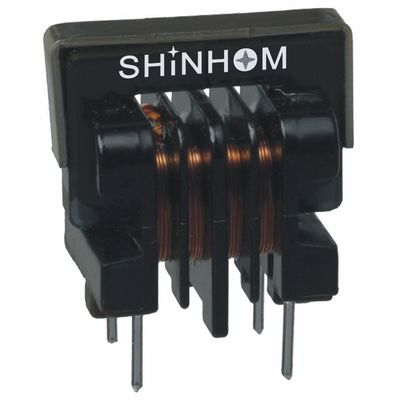

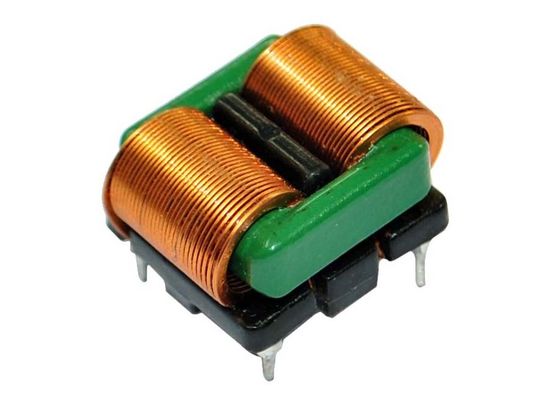

10kHz Common Mode Choke Ferrite Hollow Square Core With Single Phase
10kHz Common Mode Choke Ferrite Hollow Square Core With Single Phase 10kHz Common Mode Choke Ferrite Hollow Square Core With Single Phase 10kHz Common Mode Choke Ferrite Hollow Square Core With Single Phase 10kHz Common Mode Choke Ferrite Hollow Square Core With Single Phase

Grote Afbeelding :  10kHz gemeenschappelijke het Ferriet Holle Vierkante Kern van de Wijzevernauwing met Enige Fase Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SQ
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: onderhandelingen
Prijs: Negotiation
Verpakking Details: karton
Levertijd: 4~8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/Month
Gedetailleerde productomschrijving
draad: Breedte 1.02.0mm, Dikte 0.10.5mm Draaienverhouding: 1:1
Kern: Ferriet Hol vierkant Testfrequentie: 10KHz
Fase: Enkele Fase Bedrijfstemperatuur: -40ºC aan +150ºC
Hoog licht:

gemeenschappelijke wijze toroidal vernauwingen

,

gemeenschappelijke de lijnvernauwing van de wijzemacht

Rol van de wijzevernauwingen van de hoge Frequentie kunnen de Vlakke draad hoge huidige gemeenschappelijke en de inductantie worden aangepast, EMI Filter





Specificatie Inductantie
Min
1KHZ 0.25V
Afmetingen (MAXIMUM mm) Huidig (A) Macht (W)
W D H L E Horizontaal verticaal MAXIMUM MAXIMUM
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3.5 0,8 12.8 10 8 7 1.5 60
SQ1515 >20mH 16 22 22 3.5 0,8 12.8 10 8 7 1.2 60
SQ1515 >25mH 16 22 22 3.5 0,8 12.8 10 8 7 1.2 60
SQ1515 >15mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.5 60
SQ1515 >20mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 60
SQ1515 >25mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 60
SQ1615 >15mH 16 22 23 3.5 0,8 12.8 10 8 7 1.5 65
SQ1615 >20mH 16 22 23 3.5 0,8 12.8 10 8 7 1.2 65
SQ1615 >25mH 16 22 23 3.5 0,8 12.8 10 8 7 1.2 65
SQ1615 >15mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.5 65
SQ1615 >20mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 65
SQ1615 >25mH 18 22 14 3.5 0,8 16.8 12.8 - - 1.2 65
SQ1918 >12mH 15 25 26 4 0,8 12.8 10 10 10 2.0 180
SQ1918 >20mH 15 25 26 4 0,8 12.8 10 10 10 1.5 180
SQ1918 >30mH 15 25 26 4 0,8 12.8 10 10 10 1.2 180
SQ1918 >12mH 22 24 13 4 0,8 16.8 15 - - 2.0 180
SQ1918 >20mH 22 24 13 4 0,8 16.8 15 - - 1.5 180
SQ1918 >30mH 22 24 13 4 0,8 16.8 15 - - 1.2 180
SQ2418 >12mH 15 24 32 4 0,8 12.5 10 - - 2.5 250
SQ2418 >20mH 15 24 32 4 0,8 12.5 10 - - 1.8 250
SQ2418 >30mH 15 24 32 4 0,8 12.5 10 - - 1.5 250
SQ2418 >12mH 22 26 15 4 0,8 16.8 15 - - 2.5 250
SQ2418 >20mH 22 26 15 4 0,8 16.8 15 - - 1.8 250
SQ2418 >30mH 22 26 15 4 0,8 16.8 15 - - 1.5 250
SQ2724 >7mH 18 30 38 4 0,8 4 SPELDEN - - 3.5 280
SQ2724 >15mH 18 30 38 4 0,8 4 SPELDEN - - 2.5 280
SQ2724 >20mH 18 30 38 4 0,8 4 SPELDEN - - 1.8 280
SQ2724 >7mH 25 31 18 4 0,8 16.8 16.8 - - 3.5 280
SQ2724 >15mH 25 31 18 4 0,8 16.8 16.8 - - 2.5 280
SQ2724 >20mH 25 31 18 4 0,8 16.8 16.8 - - 1.8 280
SQ2820 >7mH 16 30 38 4 0,8 4 SPELDEN - - 2.0 300
SQ2820 >20mH 16 30 38 4 0,8 4 SPELDEN - - 2.5 300
SQ2820 >30mH 16 30 38 4 0,8 4 SPELDEN - - 5.0 300
SQ2820 >7mH 28 35 18 4 0,8 16.8 16.8 - - 2.0 300
SQ2820 >20mH 28 35 18 4 0,8 16.8 16.8 - - 2.5 300
SQ2820 >30mH 28 35 18 4 0,8 16.8 16.8 - - 5.0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8.0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5.0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3.5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 >25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1.0 39 21 - - 7 600



10kHz gemeenschappelijke het Ferriet Holle Vierkante Kern van de Wijzevernauwing met Enige Fase 0

EIGENSCHAPPEN:

  • Nominale spanning (v): 85 aan 265V AC, 50/60Hz
  • Draaienverhouding: n1: n2=1: 1
  • Isolatieweerstand: 100mΩ min bij 500DC
  • Temperatuurstijging: 50°C maximum
  • Vervanging voor: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidal gemeenschappelijke wijzeinductors
  • Het hoog huidige, kleine profiel, hoog rendement met het effect van de Hoge frequentiehuid van vlakke draad, eenheids huidige dichtheid kan 1.5-2 keer van ronde koperdraad bereiken, en het volume zal 0.5-1.0 keer kleiner op dezelfde voorwaarde zijn
  • De lagere temperatuurcoëfficiënt, slechts rond zodra de laag die, perfecte efficiency van heatsink, de temperatuur winden opheft is veel lager dan de toroidal inductor
  • De Interturncapacitieve weerstand is kleiner dan toroidal kern, hoge isolatiesterkte en hoge betrouwbaarheid
  • Het gesloten magnetische kernontwerp
  • Gebruik de vlakke draad, die de ruimtefactor verbeteren
  • De enige fase die, daardoor vermindert dramatisch verdwaalde capacitieve weerstand winden
  • EMI de afschaffing is uitstekend
  • Volledig het automatische winden, keurige lijnregeling, geen het overlappen, hoge productieefficiency, lage arbeid



TOEPASSING:

  • Personal computer
  • Omschakelingsvoeding, Adapter en UPS
  • Computerproducten
  • DVD
  • LEIDENE voeding
  • LCD de Raad van de de Vertoningenmacht van TV & van de Monitor
  • De Elektrische Producten van de consument & Batterijlader, Printers



Nota's: Aangepast wordt beschikbaar

10kHz gemeenschappelijke het Ferriet Holle Vierkante Kern van de Wijzevernauwing met Enige Fase 1
