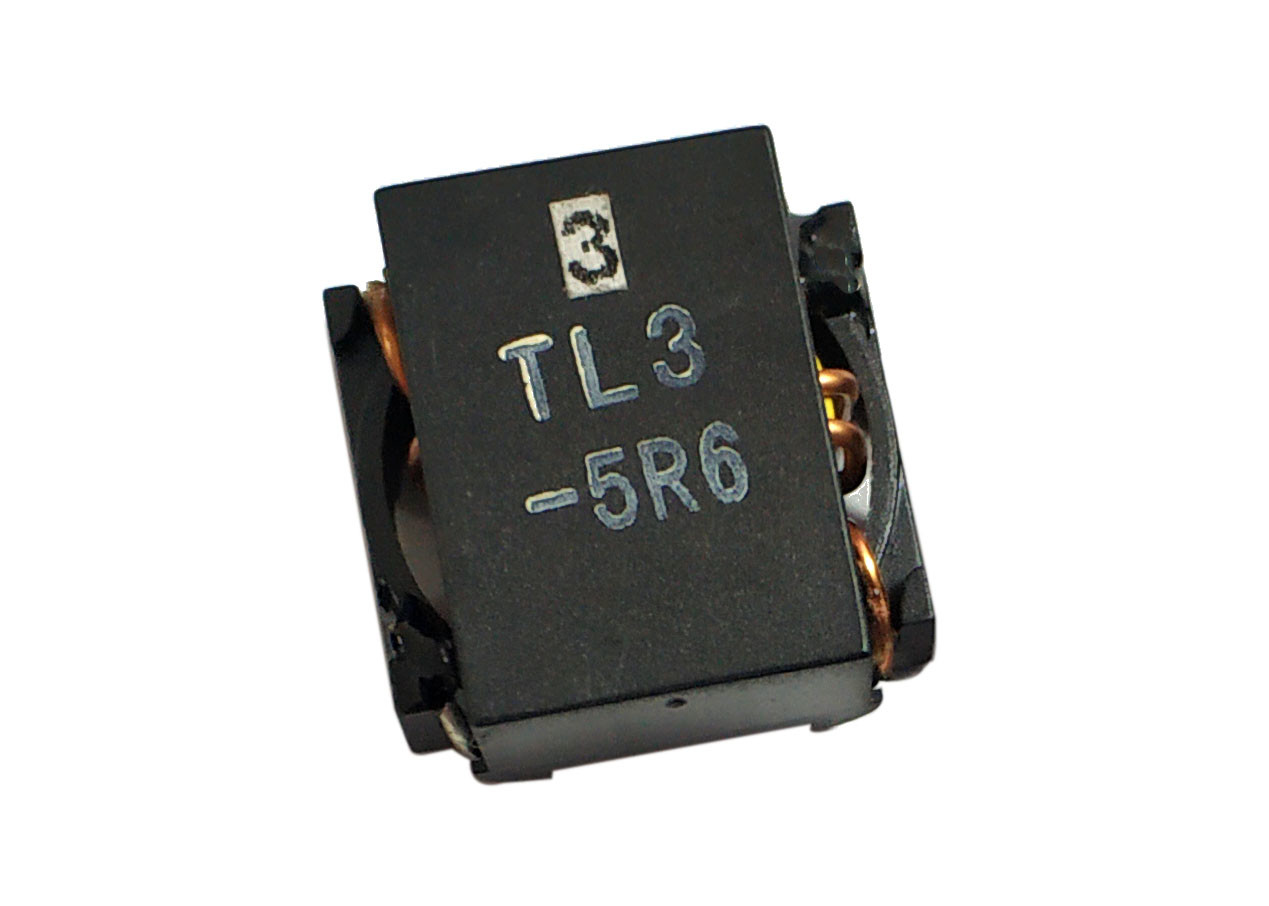

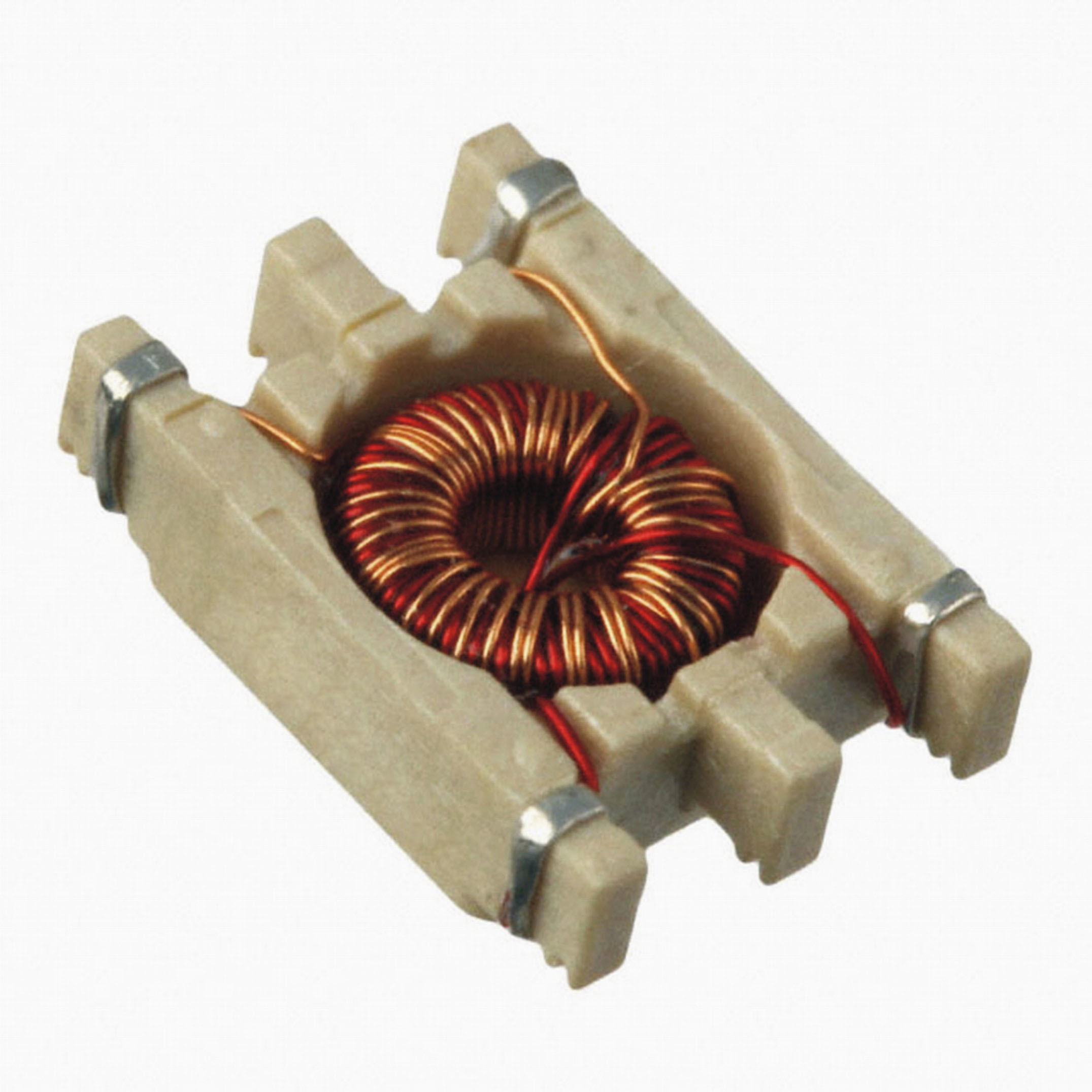

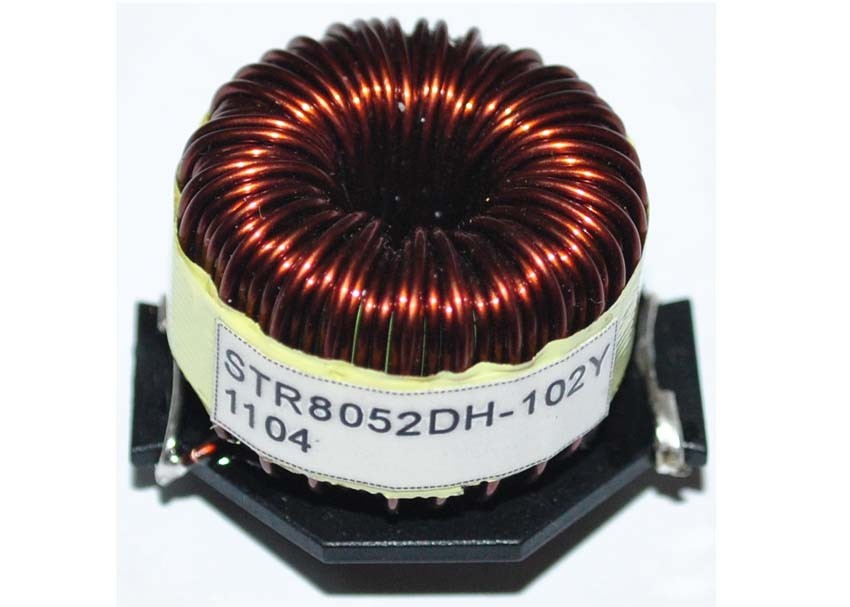

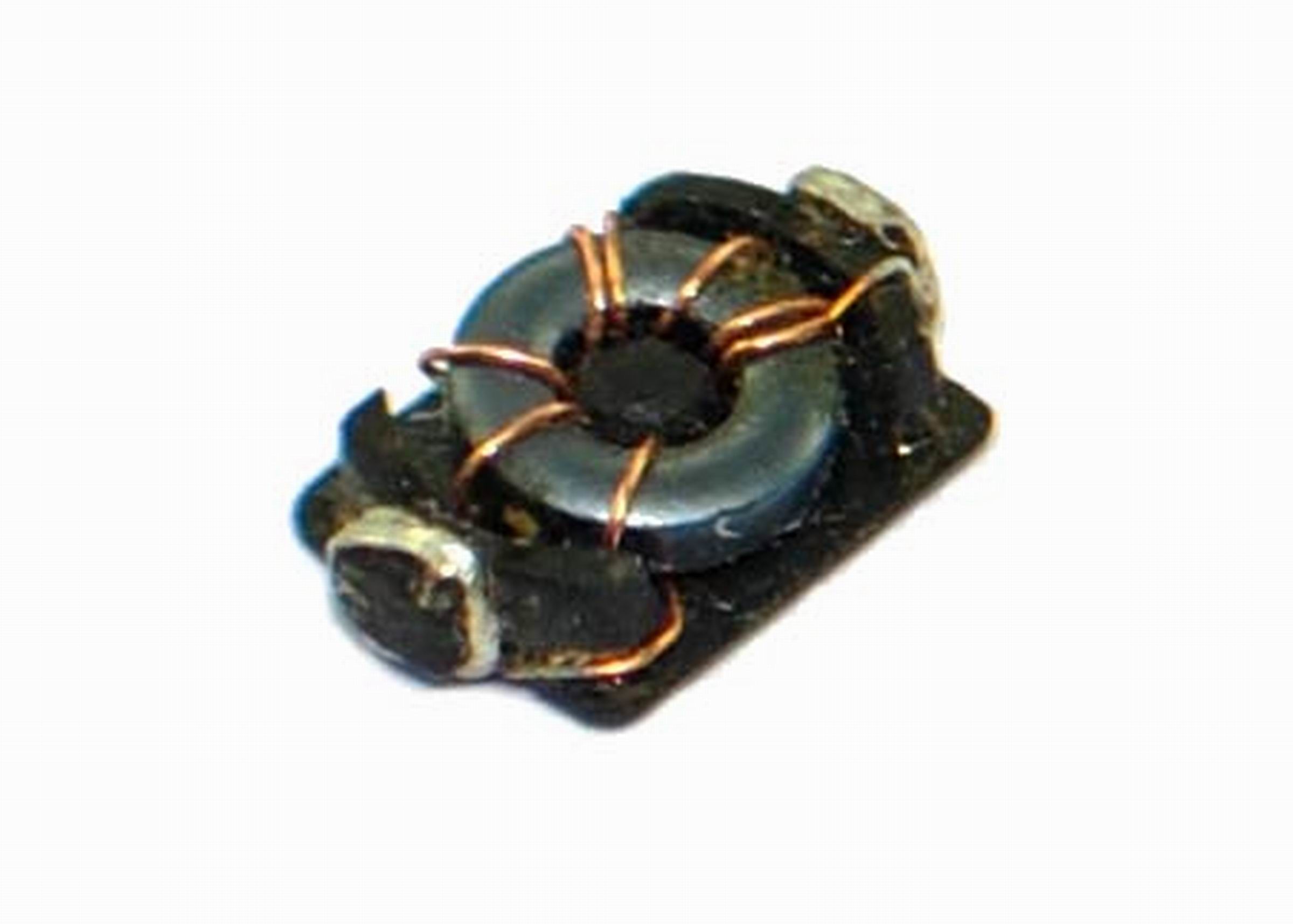

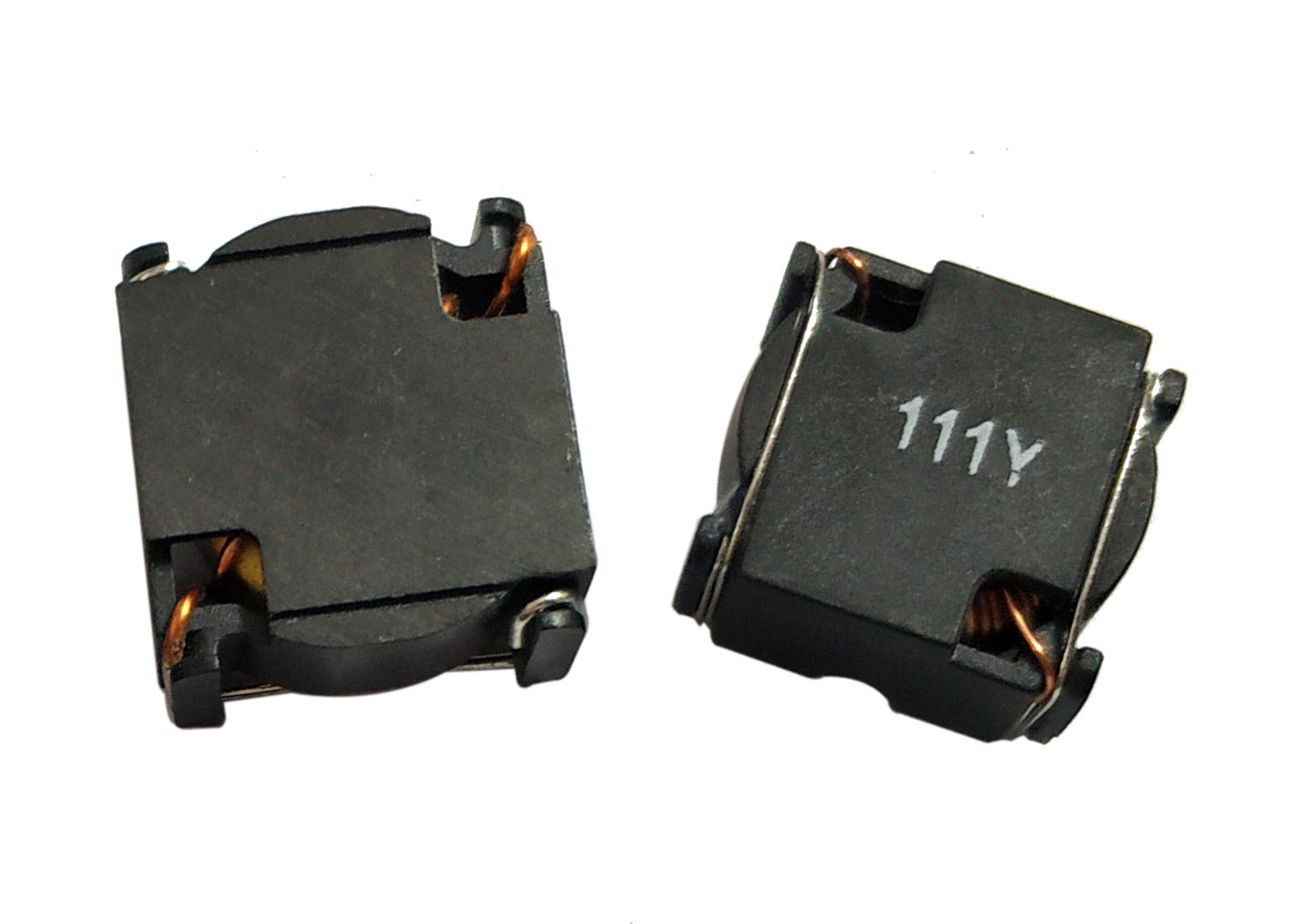

100KHz Toroidal Oppervlakte zet de Installatie van Inductorsmt op

SMD-de Vernauwingsrollen, Toroidal Inductors, Oppervlakte zetten Inductor op

Inleiding:

• In het algemeen, zijn een toroidal inductor/een transformator compacter dan andere gevormde kernen omdat zij van minder materialen worden gemaakt en een centreerwasmachine, noten omvatten, en bouten resulterend in tot een lichter het gewichtsontwerp van 50%. Dit is vooral het geval voor machtsapparaten.
• Omdat toroid een closed-loop kern is zal het een hoger magnetisch veld en zo een hogere inductantie en q-factor dan een inductor van dezelfde waarde met een rechte kern (solenoïderollen) hebben. Dit is omdat het grootste deel van het magnetische veld binnen de kern bevat is. Door vergelijking, met een inductor met een rechte kern, heeft het magnetische veld dat uit één eind van de kern te voorschijn komt een lange weg door lucht om het andere eind in te gaan.
• Bovendien omdat de winding in een gesloten magnetisch veld vrij kort en gekronkeld is, zal een toroidal transformator een lagere secundaire impedantie hebben die efficiency, elektroprestaties zal verhogen en gevolgen zoals vervorming en het omzomen zal verminderen.
• wegens de symmetrie van toroid, ontsnapt weinig magnetische stroom van de kern (lekkagestroom). Aldus stralen een toroidal inductor/een transformator, minder elektromagnetische interferentie (EMI) aan aangrenzende kringen uit en zijn een ideale keus voor hoogst geconcentreerde milieu's. Wij hebben goedgekeurd toroidal rollen de laatste jaren om meer en meer strikte internationale normen na te leven die de hoeveelheid elektromagnetisch veldelektronika van de consument beperken kunnen produceren.

Eigenschappen:

• Lage impedantie van werkende frequentieband en hoge impedantie van interferentiefrequentie.
• Hoge doordringbaarheid, met beperkte verliezen, inductantie die zich van verscheidene microhertz aan honderden millihertz, maximum werkende stroom tot tientallen ampères uitstrekt.
• Stabiele inductantiewaarde en goede thermische stabiliteit.
• Ce, UL, de volgzame Loodvrije producten van RoHS met hoge verzadigings huidige, lage magnetische lekkage en milieuvriendelijk.
• goede vermindering van frequentie
• Hoogst betrouwbare lichtgewicht
• Compact en verstrekt een grote inductantie
• Preventie van lawaai van andere componenten wordt uitgezonden die.
• De douaneontwerpen worden verstrekt voor verschillend vereiste volgens Elektrokenmerken: De inductantiewaaier, Inductantietolerantie, bracht Huidige, Werkende temperatuur… enz. met elkaar in verband

Toepassing:

• Lawaaifilter/het ontstoringsapparaat van de Stralingsinterferentie
• Hoofdtoepassingen van Ring Inductor Products
• De filter van de lawaaiafschaffing van omschakelingsvoeding;
• Elektrostatische lawaaifilters voor macht en signaallijnen;
• De ontstoringsapparaten van de stralingsinterferentie zoals convertors en ultrasone apparaten.
• Omschakelingsvoedingen
• Het materiaal van het televisiebeeld (zoals televisie en videorecorder), administratie automatisering materiaal, audiomateriaal, communicatieapparatuur, meetinstrumenten, motoren en hun materiaal.
• Verlichtingsenquipment
• Industriële controles
• Elektronische instrumenten
• Anderen…

Nota's:

• Testfrequentie: 100KHz, 0.1V
• Testend Instrument: L: HP4284A, WK3260B, WK3261A
• Al testgegeven wordt van verwijzingen voorzien aan omringende 25℃
• Idc: Gelijkstroom huidig (a) die benaderend T△ van 40℃ zal veroorzaken
• Isat: Gelijkstroom huidig (a) die Lo zal veroorzaken om 25% ongeveer te laten vallen
• Werkende temperatuurwaaier -40℃ aan +125℃ (met inbegrip van Maximum temperatuurstijging 40℃)
• De waaier van de opslagtemperatuur -40℃ aan +85℃
• De verpakkingsmaterialen van UL 94V-0
• J-std-020D terugvloeiing
• De douaneinductantie taxeert beschikbaar

Nota: 1. K=±10%, M=±20%, N=±30%

Nota: De productspecificaties kunnen worden aangepast.
