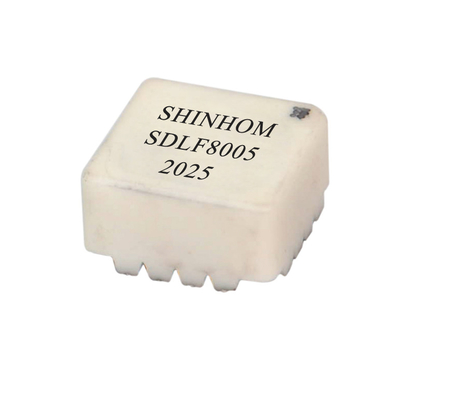

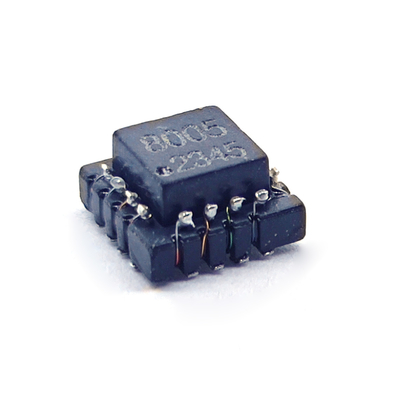

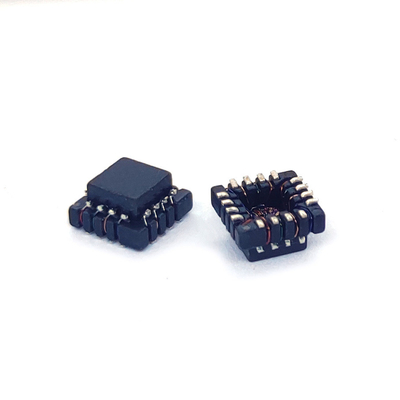

Hoogfrequente gemeenschappelijke modusverstikker voor SMT-EMI-filters voor gegevenslijnen

EMI-filters voor SMT-gegevenslijnen.

Datalijn common mode chokes bieden algemene EMI filtering van lagere snelheid data snelheden tot ultra-hoge snelheden zoals USB3.x, HDMI2.0, en IEEE 1394. Elimineren CM-geluid in CAN, CAN FD en FlexRay automotive bus systemen.

Kenmerken

• Buitengewone geluidsdemping in de gemeenschappelijke modus van 15 MHz tot 300 MHz; geeft signaallijngegevens onder 300 MHz door met minimale demping
• gelijkstroomcapaciteit van 500 of 100 mA.
• Uitstekende elektrische isolatie: 300 vrm voor 1 minuut
• Kernmateriaal Ferriet
• Omgevingstemperatuur ¥40°C tot +85°C
• Bergingstemperatuur Component: ∼40°C tot +85°C.
• Verpakking met band en rollen: 40 °C tot + 80 °C
• Weerstand tegen soldeerwarmte Max drie 40 seconden terugstromen bij +260°C, onderdelen tussen de cycli gekoeld tot kamertemperatuur
• Vochtgevoeligheidsniveau (MSL) 1 (onbeperkte levensduur van de vloer bij < 30 °C / 85% relatieve vochtigheid)
• Verpakking 1000/13" roll Plastic tape: 16 mm breed, 0,46 mm dik, 12 mm pocket spacing, 4,5 mm pocket diepte
