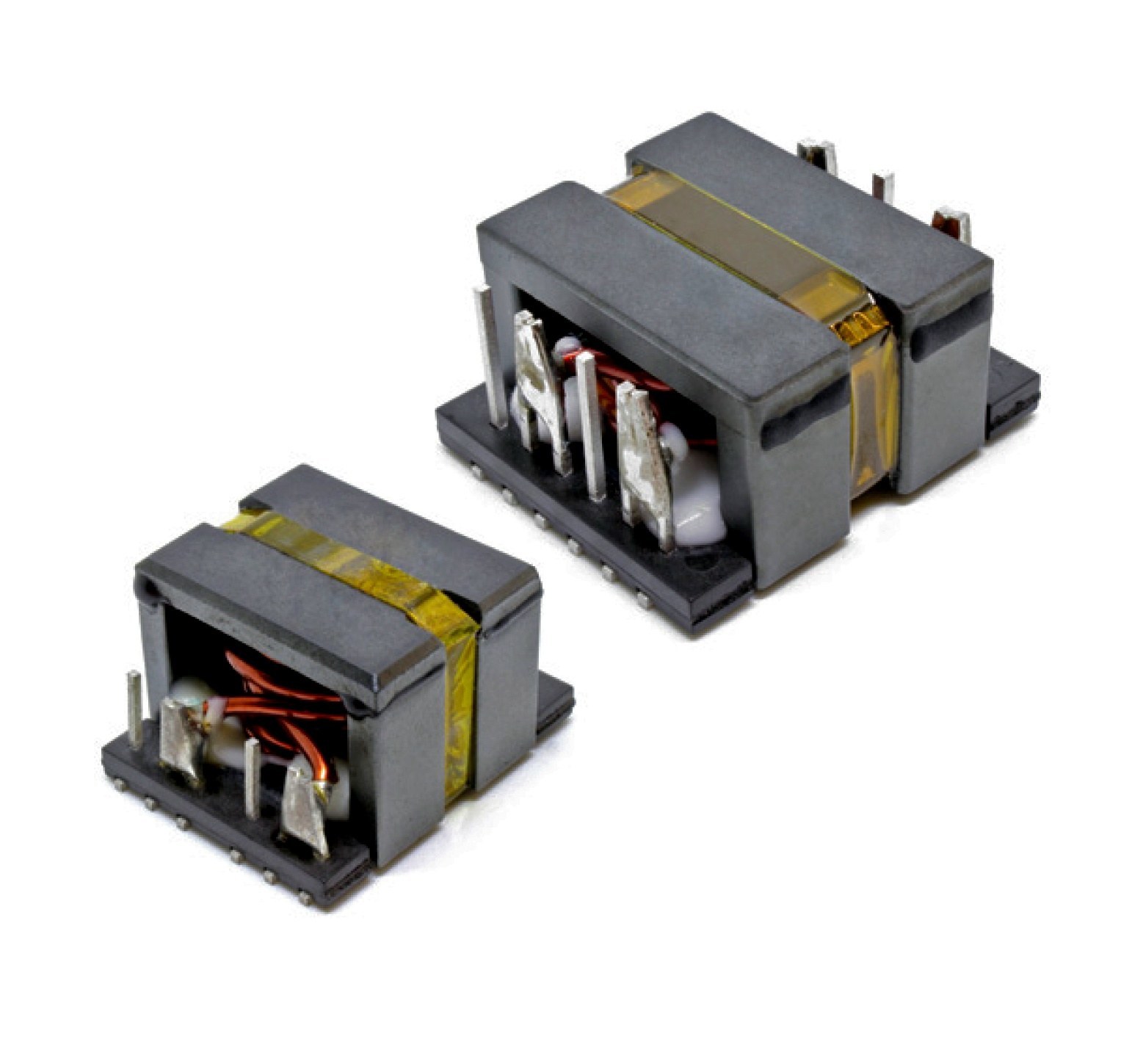

Productdetails: Planar SMT Common Mode Chokes TPER19/25 Serie

De TPER-serie is ontworpen voor ruisgevoelige energiesystemen en biedt toonaangevende EMI-onderdrukking met39A nominale stroomenIsolatie van 1500 V. Met ER19/ER25 vlakke kernen bereikt het een ultralage DCR (tot 1,4mΩ) en een nauwkeurige SRF-besturing (0,95~2,0MHz).de conformiteit met RoHS/EIA481 zorgt voor automatische montage. Geoptimaliseerd voor synergie met EMC-filters in elektrische voertuigladers en industriële omvormers.

Kenmerken

Kernplatforms

• ER19: 24,9 × 21,6 × 16,9 mm Max.

• ER25: maximaal 30,5 × 27 × 18 mm

Elektrisch @25°C (per document)

Prestaties

• Werktemperatuur: ∼40°C tot +150°C (TPER25)

• Stroom: op basis van een temperatuurstijging van 50 °C (vrije luchtkoeling)

• Tape/Reel: EIA481-conform

*Nummerstroom = RMS-stroom die een temperatuurstijging van 50°C veroorzaakt

Toepassingen

Elektrische voertuigen

• DC-DC-omvormers (39A-stroomondersteuning voor batterijsystemen)

• Inbouwladers (1,42 MHz SRF richt zich op CISPR 25 EMI-banden)

Industriële macht

• Zonne-omvormers (1500 V isolatie voor 1,2 kV bussystemen)

• Motor aandrijvingen (1,4mΩ DCR beperkt vermogen verlies tot een minimum)

Gegevens/Telecom

• Server PSU's (2.0MHz SRF onderdrukt schakelmodusgeluid)

• 5G-vermogenmodules (planar profiel past bij PCB's met een hoge dichtheid)

Consumentenelektronica

• USB-PD 3.1-adapters (piekimpedantie van 1,42 MHz voor 140 W-ontwerpen)

• LED-drivers (RoHS-conform voor wereldmarkten)

Veelgestelde vragen

V: Hoe overtreft planar choke toroïdale kernen?
A: 30% lager profiel (18 mm vs. 25 mm), 50% snellere montage (SMT vs. door-gat) en striktere SRF-controle (± 5% vs. ± 20%).

V: Kan het vermogenseinducteurs vervangen in DC-DC-circuits?
A: Nee. Ontworpen voor EMI-onderdrukking (niet voor energieopslag).

V: Is thermische ontlading vereist bij hoge omgevingstemperaturen?
A: Ja, maximale stroom = nominale stroom × [(150

V: Aanpassingsimpedancekorven ondersteund?
A: Ja, contact voor SRF-tuning (bijv. 1,0MHz±3% voor medische hulpmiddelen).
