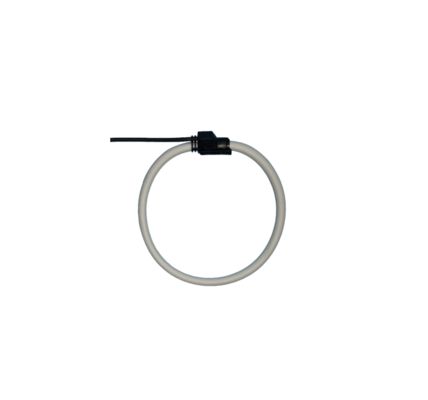

Hoogprecisie Rogowski spoel met 1A tot 500kA bereik en ±0,2% lineariteit voor nauwkeurige wisselstroommeting

Lineariteit
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 1A tot 500ka
Nauwkeurigheid: <0,5% (gekalibreerd)
Lineariteit: ± 0,2% van lezen
Bandbreedte: 1Hz tot 100 kHz (-3DB)
Bedrijfstemperatuur: -40 ° C tot +80 ° C
Markeren:

1A tot 500kA Range Rogowski spoel

,

< 0

,

5% nauwkeurigheid Rogowski spoel
Basis informatie
Plaats van herkomst: CHINA
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: SRC Datasheet Flex Rogowski Coil
Document: SRC datasheet Flex Rogowski...l_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/c, t/t
Productomschrijving
Zeer gevoelige flexibele Rogowski-spoel voor geavanceerde AC-stroommeting
Ontdek onze uiterst gevoelige flexibele Rogowski-spoel (SRC-serie), een geavanceerde flexibele stroomtransducer voor nauwkeurige AC-stroommeting van 1A tot 500kA. Beschikt over hoge lineariteit, grote bandbreedte en veilige werking. Ideaal voor vermogensmonitoring, analyse van harmonischen en DC-rimpelmeting.
Belangrijkste kenmerken en voordelen
  • Hoge precisie en groot dynamisch bereik:Bereik nauwkeurige AC-stroommetingen van 1A tot 100kA (tot 500kA max) met uitstekende lineariteit van ±0,2%. De gekalibreerde versie biedt een opmerkelijke nauwkeurigheid van <0,5%.
  • Ultraflexibel en niet-opdringerig:Onze flexibele stroomtransducer kan gemakkelijk om grote, onhandige of vaste geleiders (rails, kabels) in kleine ruimtes worden gewikkeld. Het dunne spoelgedeelte van 12 mm en het lichtgewicht ontwerp maken installatie eenvoudig met kabelbinders.
  • Inherent veilig en robuust:In tegenstelling tot traditionele CT's bestaat er geen gevaar van een secundair circuit met open circuit. Het raakt niet verzadigd, zelfs niet bij enorme overstromen of kortsluitingen. Gespecificeerd voor CAT III 1000V / CAT IV 600V en ontworpen voor veeleisende omgevingen.
  • Breedbandprestaties:Met een grote bandbreedte van 1 Hz tot 100 kHz (-3 dB) is hij perfect voor het analyseren van harmonischen, transiënten en DC-rimpelmetingen in toepassingen zoals batterijlaadsystemen.
  • Geïntegreerde afscherming:Een interne afscherming zorgt voor stabiele metingen door interferentie van externe magnetische velden te onderdrukken, waardoor de nauwkeurigheid wordt verbeterd, zelfs bij lage primaire stromen.
  • Plug-and-Play-compatibiliteit:Deze Rogowski-spoel kan rechtstreeks worden aangesloten op onze DIN-RAIL- en paneelmeters zonder externe Rogowski-spoelintegrator, waardoor uw systeemopstelling wordt vereenvoudigd.
Technische specificaties (SRC-serie)
Parameter SRC-50 SRC-100 SRC-150
Spoellengte 180 mm 380 mm 555 mm
Venstergrootte (diameter B) 50 mm 100 mm 150 mm
Spoel weerstand 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
Uitgangsverhouding (@50Hz) Gekalibreerd: 333 mV/kA
Niet gekalibreerd: 360 mV/kA		 Gekalibreerd: 333 mV/kA
Niet gekalibreerd: 360 mV/kA		 Gekalibreerd: 333 mV/kA
Niet gekalibreerd: 360 mV/kA
Nauwkeurigheid (@25°C) Gekalibreerd: < 0,5%
Niet-gekalibreerd: < 5%		 Gekalibreerd: < 0,5%
Niet-gekalibreerd: < 5%		 Gekalibreerd: < 0,5%
Niet-gekalibreerd: < 5%
Max. Meetbare stroom 500 kA 500 kA 500 kA
Bandbreedte 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
Fasefout ≤ 0,5° ≤ 0,5° ≤ 0,5°
Kabellengte 2 meter (standaard, aanpasbaar tot 20 meter) 2 meter (standaard, aanpasbaar tot 20 meter) 2 meter (standaard, aanpasbaar tot 20 meter)
Bedrijfstemperatuur -40°C tot +80°C -40°C tot +80°C -40°C tot +80°C
Algemene specificaties
  • Lineariteit: ±0,2% van meetwaarde
  • Positiefout: ±1% maximaal
  • Nuldrift (uitvoer op OA): ≤ 0,05 mV
  • Veiligheidsnormen: CE-gemarkeerd, voldoet aan EN 61010-1:2010 (LVD) en EN 61326-1:2013 (EMC)
  • Isolatiespanning: spoel: 2000 V; Signaalkabel: 1000V
  • Materiaal: vlamvertragend thermoplastisch rubber (UL 94 V-0)
Typische toepassingen
  • Power Quality Analyzers en AC-stroommeetapparatuur
  • Energiebeheer- en energiemonitoringsystemen
  • Analyse van harmonischen en transiënten
  • DC-rimpelmeting in batterij- en UPS-systemen
  • Laboratoriuminstrumenten en draagbare meters
  • Stroombewaking van motoraandrijving en variabele frequentieaandrijving (VFD).
Waarom voor ons kiezen?
Als professionele exporteur van elektronische componenten garanderen wij de productkwaliteit, bieden we technische ondersteuning en zorgen we voor een betrouwbare wereldwijde verzending. Neem vandaag nog contact met ons op voor een concurrerende offerte en datasheet.
