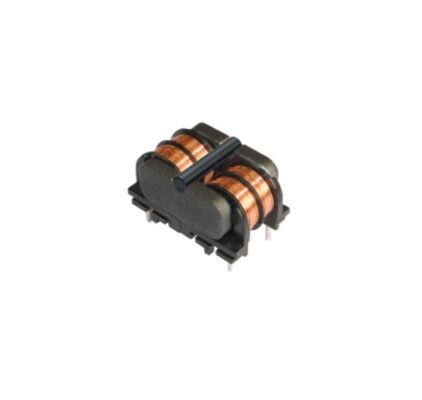

Hoge inductie common-mode smoorspoel met lage DCR en UL-isolatiestandaarden voor EMI-filtering

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

EMI Filtering Common Mode Inductor

,

UL Isolatie Common Mode Inductor

,

Inducteur voor lage DCR-common mode
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: LFUR17A
Document: LFUR17A_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/C, T/T
Productomschrijving
Zeer betrouwbare common- en differentiële modus-inductoren met hoge inductie voor ruisfiltering op de elektriciteitsleiding
Productdetails
DeLFUR17A-serieis een hoogwaardige lijn vanCommon Mode-inductorenEnDifferentiële modusonderdrukkingsinductoren, ontworpen om uitzonderlijke geluidsdemping te leveren voor moderne vermogenselektronica. Als onderdeel van geavanceerdEMI-filters,RFI-filters, EnRuisfilters voor stroomleidingen met hoge inductieDeze serie biedt geoptimaliseerde inductie, lage DCR en betrouwbare prestaties in compacte PCB-gemonteerde ontwerpen.
Ontworpen om te ontmoetenUL-isolatienormenen de Amerikaanse verlichtingsveiligheidseisen is de LFUR17A-serie ideaal voor hoogefficiënte SMPS, LED-drivers, CCFL-achtergrondverlichting, offline schakelende voedingssystemen en elektrisch gereedschap. Deze inductoren bieden een uitstekende differentiële inductie met een lage weerstand, waardoor een stabiele werking in luidruchtige omgevingen en fluctuerende grondomstandigheden mogelijk is.
Met inductiewaarden variërend van3,3 mH tot 100 mH, DCR zo laag als0,21 Ohm, en huidige beoordelingen tot2,5 Azorgt de LFUR17A-serie voor een robuuste EMI/RFI-onderdrukking met behoud van compacte afmetingen die geschikt zijn voor dichte PCB-lay-outs.
Belangrijkste kenmerken
  • Ontworpen om te voldoen aan de UL-isolatievereisten
    Garandeert veiligheid en betrouwbaarheid voor veeleisende verlichtings- en stroomtoepassingen.
  • Ruisonderdrukking in gemeenschappelijke en differentiële modus
    Verbeterde filtereffectiviteit voor hoogfrequente en laagfrequente interferentie.
  • Hoge inductie met lage weerstand
    Geoptimaliseerd voor ruisfiltering op het elektriciteitsnet met minimaal vermogensverlies.
  • Compacte PCB-voetafdruk
    Ruimtebesparend ontwerp geschikt voor voedingen en verlichtingssystemen met hoge dichtheid.
  • Stabiele prestaties onder thermische belasting
    Bedrijfstemperatuur vanaf-40°C tot +125°C.
  • Hoge verdwaalde inductie (Lstray)
    Ondersteunt verbeterde differentiële-modusverzwakking.
  • Breed toepassingsbereik
    Ideaal voor zowel consumenten- als industriële vermogenselektronica.
Elektrische kenmerken @ 25 °C
Onderdeelnummer Inductie (mH) Lstray (µH) Typ DCR (Ω) Max IDC (A) Max
LFUR17A-332Y 3.3 90 0,21 2,50
LFUR17A-103Y 10 450 0,32 1,65
LFUR17A-153Y 15 795 0,52 1.32
LFUR17A-273Y 27 1480 0,95 0,92
LFUR17A-333Y 33 1680 1.01 0,88
LFUR17A-393Y 39 2100 1,60 0,85
LFUR17A-473Y 47 2700 1,67 0,75
LFUR17A-683Y 68 3500 2.38 0,62
LFUR17A-783Y 78 4100 2.57 0,58
LFUR17A-104Y 100 5770 3,87 0,50
Technische informatie en fysieke kenmerken
  • Afmetingen:25,0 * 18,8 * 16,5 mm (max.)
  • Pin-indeling:4-pins doorgaand gat
  • Padindeling:Geoptimaliseerd voor stabiel PCB-solderen
  • Inductietest:10 kHz, 0,05 V (HP4284A)
  • Elektrische testomstandigheden:25°C, 33% RH (tenzij anders vermeld)
  • Temperatuurstijgingslimiet:Maximaal 55°C
  • Bedrijfstemperatuur:-40°C tot +125°C
  • Omgevingstemperatuur:-40°C tot +85°C
  • Hallo-Pot:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (wikkeling naar kern)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (wikkeling naar wikkeling)
  • Aangepaste ontwerpen beschikbaar
Toepassingen
  • Elektrisch gereedschap en industriële apparatuur
    Verbetert de EMC-stabiliteit in luidruchtige schakelomgevingen.
  • LED- en CCFL-verlichtingssystemen
    Betrouwbare ruisonderdrukking voor hoogfrequente verlichtingscircuits.
  • Elektronische ballasten
    Zorgt voor stabiele, flikkervrije verlichtingsprestaties.
  • Offline schakelende voedingen
    Ideaal voor adapters, opladers, SMPS en compacte voedingsmodules.
  • Apparaten met onstabiele aarding
    Filtert zowel common-mode- als differentiële-mode-ruis effectief.
  • Ingangs- en uitgangsfiltering van de stroomlijn
    Vermindert emissies en verbetert de naleving van EMC-normen.
