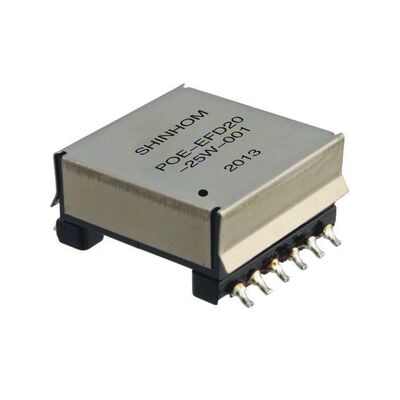

Hoog-efficiënte 150W POE vlakke transformator met 36V-57V-invoer en 200 kHz - 700 kHz schakelfrequentie

De High-Efficiency Low-Profile Flat POE Forward Converter Transformer is een speciaal gebouwde POE-transformer die is ontworpen voor compacte, high-density PoE-toepassingen.ontworpen als een Flat POE forward converter transformator, ondersteunt het een breed invoerbereik (36V-57V) en een vermogensklasse van maximaal 150W, waardoor een betrouwbare geïsoleerde vermogenskonversie mogelijk is in ruimtebeperkte systemen, waaronder IP-telefoons, bewakingscamera's,Draadloze toegangspunten en IoT-apparatenDit product voldoet aan de RoHS-normen en ondersteunt versterkte isolatie tot 1500 VDC.

• Stroombereik en invoer:Ondersteunt tot150 Wmet een nominale invoerspanning36 V - 57 V, geoptimaliseerd voor PoE-energiearchitecturen.
• Topologie van de forwardconverter:Geoptimaliseerd voor forward converter architecturen (inclusief half/full brug en actieve klem opties) voor een hoge conversie efficiëntie en stabiele output.
• Hoogfrequente werking:Schakelfrequentie geoptimaliseerd tussen200 kHz - 700 kHzEen betrouwbare hoogfrequente transformator voor moderne energiesystemen.
• Low-profile ontwerp:Ultra laag profiel met een10.5 mm (instelbaar)hoogte voor dunne SMD-assemblages en tightboard-ontwerpen.
• Hoge isolatie en temperatuur:Isolatiewaarde1500 VDCen een ruime bedrijfs-/opslagtemperatuur-40 °C tot +125 °Cvoor een robuuste veldprestatie.
• Naleving en materialen:Loodvrij, RoHS-conform; afwerking met Sn-0,7Cu. In geselecteerde varianten wordt waar van toepassing de IEC60950-conformiteit genoemd.
• Toepassingsmogelijkheden:Het is speciaal ontworpen als een POE-transformer voor PoE-energielevering en is ideaal voor bewakingscamera's, IP-telefoons, draadloze toegangspunten en andere IoT-/edge-apparaten met PoE-aandacht.

• Topologie:Voorwaartsconverter (ondersteunt halve/volle brug en actieve klemtopologieën).
• Schakelfrequentie:200 kHz - 700 kHz (geoptimaliseerd).
• Isolatiespanning:1500 VDC (typische hi-pot testomstandigheden zoals weergegeven in het gegevensblad).
• Werktemperatuur:-40°C tot +125°C (inclusief zelftemperatuurverhoging).
• Profiel:Een laag profiel.10max. 0,5 mm(in sommige verpakkingsvarianten verstelbaar).

• Vermogen:Klasse 50W-150W, afhankelijk van het model; veelgebruikte 120W/150W-configuraties voor PoE-vermogensstadia.
• Typische draaikracht / inductantie / DCR:Voor nauwkeurige ontwerpmatching worden in het productgegevensblad meerdere deel-specifieke wikkels en OCL/LK-waarden vermeld (zie de tabellen in het gegevensblad voor de deelnummers POE-TP65-116 ~ POE-TP65-130).Ontwerpers moeten het onderdeel nummer kiezen dat overeenkomt met het doel draaiband verhouding en lekkage inductance voor hun converter topologie.

• PoE Power Systems:Gecentraliseerde PoE-stroomvoorzieningen, midspans en PoE-injectoren.
• Bewaking:Het aansturen van IP-camera's en PTZ-modules waar laag profiel en isolatie vereist zijn.
• Ondernemingsnetwerken:Draadloze toegangspunten en VoIP/IP-telefoons die een betrouwbare, geïsoleerde stroomvoorziening vereisen.
• IoT & Edge Devices:Low-profile power modules voor compacte sensoren en gateway-apparaten.

• Geoptimaliseerd voor moderne PoE-topologieën. Compacte, hoogfrequente magneten verminderen het PCB-oppervlak en verbeteren de thermische eigenschappen.
• Robuuste isolatie en een breed temperatuurbereik zorgen voor betrouwbaarheid in het veld in industriële en commerciële toepassingen.
• Meerdere onderdeelvarianten en wikkelmogelijkheden stellen ontwerpers in staat om draaiverhouding, lekkageinductiviteit en DCR te matchen met voorwaartsconverterontwerpen voor maximale prestaties.

Voor de selectie van onderdelen wordt verwezen naar de tabellen in het gegevensblad (POE-TP65-serie) voor de exacte bochten, OCL-, LK-, DCR- en hi-potwaarden per onderdeelnummer.Voorbeelden van serie-items en mechanische voetafdrukken worden in het gegevensblad weergegeven ter ondersteuning van de PCB-opstelling en het ontwerp van de pad.

Bij de integratie in circuits met voorwaartsconverter of actieve klem moeten de eisen inzake lekkage-inductantie en draaikracht worden bevestigd om te voldoen aan de transitieve en regelingsdoelstellingen.
