CMD CM0705 serie SMD Common Mode Choke met hoge attenuatieprestaties, breed inductantiebereik en hoge isolatiecapaciteit

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

Hoge verzwakkingsprestaties Common Mode Choke

,

Wide Inductance Range SMD Common Mode Choke

,

Hoog isolatievermogen Oppervlak gemonteerde inductor voor gemeenschappelijke modus
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: CM0705
Document: CM0705 Series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8 weken
Betalingscondities: L/C, T/T
Productomschrijving

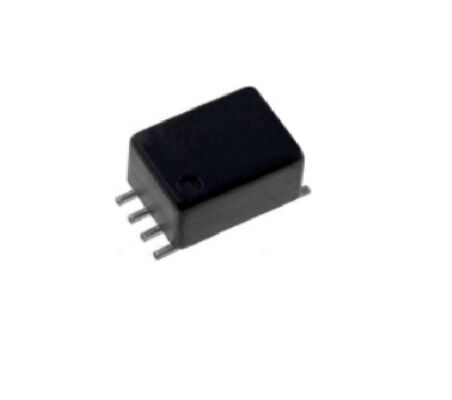

CMD Common Mode Choke CM0705 Series
De CMD Common Mode Choke CM0705 Series is een compacte SMD common mode choke ontworpen voor effectieve geluidsonderdrukking in high-density elektronische circuits.Featuring a miniature surface mount package optimized for pick-and-place assembly Een miniatuur oppervlakte-mountpakket geoptimaliseerd voor pick-and-place assemblyDeze serie levert betrouwbare coplanariteit en consistente elektrische prestaties over een breed frequentiebereik.
Met meerdere inductance-opties en een hoge lijn-tot-lijn testspanning van 500 Vrms, is de CM0705-serie goed geschikt voor toepassingen die stabiel EMI-filtering en signaalintegrity-bescherming vereisen.Het robuuste ontwerp en het brede temperatuurbereik maken het een betrouwbare common mode inductor voor consumenten.industriële en communicatie-elektronica.
Belangrijkste kenmerken
  • Surface Mount Design- Compact SMD-pakket compatibel met automatische pick-and-place assembly.
  • High Attenuation Performance- Ontworpen voor effectieve EMI geluidsonderdrukking over een breed frequentiebereik.
  • Breed induktansbereik- Inductance waarden van 47 μH tot 12000 μH (model-afhankelijk)
  • Stable rated current.- Rated current tot 500 mA, afhankelijk van deelnummer.
  • Low DC Resistance- Geoptimaliseerde DCR waarden om vermogen te verminderen.
  • Hoge isolatiecapaciteit.- 500 Vrms testspanning tussen windingen.
  • Breed temperatuurbereik- Operating temperature van -25°C tot +105°C
Elektrische kenmerken
Specificaties gemeten bij 25°C omgevingstemperatuur:
Inductance Tolerantie +50% / -30%
Induktansbereik 47 μH tot 12000 μH.
Nominale stroom 100 mA tot 500 mA (model-afhankelijk)
DC-weerstand (max.) 180 tot 1800 mΩ.
Testspanning 500 vrms (line to line)
Inductance test condition 100 kHz, 20 mV.
Toepassingen
  • EMI Suppression.- Noise filtering in signal en power lijnen using an EMI suppression common mode choke.
  • Power Input Filtering- Gewone modus geluidsreductie in DC-stroomlijnen
  • Consumentenelektronica- Noise control in compact devices requiring SMD components.
  • Industriële elektronica- Signal integrity protection in control and interface circuits.
  • Communicatieapparatuur- EMI filtering voor data en communicatie lijnen.
Vaak gestelde vragen
Wat is de primaire functie van de CM0705 common mode choke?
Het is ontworpen om common mode ruis te onderdrukken en elektromagnetische interferentie in signaal en elektriciteitslijnen te verminderen.
Is de CM0705 Series geschikt voor geautomatiseerde assemblage?
Het SMD-ontwerp is geoptimaliseerd voor pick-and-place processen en biedt betrouwbare coplanariteit.
Is de inductance afhankelijk van het deelnummer?
De CM0705 serie biedt een breed scala aan inductance waarden, met gerangschikte stroom en DCR variërend per model.
Kan het in hoge temperaturen werken?
De serie ondersteunt een temperatuurbereik van -25°C tot +105°C, geschikt voor de meeste industriële en consumententoepassingen.
label:

common mode power line choke

common mode toroidal chokes

common mode inductor
