LPM6060B-serie SMD-gevormde vermogensinductor met lage DCR, hoge verzadigingsstroom en compacte afmetingen voor DC/DC-omvormers

5000
MOQ

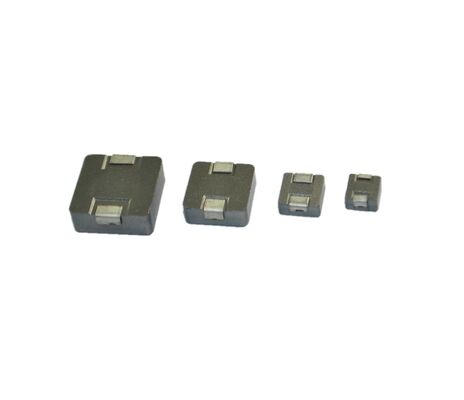

LPM6060B Series SMD Molded Power Inductor with Low DCR, High Saturation Current, and Compact Dimensions for DC/DC Converters
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

SMD-vermogensinductor met een lage DCR

,

Gegoten stroominductor met hoge verzadigingsstroom

,

Compacte afmetingen Dip Power Inductor
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: LPM6060B
Document: LPM6060B Series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8 weken
Betalingscondities: L/C, T/T
Productomschrijving
SMD-gevormde vermogensaandrijvers LPM6060B-serie
De LPM6060B-serie is ontworpen voor een efficiënte vermogenskonversie in compacte ontwerpen.met een vermogen van niet meer dan 50 WDeze systemen leveren betrouwbare prestaties door middel van geavanceerde carbonyl-ijzerpoeder kerntechnologie.met een vermogen van niet meer dan 50 WDeze modellen hebben een laag profiel (6,6 mm * 6,4 mm * 6,0 mm) en zijn geoptimaliseerd voor:inductoren met een lage DCRZe voldoen volledig aan de RoHS-normen en zijn loodvrij en ondersteunen veeleisende DC/DC-omvormingscircuits waarbij ruimte, efficiëntie,en betrouwbaarheid zijn cruciaal.
Belangrijkste specificaties
Parameter Bereik/waarde
Induktansbereik 4.7μH tot 33μH (@20kHz, 10Aac)
Nominale warmte-stroom 3.6A tot en met 11A
Verzadigingsstroom 3.7A tot 13.1A
DCR (typisch) 140,46 mΩ tot 95,68 mΩ
SRF (typisch) 7 MHz tot 21 MHz
Werktemperatuur -40°C tot +165°C
Afmetingen 6.6mm * 6.4mm * 6.0mm
Naleving 100% loodvrij, RoHS-conform
Primaire toepassingen
  • DC/DC-omvormers voor CPU-vermogen in laptop-pc's
  • Energiebeheer in mobiele telefoons, LCD-displays, HDD's en draagbare apparaten
  • Kleine ingebouwde voedingsmodules voor netwerkwisselaars
  • VRM-toepassingen in servers
  • Stroomcircuits in DVC's, DSC's, PDA's en andere compacte elektronica
Vaak gestelde vragen
Wat maakt de LPM6060B geschikt voor notebook CPU converters?
De lage DCR en hoge verzadigingsstroom zorgen voor een efficiënte stroomlevering met minimale warmteopwekking, ideaal voor CPU VRM-toepassingen.
Hoe wordt de nominale warmte-stroom gedefinieerd?
Temperatuurstroom (Irmd) is de gelijkstroom die onder testomstandigheden een temperatuurstijging van ongeveer 40 °C in de inductor veroorzaakt.
Zijn deze inductoren compatibel met loodvrije soldeerprocessen?
Ja, de LPM6060B-serie is 100% loodvrij en volledig in overeenstemming met de RoHS-normen, geschikt voor moderne milieuvriendelijke productie.
Wat is het typische zelfresonante frequentiebereik?
SRF varieert van 7MHz tot 21MHz, afhankelijk van de inductantiewaarde, waardoor ze stabiel zijn over gemeenschappelijke schakelfrequenties.
