LPM6030B-serie SMD-gevormde voedingsinductor met 3.0 mm Ultra-Low-profiel, High Saturation Current (39A) en Ultra-Low DCR voor High Current Power Circuits

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

3

,

0 mm SMD-stroominductor met ultralaag profiel

,

Gegoten stroominductor met hoge verzadigingsstroom
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: LPM6030B
Document: LPM6030B Series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8 weken
Betalingscondities: L/C, T/T
Productomschrijving

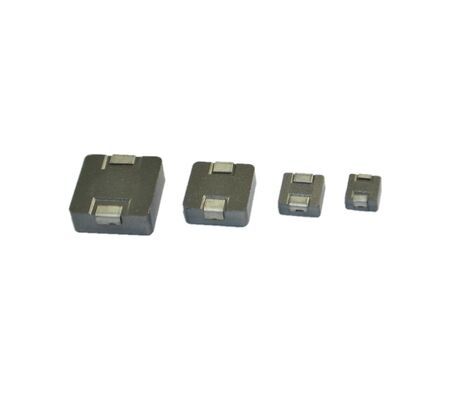

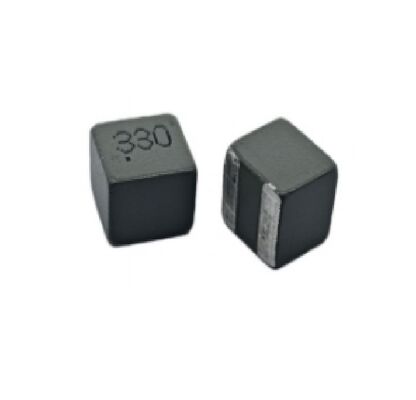

SMD-gevormde vermogensaandrijvers LPM6030B-serie
De LPM6030B-serie is ontworpen voor ruimtebeperkte, hoogstroomcircuits en is een doorbraak in low-profile inductortechnologie, met een opmerkelijk dunne hoogte van slechts 3,0 mm.Met behulp van geavanceerde carbonyl ijzerpoederkernen, leveren deze SMD-vermogensinductoren een uitzonderlijk hoge verzadigingsstroomprestatie, met een nominale stroom tot 39A, waardoor een stabiele werking onder veeleisende belastingomstandigheden wordt gewaarborgd.Hun ultra lage DCR minimaliseert geleidingsverliezen., waardoor ze ideaal zijn voor efficiënte, hoge-dichtheid vermogen omzetting ontwerpen in draagbare en compacte elektronica.
Belangrijkste kenmerken
  • Induktansbereik: 0,18 μH tot 3,3 μH (± 20% @0Adc)
  • Nominale warmte-stroom (IDC): 8A tot 32A
  • Verzadigingsstroom (Isat): 12,2A tot 39A
  • DCR (type): 1,59mΩ tot 19,92mΩ
  • Zelfresonantiefrequentie (type): 26 MHz tot 141 MHz
  • Ultralaag profiel: 6,6 mm x 6,4 mm x 3,0 mm
  • 100% loodvrij en RoHS-conform
  • Werktemperatuur: -40°C tot +165°C
Technische specificaties
Parameter Bereik/waarde
Induktansbereik 0.18μH tot en met 3.3μH (± 20% @0Adc)
Nominale warmte-stroom (IDC) 8A tot en met 32A
Verzadigingsstroom (Isat) 12.2A tot en met 39A
DCR (typisch) 10,59 mΩ tot 19,92 mΩ
Zelfresonantiefrequentie 26 MHz tot 141 MHz
Afmetingen 6.6 mm x 6.4 mm x 3.0 mm
Werktemperatuur -40°C tot +165°C
Toepassingen
  • DC/DC-omvormers voor het leveren van stroom aan CPU's en GPU's in laptops en ultrabooks
  • Power management modules (PMM) in smartphones, tablets en LCD-displays
  • Boordstroomvoorzieningen voor netwerkapparatuur en -communicatie
  • met een vermogen van niet meer dan 50 W
  • Draagbare consumentenelektronica, met inbegrip van DSC's, DVC's en PDA's
Vaak gestelde vragen
Wat is het belangrijkste voordeel van de 3,0 mm hoogte van de LPM6030B?
Het ultralage 3,0 mm profiel maakt het mogelijk om te integreren in extreem dunne moderne apparaten, zoals slanke laptops en compacte modules, waar de Z-hoogte kritisch beperkt is.
Hoe komt de hoge verzadigingsstroom DC/DC-omvormers ten goede?
Een hoge verzadigingsstroom zorgt ervoor dat de inductor zijn inductance onder hoge belastingomstandigheden behoudt, waardoor prestatieverlies wordt voorkomen en een stabiele spanningsuitgang wordt gewaarborgd in CPU/GPU VRM-toepassingen.
Zijn deze inductoren geschikt voor hoogfrequente schakeling?
Ja, met een typische SRF van maximaal 141 MHz voor modellen met een lagere inductantie zijn ze stabiel voor gebruik in moderne hoogfrequente schakelmodusvoorraden.
Wat geeft de thermische nominale stroom (IDC) aan?
Het is de gelijkstroom die de temperatuur van de inductor met ongeveer 40 °C boven de omgeving doet stijgen, wat een leidraad biedt voor thermisch beheer in continue werking.
