Gebruikelijke toridale verstikking met laag verlies 50 Hz-500 kHz voor zonne- en windenergiesystemen

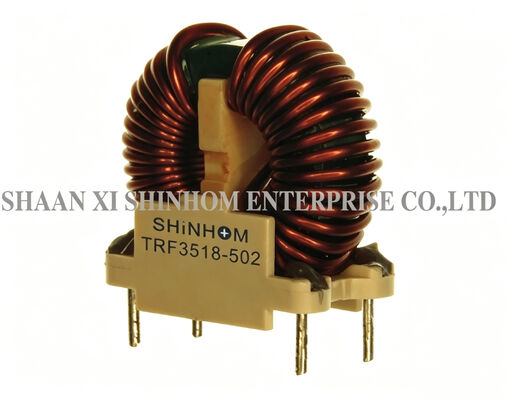

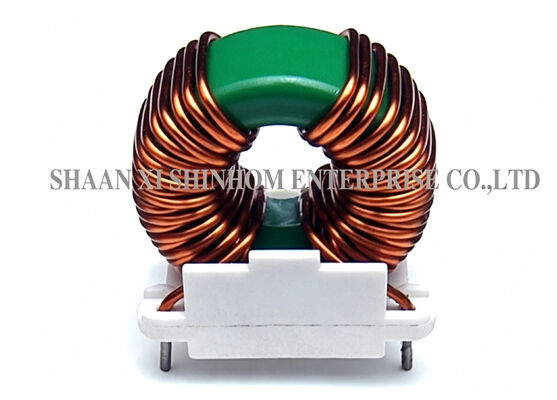

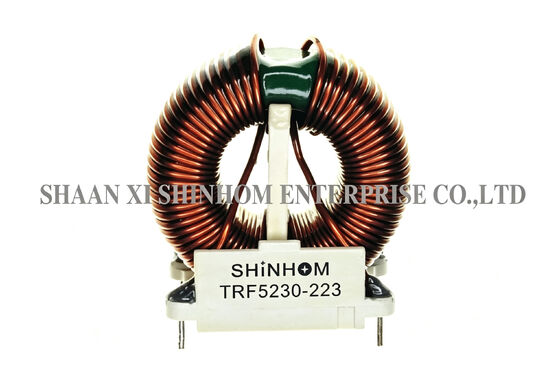

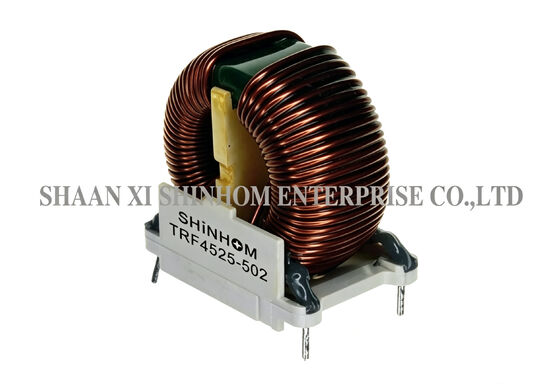

De ringkern met laag verliescommon-mode-smoorspoelmaakt gebruik van een toroïdale kern en een ontwerp met gesplitste wikkeling. Het biedt een zeer lage capaciteit tussen de wikkelingen. De enkellaagse wikkeling zorgt voor de hoogste common-mode-impedantie over een breed frequentiebereik. De frequentierespons bestrijkt 50 Hz tot 500 kHz, geschikt voor laagfrequente AC-reactoren en diverse vermogensfiltertoepassingen. Het ondersteunt verticale of horizontale montage. Verticale pinmontage maakt eenvoudige PCB-montage mogelijk en biedt uitstekende trillingsbestendigheid. Het wordt veel gebruikt bij de opwekking van zonne-energie, windenergie, frequentieregelaars, inductieverwarming, lasapparatuur, RFI-onderdrukking en DC-DC-conversie.

• Ringkern – extreem lage lekstroom
• Gesplitste wikkeling - laagste capaciteit tussen de wikkelingen
• Enkellaagse wikkeling – hoogste common-mode-impedantie
• Frequentiebereik – 50 Hz tot 500 kHz
• Kruipafstand – 1-3 mm, voldoet aan de veiligheidsnormen
• Materiaal – UL94-V0 vlamvertragend gecertificeerd
• Bedrijfstemperatuur – -55°C tot +105°C
• Verticale of horizontale montage – optioneel

• Systemen voor het opwekken van zonne-energie
• Systemen voor het opwekken van windenergie
• Aandrijfapparatuur met variabele frequentie
• Inductieverwarmingsapparatuur
• Lasapparatuur
• RFI-onderdrukking verstikt
• DC-DC-converters
• Apparatuur voor de papierindustrie

• Inductietolerantie in +50% -30%
• Maximale bedrijfsspanning: 250V bij 40℃
• IDC Max: AC/DC-stroom A @40℃
• Hi-Pot 2500Vac wikkeling tot 3S wikkeling.
• Inductietesten: 10 KHz 0,1 V HP4284A
• RDC:QuadTech 1880 milliohmmeter
• Piekstroom Max. 10 ms: 20X IDC
• Bedrijfstemperatuur: -40℃ tot +105℃
• Opslagtemperatuur: -40℃ tot +105℃

Let op: Productspecificaties kunnen worden aangepast.

Vraag: Wat zijn de voordelen van het split-winding-ontwerp?

A: Bij gesplitste wikkeling worden de primaire en secundaire wikkelingen fysiek gescheiden op de kern geplaatst. Dit vermindert effectief de parasitaire capaciteit tussen wikkelingen en vermindert capacitieve koppelingspaden voor hoogfrequente ruis. Dit verbetert de common-mode ruisonderdrukking, vooral in het hoge frequentiebereik.

Vraag: Wat zijn de voordelen van enkellaagswikkelen in vergelijking met meerlaagswikkelen?

A: Enkellaagse wikkeling elimineert parasitaire capaciteit tussen de lagen. Het biedt een hogere common-mode-impedantie en stabielere filterprestaties over een breed frequentiebereik. De enkellaagse structuur biedt ook een betere warmteafvoer en een consistentere wikkeling, waardoor deze geschikt is voor stroomontwerpen met strenge EMI-onderdrukkingseisen.

Vraag: Wat is de betekenis van een kruipafstand van 1-3 mm voor veiligheidsnormen?

A: De kruipafstand is de kortste afstand gemeten langs het isolatieoppervlak. Het heeft rechtstreeks invloed op het isolatieniveau en de veiligheidscertificering van het product. De kruipafstand van 1-3 mm voldoet aan de UL-, CSA- en IEC-normen voor basis- en versterkte isolatie, waardoor klanten kunnen voldoen aan de veiligheidscertificering.

Vraag: Hoe kies ik tussen verticale en horizontale montage?

A: Verticale montage (pinnen naar beneden) bespaart PCB-ruimte en is geschikt voor lay-outs met hoge dichtheid. Horizontale montage (pennen zijwaarts) vermindert de totale hoogte en is geschikt voor ontwerpen met een laag profiel. Beide montagetypes ondersteunen automatisch inbrengen.
