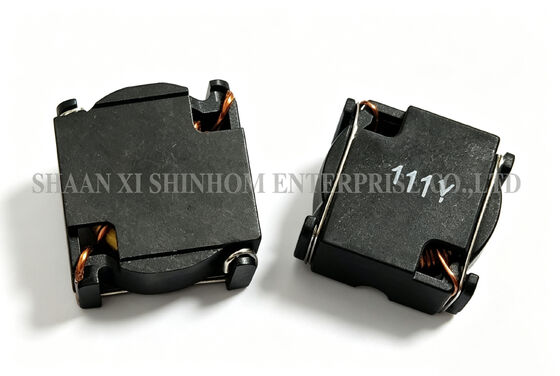

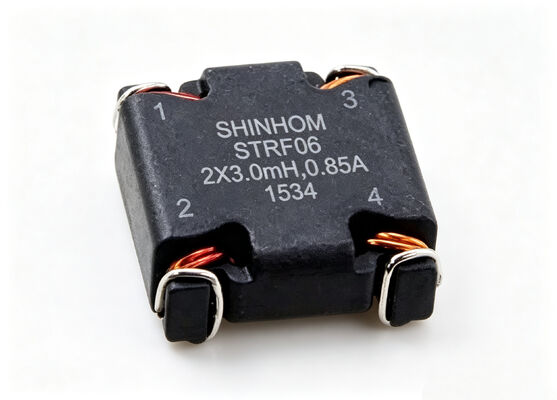

Toroïdale ferriet SMD Common Mode Choke STRF06 serie Hoge stroom voor wisselstroom/stroomstroom en geluidsfiltering

Vraag: Wat is het voordeel van een inductie van 6,8 mH bij common-mode-filtering?

EEN: De6,8mHinductie zorgt voor een hoge common-mode-impedantie. Het zorgt voor een betere common-mode ruisverzwakking in het lage tot middenfrequentiebereik, vooral in de150 KHz-30 MHzgeleide EMI-band. Voor stroomontwerpen die strikte EMI-naleving vereisen, zijn common-mode-smoorspoelen met hoge inductie belangrijke filtercomponenten.

Vraag: Wat zijn de voordelen van de toroïdale kern vergeleken met andere kernstructuren?

A: De toroïdale kern heeft een gesloten magnetische circuitstructuur. De magnetische flux is geconcentreerd in de kern, wat resulteert in een zeer lage lekflux. EMI-straling is veel lager dan die van I-core of open-core inductoren. De toroïdale kern heeft ook een hoge magnetische permeabiliteit, waardoor minder windingen nodig zijn voor dezelfde inductiewaarde. Dit resulteert in een lagere DCR en een hogere efficiëntie.

Vraag: Hoe wordt de nominale stroom IDC gedefinieerd?

A: IDC wordt gedefinieerd als de gelijkstroomwaarde die een temperatuurstijging van ongeveer 40°C in de spoel veroorzaakt. Zorg er bij daadwerkelijke toepassingen voor dat de maximale omgevingstemperatuur plus de stijging van de eigen temperatuur niet hoger is dan 125°C. Houd bij het selecteren rekening met voldoende marge om betrouwbaarheid op de lange termijn te garanderen.
