Thuis /Producten/Common Mode Choke/High Saturation SMD Common Mode Choke STC01-04 serie Lage EMI-straling voor invoerfiltering en elektronische apparaten

High Saturation SMD Common Mode Choke STC01-04 serie Lage EMI-straling voor invoerfiltering en elektronische apparaten

5000 stuks
MOQ
Bespreekbaar
Prijs
High Saturation SMD Common Mode Choke STC01-04 Series Low EMI Radiation for Input Filtering and Electronic Appliances
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Installatie: smt
Verpakkingsformulier: Karton
Toepassingsgebied: CPU-koeler
Monsters: steun
Doorlooptijd: 15-25 dagen
Pottenverbinding: Epoxy
Markeren:

Hoge verzadiging SMD Common Mode-smoorspoel

,

SMD Common Mode-smoorspoel STC01-04-serie
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: STC01,02,03,04-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving

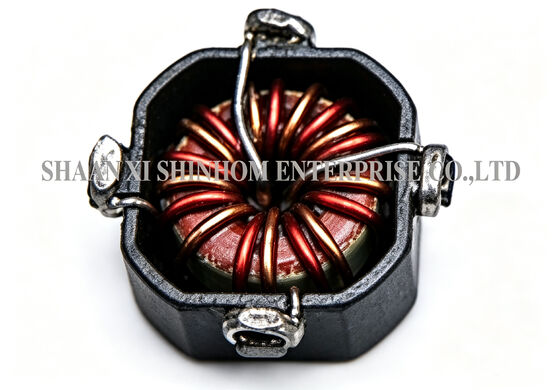

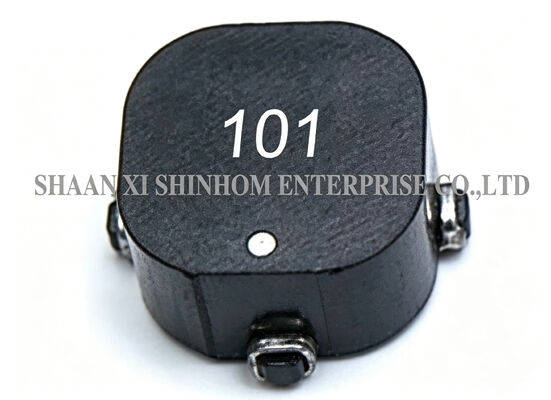

STC01,02,03,04 serie toridale spoelen voor oppervlaktebevestiging, Common Mode Choke, ingesloten Common Mode Choke Coil Inductor met casing

DeDe reeks STC01-04SMD toroïdale common-mode choke maakt gebruik van een afgesloten ontwerp en een toroïdale kernstructuur om elektromagnetische straling effectief te verminderen.Het is geschikt voor EMI-gevoelige toepassingen voor het filteren van stroom- en signaallijnenHet product heeft meerdere verpakkingsgroottes. Het lage DCR en het hoge verzadigingsniveau van het kernmateriaal zorgen voor een stabiele prestatie onder hoge stroomomstandigheden.Het SMD-pakket ondersteunt geautomatiseerde pick-and-place assembly, compatibel met SMT-productielijnen. Het wordt veel gebruikt in elektronische apparaten, DC-DC-conversie (parallelle modus), isolatiecouplage, inputfiltering (seriemodus) en EMI/RFI-onderdrukking.

Kenmerken
  • Toroïdale kern ∼ lage EMI-straling
  • SMD-pakket ondersteunt automatische plaatsing
  • Meerdere maten beschikbaar
  • Laag DCR
  • Kernmateriaal met een hoge verzadiging
  • Werktemperatuur -40°C tot +125°C
  • Bergingstemperatuur ️ -55°C tot +125°C
  • Isolatieweerstand ≥ 1000MΩ (100V DC)
Toepassingen
  • Elektronisch apparaat-energiefilter
  • DC-DC-omzetting
  • Isolatiecouplage
  • Invoerfiltering
  • EMI/RFI-onderdrukking
  • Stroomvoorzieningen voor communicatieapparatuur
  • Lcd-schermvoorraden
  • Elektrische toestellen voor het vervaardigen van elektrische apparaten
Technische informatie:

Inductabiliteitsmeting bij 100 kHz 0,1 VRms.

Isolatieweerstand: 100 Vdc 1 KMΩmin.

Werktemperatuur: -40°C tot +125°C

Bergingstemperatuur: -55°C tot +125°C

RDC: QuadTech 1880 Millioohmmeter

Soldeertemperatuur: 260°C gedurende 4±1 seconde

Verschillende pakketten per speciaal verzoek

Maximaal 35% verzadiging bij toegepaste gelijkstroomvervorming

High Saturation SMD Common Mode Choke STC01-04 serie Lage EMI-straling voor invoerfiltering en elektronische apparaten
Opmerking: de productspecificaties kunnen worden aangepast.
Veelgestelde vragen

V: Wat zijn de verschillen tussen de modellen van de serie STC01-04?

A:DeSTC01, STC02, STC03 en STC04Deze serie verschilt voornamelijk in de grootte van het pakket en de bijbehorende elektrische parameters (inductantie, nominale stroom, enz.).STC01is de kleinste maat, geschikt voor compacte ontwerpen.STC04Voor een specifieke selectie raadpleegt u het gegevensblad of neemt u contact op met ons technisch supportteam.

V: Wat zijn de voordelen van de gesloten structuur?

A:De gesloten structuur sluit de kern en de wikkels volledig in de behuizing en biedt fysieke bescherming en een betere isolatieprestatie, terwijl de EMI-straling verder wordt verminderd.Het gesloten ontwerp voorkomt ook dat vreemde voorwerpen in contact komen met de wikkels, waardoor de betrouwbaarheid van het product in moeilijke omstandigheden wordt verbeterd.

V: Wat zijn de voordelen van hoog verzadigd kernmateriaal?

A:Een hoog verzadigd kernmateriaal biedt een hogere verzadigingsstroomdichtheid.het garanderen van een stabiele inductance en filterprestaties binnen het nominale stroombereik van de common-mode chokeDe DC vertekening verzadiging is tot35%, die voldoende marge biedt.
