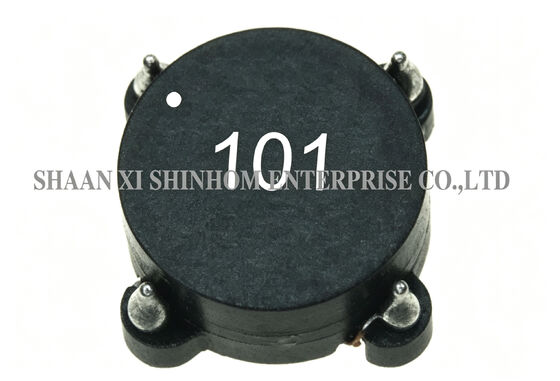

Grote temperatuur SMD Common Mode Choke STC05/06P serie -40°C tot +125°C voor Input Filtering en Elektronische apparaten

Vraag: Wat is het verschil tussen de STC05- en STC06P-serie?

A:DeSTC05EnSTC06Pseries verschillen voornamelijk in verpakkingsgrootte en bijbehorende elektrische parameters (inductie, nominale stroom, enz.). DeSTC06Pbiedt doorgaans een hogere nominale stroom en betere hoogfrequente prestaties. Raadpleeg voor een specifieke selectie de datasheet of neem contact op met ons technische ondersteuningsteam.

Vraag: Wat zijn de voordelen van het hoogfrequente ontwerp voor dit product?

A:Het hoogfrequente ontwerp optimaliseert het kernmateriaal en de wikkelstructuur. Hierdoor kan het product een hoge common-mode-impedantie en stabiele filterprestaties behouden bij hogere schakelfrequenties (zoals het bereik van honderden KHz tot MHz). Het is geschikt voor hoogfrequente DC-DC-converters en schakelende voedingen van de volgende generatie.

Vraag: Wat zijn de voordelen van kernmateriaal met een hoge verzadiging?

A:Kernmateriaal met een hoge verzadiging biedt een hogere verzadigingsfluxdichtheid. Het is minder waarschijnlijk dat het verzadigt onder omstandigheden met hoge stroomvoorspanning, waardoor de common-mode-smoorspoel een stabiele inductie- en filterprestatie binnen het nominale stroombereik behoudt. De DC bias-verzadiging is maximaal35%, wat voldoende huidige marge oplevert.

Vraag: Wat zijn de voordelen van de gesloten structuur?

A:De gesloten structuur kapselt de kern en wikkelingen volledig in de behuizing in. Het biedt fysieke bescherming en betere isolatieprestaties, terwijl de EMI-straling verder wordt verminderd. Het gesloten ontwerp voorkomt ook dat vreemde voorwerpen in contact komen met de wikkelingen, waardoor de productbetrouwbaarheid onder zware omstandigheden wordt verbeterd.
