Thuis /Producten/Common Mode Choke/Wide Temp SMD Common Mode Inductor, serie STC07 -40°C tot +125°C 16,5×17,5 mm voor elektronische apparaten en isolatie

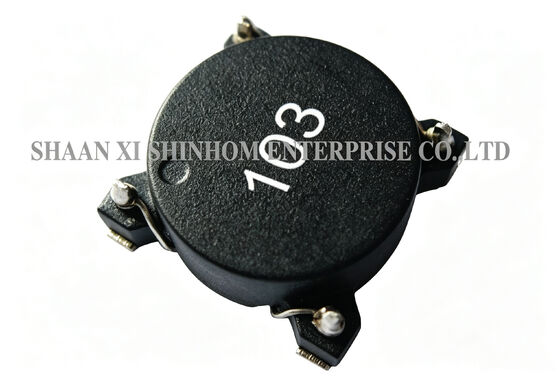

Wide Temp SMD Common Mode Inductor, serie STC07 -40°C tot +125°C 16,5×17,5 mm voor elektronische apparaten en isolatie

5000 stuks
MOQ
Bespreekbaar
Prijs
Wide Temp SMD Common Mode Inductor STC07 Series -40°C to +125°C 16.5×17.5mm for Electronic Appliances and Isolation
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Inductie: 1mH tot 39mH
Huidig ​​bereik: 0,3A tot 2A
Specificatie: ISO/CQC/CE/ROHS
Naam: SMT Common mode-inductor met behuizing
Werkspanning: 80V
Pottenverbinding: Epoxy
Markeren:

Inducteur voor de algemene modus van SMD met grote temperatuur

,

SMD Common Mode Inductor STC07-serie
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: STC07-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 100000/maand
Productomschrijving
STC07-serie toroïdale spoelen voor opbouwmontage en common-mode toroïdale smoorspoel, SMD Common-mode inductor, padgrootte 16,5 * 17,5 mm

DeSTC07-serieSMD-ringkern common-mode-inductor wordt geleverd in een standaard SMD-pakket van 16,5 * 17,5 mm. Het inductiebereik bestrijkt 1mH tot 39mH, met een nominale stroom van 0,3A tot 2A. Het product gebruiktkernmateriaal met hoge verzadigingom stabiele prestaties te behouden onder omstandigheden met hoge stroomsterkte. Delage DCRvermindert vermogensverlies. Detorusvormige kernstructuurvermindert effectief EMI-straling. DeSMD-pakketondersteunt geautomatiseerde plaatsing. Het wordt veel gebruikt bijelektronische apparaten,DC-DC-conversie (parallelle modus),isolatie koppeling,ingangsfiltering (seriemodus), EnEMI/RFI-onderdrukking.

Functies
  • Inductiebereik – 1 mH tot 39 mH
  • Nominale stroom – 0,3A tot 2A
  • Uitstekende hoogfrequente prestaties
  • Kernmateriaal met hoge verzadiging
  • Lage EMI-straling
  • Lage DCR
  • SMD-pakket – ondersteunt geautomatiseerde plaatsing
  • Bedrijfstemperatuur – -40°C tot +125°C
Toepassingen
  • Elektronische stroomfiltering van apparaten
  • DC-DC-conversie
  • Isolatie koppeling
  • Invoerfiltering
  • EMI/RFI-onderdrukking
  • Voedingen voor communicatieapparatuur
  • Industriële besturingsvoedingen
  • Voedingen voor randapparatuur voor computers
Wide Temp SMD Common Mode Inductor, serie STC07 -40°C tot +125°C 16,5×17,5 mm voor elektronische apparaten en isolatie

Maximaal 35% verzadiging bij toegepaste DC-bias

Let op: Productspecificaties kunnen worden aangepast.

Veelgestelde vragen

Vraag: Wat zijn het inductiebereik en de nominale stroom van de STC07-serie?

A:DeSTC07-seriebestrijkt een inductiebereik van1mH tot 39mH, met nominale stroom van0,3A tot 2A. Het brede inductiebereik en de hoge stroomcapaciteit maken hem geschikt voor diverse EMI-onderdrukkingstoepassingen, van signaallijnfiltering tot stroomlijnfiltering. Raadpleeg voor een specifieke selectie de datasheet of neem contact op met ons technische ondersteuningsteam.

Vraag: Voor welke toepassingen is het padformaat van 16,5 * 17,5 mm geschikt?

A:Dit formaat is een medium SMD-pakket. Het is geschikt voor vermogensfiltertoepassingen die een matige inductie en nominale stroom vereisen, zoals huishoudelijke apparaten, communicatieapparatuur en industriële besturing. De verpakkingsgrootte is gematigd en biedt een goede balans tussen vermogensdichtheid en PCB-ruimtebeslag.

Vraag: Ondersteunt dit product automatische plaatsing?

A:Ja. DeSTC07-seriemaakt gebruik van een standaard SMD-pakket en ondersteunt geautomatiseerde pick-and-place-assemblage, compatibel met snelle SMT-productielijnen. De verpakking van tape en haspel kan op verzoek worden aangepast.
