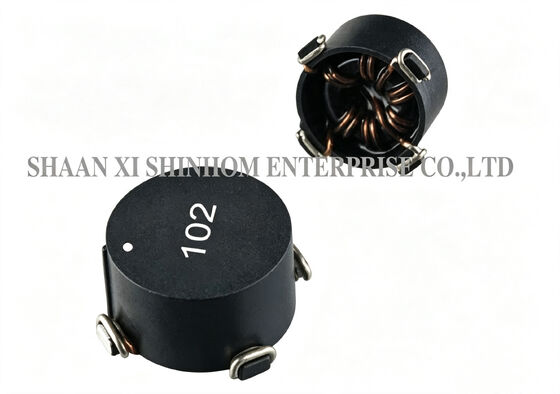

High Current SMD Toroidal Common Mode Inductor STC08 serie 200μH-20mH voor EMI/RFI-onderdrukking

DeSTC08-serieSMD toroïdale common-mode inductor maakt gebruik van een hoog verzadigd kernmateriaal en een toroïdale gesloten magnetische circuitstructuur.Het vermindert effectief de EMI-straling en is geschikt voor EMI-gevoelige toepassingen voor het filteren van stroom- en signaallijnenHet SMD-pakket ondersteunt geautomatiseerde plaatsing, compatibel met SMT-productielijnen.DC-DC-omzetting (parallelle modus), isolatiecouplage, inputfiltering (serie-modus) en onderdrukking van EMI/RFI.

• Inductantiebereik 200μH tot 20mH, flexibele selectie

• Nominale stroom van 1A tot en met 7A, hoge stroomcapaciteit

• DCR 8mΩ tot 250mΩ, laag verlies

• Kernmateriaal met een hoge verzadiging

• Lage EMI-straling

• SMD-pakket ondersteunt automatische plaatsing

• Werktemperatuur -40°C tot +125°C

• Isolatieweerstand ≥ 1000MΩ (100V DC)

Inductabiliteitsmeting bij 100 kHz 0,1 VRms.

Isolatieweerstand: 100 Vdc 1 KMΩmin.

RDC: QuadTech 1880 Millioohmmeter

Werktemperatuur: -40°C tot +125°C

Bergingstemperatuur: -55°C tot +125°C

Verschillende pakketten per speciaal verzoek

Maximaal 35% verzadiging bij toegepaste gelijkstroomvervorming

Opmerking: de productspecificaties kunnen worden aangepast.

• Elektronisch apparaat-energiefilter

• DC-DC-omzetting (parallelle modus)

• Isolatiecouplage (transformer)

• Invoerfiltering (reeksmodus)

• EMI/RFI-onderdrukking

• Stroomvoorzieningen voor communicatieapparatuur

• industriële stroomvoorzieningen

• Elektrische toestellen voor het vervaardigen van elektrische apparaten

V: Wat zijn de induktans-, stroom- en DCR-bereiken van de STC08-serie?

A: DeSTC08-seriebedraagt een inductantiebereik van200 μH tot 20 mH, nominale stroom van1A tot en met 7A, en DCR van8mΩ tot 250mΩHet brede inductancebereik, de hoge stroomcapaciteit en het lage DCR-ontwerp maken het geschikt voor verschillende toepassingen voor EMI-onderdrukking, van signaallijnfiltering tot hoogvermogenfiltering van elektriciteitslijnen.

V: Wat is de betekenis van een lage DCR voor common-mode inductoren?

A: Een laag DCR betekent minder vermogen verlies (I2R verlies) wanneer stroom door de winding gaat.STC08-seriebiedt een DCR zo laag als8mΩ, waardoor het vooral geschikt is voor hoogstroomvermogen met strikte efficiëntievereisten.

V: Hoe kan ik vragen om monsters?

A: U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 weken.
