Thuis /Producten/Common Mode Choke/Gekoppelde wikkelcapaciteit lage common-mode smoorspoel STR0903 Serie UL94-V0 voor onderdrukking van common-mode storingen

Gekoppelde wikkelcapaciteit lage common-mode smoorspoel STR0903 Serie UL94-V0 voor onderdrukking van common-mode storingen

5000 stuks
MOQ
Bespreekbaar
Prijs
Low Interwinding Capacitance Common Mode Choke STR0903 Series UL94-V0 for Common-Mode Interference Suppression
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Inductie: 1,1 mH tot 22 mH
Nominale stroom: 0,3A tot 2A
Werkfrequentie: 50 Hz tot 500 kHz
Testfrequentie: 10 kHz, 0,1 V
Bedrijfsspanning: 250VAC
Bedrijfstemperatuur: -40℃ tot +105℃
Certificering: UL /RoHs /SGS,ISO9001 ISO14001
Sollicitatie: Schakelregelaarinductoren
Markeren:

Common-mode smoorspoel met lage gekoppelde wikkelcapaciteit

,

UL94-V0 common-mode smoorspoel

,

Common-mode storingsonderdrukkingsspoel
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: STR0903-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving

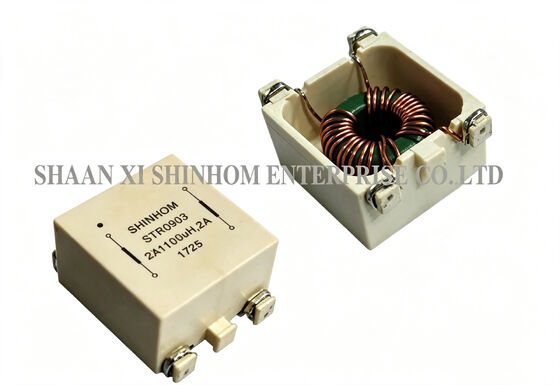

STR0903 Serie common mode inductor Toroidale Kern Common Mode Choke met behuizing, SMD common mode inductor

De STR0903 serie SMD toroidale common-mode inductor maakt gebruik van een gesplitste wikkeling en een enkellaagse wikkelingsontwerp. Het biedt extreem lage inter-wikkelcapaciteit en de hoogste common-mode impedantie over een breed frequentiebereik (50Hz-500KHz), wat uitstekende prestaties levert voor onderdrukking van common-mode interferentie. Het product heeft ongeveer 0,8% lek-inductie, wat ook enige differentieel-modus onderdrukkingscapaciteit biedt. De SMD-behuizing ondersteunt dampfase solderen en infrarood reflow solderen, met een soldeertemperatuurbestendigheid van 260°C/10 seconden. Het wordt veel gebruikt in compacte elektronische ballasten, geschakelde voedingen, en diverse common-mode interferentie onderdrukking toepassingen.

Kenmerken
  • Gesplitste wikkeling – laagste inter-wikkelcapaciteit
  • Enkellaagse wikkeling – hoogste common-mode impedantie
  • Frequentiebereik – 50Hz tot 500KHz
  • Lek-inductie – ongeveer 0,8% (differentieel-modus onderdrukking)
  • Voldoet aan UL/CSA/IEC veiligheidsnormen
  • Materiaal vlamvertragendheid – UL94-V0
  • Bedrijfsspanning – 250VAC
  • Bedrijfstemperatuur – -40°C tot +105°C
TOEPASSINGEN
  • Onderdrukking van common-mode interferenties
  • Compacte elektronische ballasten in lampen
  • Compacte schakelende voedingen
TECHNISCHE INFORMATIE
  • Bedrijfsspanning: 250Vac
  • IDC Max: Bepaald bij superpositie
  • Inductietest: HP4284A 10KHz 0.1V
  • RDC: QuadTech 1880 Milliohmmeter
  • Bedrijfstemperatuur: -40°C tot +105°C
  • Opslagtemperatuur: -40°C tot +105°C
  • Temperatuurstijging 40°C Max
  • Soldeermethoden: Dampfase, Infrarood Reflow
  • Weerstand tegen soldeertemperatuur: 260°C gedurende 10 seconden
  • Oplosmiddelbestendigheid: Voldoet aan MIL-STD-202E
Gekoppelde wikkelcapaciteit lage common-mode smoorspoel STR0903 Serie UL94-V0 voor onderdrukking van common-mode storingen
Opmerking: Productspecificaties kunnen worden aangepast.
FAQ
V: Wat zijn de voordelen van gesplitste wikkeling en enkellaagse wikkeling?
A: Gesplitste wikkeling plaatst de primaire en secundaire wikkelingen fysiek gescheiden op de kern. Dit vermindert effectief de parasitaire capaciteit tussen de wikkelingen en vermindert capacitieve koppelpaden voor hoogfrequent ruis. Enkellaagse wikkeling elimineert inter-laag parasitaire capaciteit, wat zorgt voor een hogere common-mode impedantie en stabielere filterprestaties over een breed frequentiebereik. Gecombineerd stellen deze functies de STR0903 serie in staat om optimale common-mode ruisonderdrukking te bereiken in de 50Hz-500KHz frequentieband.
V: Wat is de functie van de ongeveer 0,8% lek-inductie?
A: De ongeveer 0,8% lek-inductie biedt ook enige differentieel-modus interferentie onderdrukkingscapaciteit. In common-mode chokes fungeert de lek-inductie als een kleine inductor in serie met het differentieel-modus pad, wat enige demping van differentieel-modus ruis biedt. Dit ontwerp stelt de STR0903 serie in staat om zowel common-mode als enige differentieel-modus filtervereisten aan te pakken.
V: Aan welke veiligheidsnormen voldoet dit product?
A: De kruipafstand van het product voldoet aan de UL, CSA en IEC veiligheidseisen. Alle materialen zijn UL94-V0 vlamvertragend gecertificeerd. Het ontwerp voldoet aan de EN 60938-2 (VDE 0565-2) normen. Deze certificeringen zorgen ervoor dat het product kan worden gebruikt in voedingen en verlichtingsapparatuur met strikte veiligheidseisen.
