SMD Toroïdale Common Mode Choke STR0602 serie 10μH-300μH voor switch-mode voedingsmiddelen

5000 stuks
MOQ
Bespreekbaar
Prijs

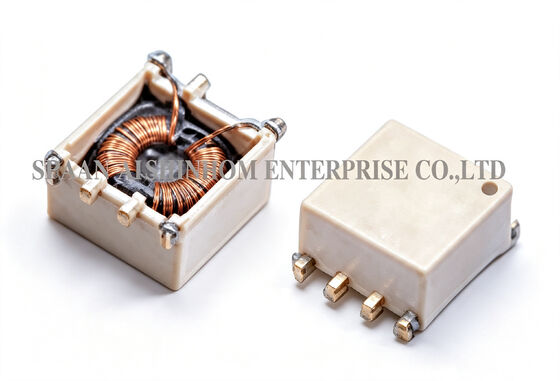

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Inductie: 10uH tot 300uH
Tolerantie: ± 30%
Nominale stroom: 1,5A tot 2,5A
Testfrequentie: 10 kHz
Bedrijfstemperatuur: -25℃ tot +105℃
Opslagtemperatuur: -25℃ tot +105℃
Markeren:

SMD Toroïdale Common Mode Choke

,

STR0602 Common Mode Choke

,

Common-mode-choke voor switch-mode voedingsmiddelen
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: STR0602-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 100000/maand
Productomschrijving

STR0602 Series common mode inductor,SMT Toroidal Ferrtie Core Common Mode Choke met inductance van 10uH tot 300uH

DeSTR0602 reeksSMD toroïdale common-mode-knoeisel gebruikt eenferriet toroïdale kerneneenlaagse wikkelingHet biedt een extreem lage inter-windingcapaciteit en onderdrukt effectief common-mode-interferentie.Inductieterrein bedekt10 μH tot 300 μH. De DCR varieert van25mΩ tot 70mΩDe compacte verpakking bespaart PCB-ruimte.Alle materialen zijnUL94V-0De brandvertrager is gecertificeerd.SMD-pakketondersteunt tape- en rollenverpakking en geautomatiseerde oppervlakte-montage.Het wordt veel gebruikt incompacte elektronische ballasts,schakeling van stroomvoorzieningen, en diverseonderdrukking van interferentie in de gemeenschappelijke modustoepassingen.

GEMEENSTELEN:

  1. Inductaantiebereik 10uH tot 300uH
  2. DCR: 25mΩ tot 70mΩ
  3. Compact ontwerp.
  4. Eenlaagse wikkeling voor minimale capaciteit.
  5. Voldoet aan de UL 94V-0 ontvlambaarheidsnorm.
  6. Verkrijgbaar op band en spoel voor automatische oppervlakte montage.

Gemeenschappelijke toepassingen

  1. Onderdrukking van interferenties in de normale modus
  2. Compacte elektronische ballasts in lampen
  3. Compacte schakelmodus-stroomvoorzieningen
SMD Toroïdale Common Mode Choke STR0602 serie 10μH-300μH voor switch-mode voedingsmiddelen
IDC Max:
Bepaald bij op elkaar oplegging
RDC:
QuadTech 1880 Milliohmmeter
Soldeermethoden:
Stoomfase, infrarood terugstroom
Voor de vervaardiging van elektrische apparaten:
260°C gedurende 10 seconden
Resistentie tegen oplosmiddelen:
Voldoet aan MIL-STD-202E

Opmerking: de productspecificaties kunnen worden aangepast.

Veelgestelde vragen

V: Wat is het induktansbereik van de STR0602-serie?

A:DeSTR0602 reeksbedraagt een inductantiebereik van10 μH tot 300 μH, die een breed scala aan toepassingen omvat, van kleine tot middelgrote inductantiewaarden.terwijl hogere inductantiewaarden geschikt zijn voor onderdrukking van interferentie in lage frequentie.

V: Wat zijn de voordelen van eenlaagse wikkeling?

A:Eenlaagse wikkeling elimineert de parasitaire capaciteit tussen de lagen en zorgt voor een hogere common-mode-impedantie en een stabielere filterprestatie over een breed frequentiebereik.De eenlaagse structuur biedt ook een betere warmteafvoer en een consistenter wikkelen, waardoor het geschikt is voor energieontwerpen met strikte eisen voor EMI-onderdrukking.
