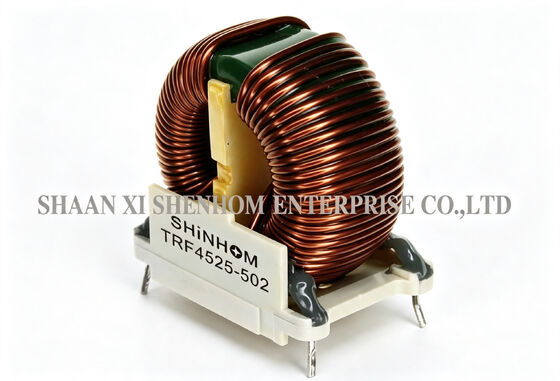

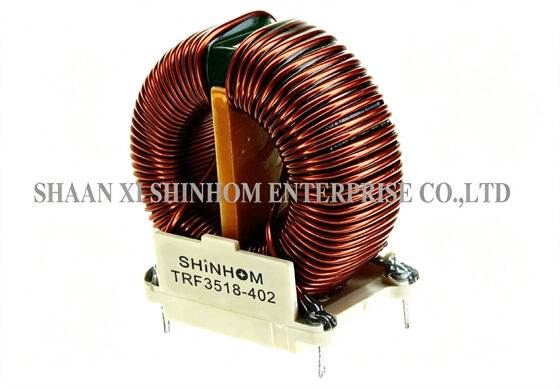

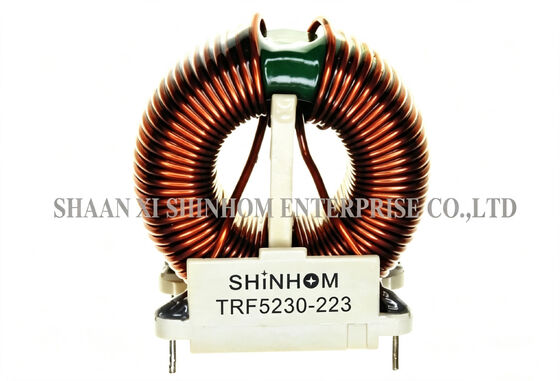

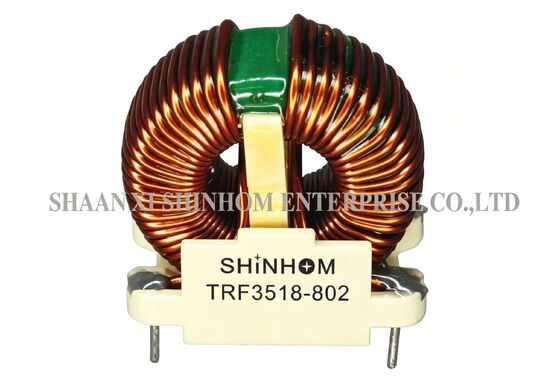

Hoogfrequente Toroidale Common Mode Choke TRF-serie voor AC/DC- en DC/DC-lijngeluidsonderdrukking

De TRF-serie hoogfrequente toroidale common-mode choke maakt gebruik van een toroïdale kern en een dubbele wikkeling. Nominale stroom varieert van 1,5A tot 18A. Inductantie varieert van 1mH tot 120mH. De common-mode resonantiefrequentie varieert van 100KHz tot 3MHz. Het product biedt uitstekende mechanische sterkte, lage DCR en lage temperatuurstijging. Het elimineert effectief elektromagnetische ruis in stroom- en signaalkringlopen. Meerdere PCB-montagebehuizingen zijn beschikbaar om aan verschillende lay-outvereisten te voldoen. Bedrijfstemperatuurbereik: -40°C tot +105°C. Het wordt veel gebruikt in AC/DC en DC/DC lijnruisonderdrukking, communicatiesystemen, auto-elektronica, LCD/PDP TV's en computer randapparatuur.

• 1,5A tot 18A nominale waarden
• 1mH tot 120mH dubbele chokes
• Uitstekende Mechanische Sterkte
• 100KHz tot 3MHz common mode resonantie
• Hoge Betrouwbaarheid en diverse PCB-montagebehuizing
• Lage weerstand en temperatuurstijging

• DC/DC, AC/DC lijnruisonderdrukking
• Communicatiesysteem
• Automotive Systemen
• LCD/PDP Televisies
• Computer Randapparatuur Het voldoet aan de normen van FCC VCCI CISPR FTZ, etc., en elimineert elektromagnetische ruis van stroom- en signaalkringlopen.

• Inductantie tolerantie in +50% -30%
• Max bedrijfsspanning: 250V bij 40°C
• IDC Max: nominale AC/DC stroom A @40°C
• Hi-Pot 1500Vac wikkeling naar wikkeling 3S.
• Inductantie Test: 10KHz 0.1V HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• Piekstroom Max 10ms: 20X IDC
• Bedrijfstemperatuur: -40°C tot +105°C
• Opslagtemperatuur: -40°C tot +105°C
• Weerstand tegen soldeerhitte: 260°C gedurende 10 seconden

V: Aan welke EMI-normen voldoet dit product?

A: De TRF-serie common-mode chokes voldoen aan internationale EMI-normen, waaronder FCC, VCCI, CISPR en FTZ. Ze helpen uw producten te voldoen aan de emissietests en verminderen elektromagnetische interferentie op stroom- en signaallijnen.

V: Wat is de betekenis van de 100KHz-3MHz common-mode resonantiefrequentie?

A: Common-mode chokes bieden de hoogste common-mode impedantie nabij de resonantiefrequentie, waardoor optimale ruisonderdrukking wordt bereikt. Het resonantiefrequentiebereik van 100KHz-3MHz dekt de belangrijkste geleide EMI-frequentiebanden van schakelende voedingen en digitale circuits, wat zorgt voor effectieve demping van common-mode ruis in kritieke frequentiebereiken.

V: Hoe beïnvloedt de +50%/-30% inductantietolerantie de selectie?

A: Dit tolerantiebereik betekent dat de werkelijke inductantie tot 50% hoger of 30% lager kan zijn dan de nominale waarde. Bij EMI-filtertoepassingen, bij het selecteren, moet u ervoor zorgen dat de inductantie voldoet aan de minimale filtervereisten over het gehele temperatuur- en bedrijfsstroombereik. We raden aan om voldoende marge te laten in kritische ontwerpen.
