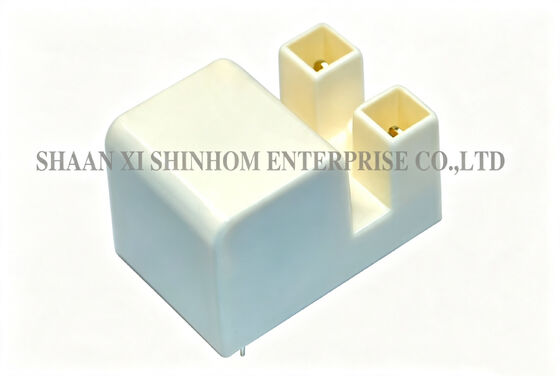

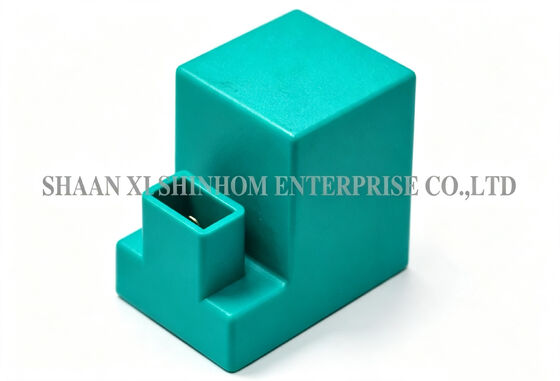

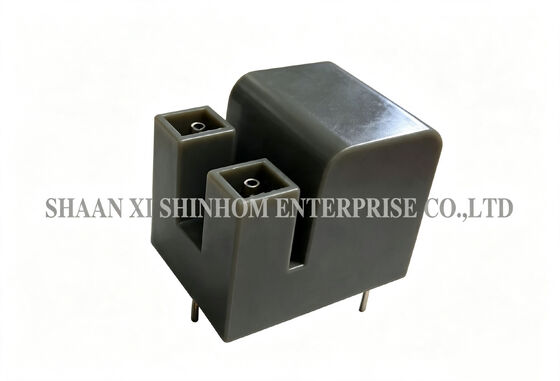

Hoogspanningsontstekingstransformator 15KV voor Gas/Oliebranders en Ozongeneratoren

3000 STUKS
MOQ
Bespreekbaar
Prijs
High Voltage Ignition Transformer 15KV for Gas/Oil Burners and Ozone Generators
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Kernmateriaal: Ferriet -kern
Uitgangsspanning: 15 kv
Type: Hoogspanningsbobine
Gebruik: CPU-koeler
Maat: 38,9*25,0*25,5mm
Turn Ratio: 69:1
Markeren:

15KV ontstekingstransformator voor branders

,

hoogspannings transformator voor ozongeneratoren

,

gasoliebrander ontstekingstransformator
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: HT3825-690
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving
Hoogspanningsontstekingstransformator

Dit.een hoogspanningsontstekingstransformeris ontworpen voor ontsteking van gas-/oliebrander, ozongenerator aandrijving en industriële hoogspanningspulstoepassingen.Het product maakt gebruik van een hoogfrequente step-up topologie met een draaiverhouding van 69.5:1. Het verhoogt efficiënt de laagspanningsinvoer naar de hoogspanningsimpulsuitgang, waardoor een sterke ontstekingsenergie en een snelle respons worden geboden. Primaire inductance: 12μH. Secundaire inductance: 40mH. Primaire DCR: 75mΩ.Secundaire DCRHet wordt veel gebruikt in gasbranders, olieverhitte ketels, ozongeneratoren en diverse industriële hoogspanningspulsapparatuur.

Kenmerken
  • met een vermogen van niet meer dan 50 W
  • Transformatoren op maat voor het aantal toepassingen
  • met een vermogen van niet meer dan 50 W
  • Op maat gemaakte specificaties worden aanvaard
Toepassingen
  • Ontstekingsinrichtingen voor gaswaterverwarmers
  • met een vermogen van niet meer dan 10 kg
  • industriële ozongeneratoren
  • Luchtzuiveringssystemen
  • met een vermogen van niet meer dan 10 W
  • Elektronische ontsteking van een gaskoker
  • Industriële verbrandingsregelsystemen
  • Wetenschappelijk onderzoek Hoogspanningspulsbronnen
Elektrische specificatie
Parameter Waarde
Inductaantie (Pin2-1) 12uH±30%@1KHz,0.3V
Inductaantie (Pin4-3) 40mH±10%@1KHz,0.3V
Draaiverhouding Sec:Pri=69.5
DCR (Pin2-1) 75 mΩ ± 10%
DCR (Pin4-3) 81.8Ω±10%

Hoogspanningsontstekingstransformator 15KV voor Gas/Oliebranders en Ozongeneratoren

Opmerkingen: Meer producten kunnen worden aangepast

Hoogspanningsontstekingstransformator 15KV voor Gas/Oliebranders en Ozongeneratoren


Hoogspanningsontstekingstransformator 15KV voor Gas/Oliebranders en OzongeneratorenHoogspanningsontstekingstransformator 15KV voor Gas/Oliebranders en OzongeneratorenHoogspanningsontstekingstransformator 15KV voor Gas/Oliebranders en Ozongeneratoren



Veelgestelde vragen

V: Hoe wordt de uitgangsspanning berekend voor een draaiband van 69?5:1?

A: De theoretische uitgangsspanning is: Output Voltage = Input Voltage × Turns Ratio (69,5). Bijvoorbeeld bij 12V-invoer is de theoretische uitgang ongeveer 834V. Bij 24V-invoer is het ongeveer 1,668V. De werkelijke uitgangsspanning wordt beïnvloed door belastingomstandigheden, kernverlies en parasitaire parameters.We raden u aan om daadwerkelijke metingen uit te voeren op basis van uw ontsteking gat en medium.

V: Wat zijn de waarden van de primaire en secundaire induktansie van de wikkeling?

A: Inductiviteit van primaire wikkeling (Pin2-1) is 12μH ± 30%. Inductiviteit van secundaire wikkeling (Pin4-3) is 40mH ± 10%.

V: Wat zijn de primaire en secundaire DCR-waarden?

A: De primaire DCR (Pin2-1) is 75mΩ ±10%. De secundaire DCR (Pin4-3) is 81,8Ω ±10%. De hogere secundaire DCR is te wijten aan het grote aantal secundaire bochten en de fijne draadmeter.Dit is een normaal kenmerk van hoogspanningstransformatoren..
