Low Loss Toroidal Choke TR-serie voor hoogfrequente elektronische apparatuur

TR Serie Toroidale smoorspoelen, spoelen voor hoogfrequente toepassingen, Smoorspoelen

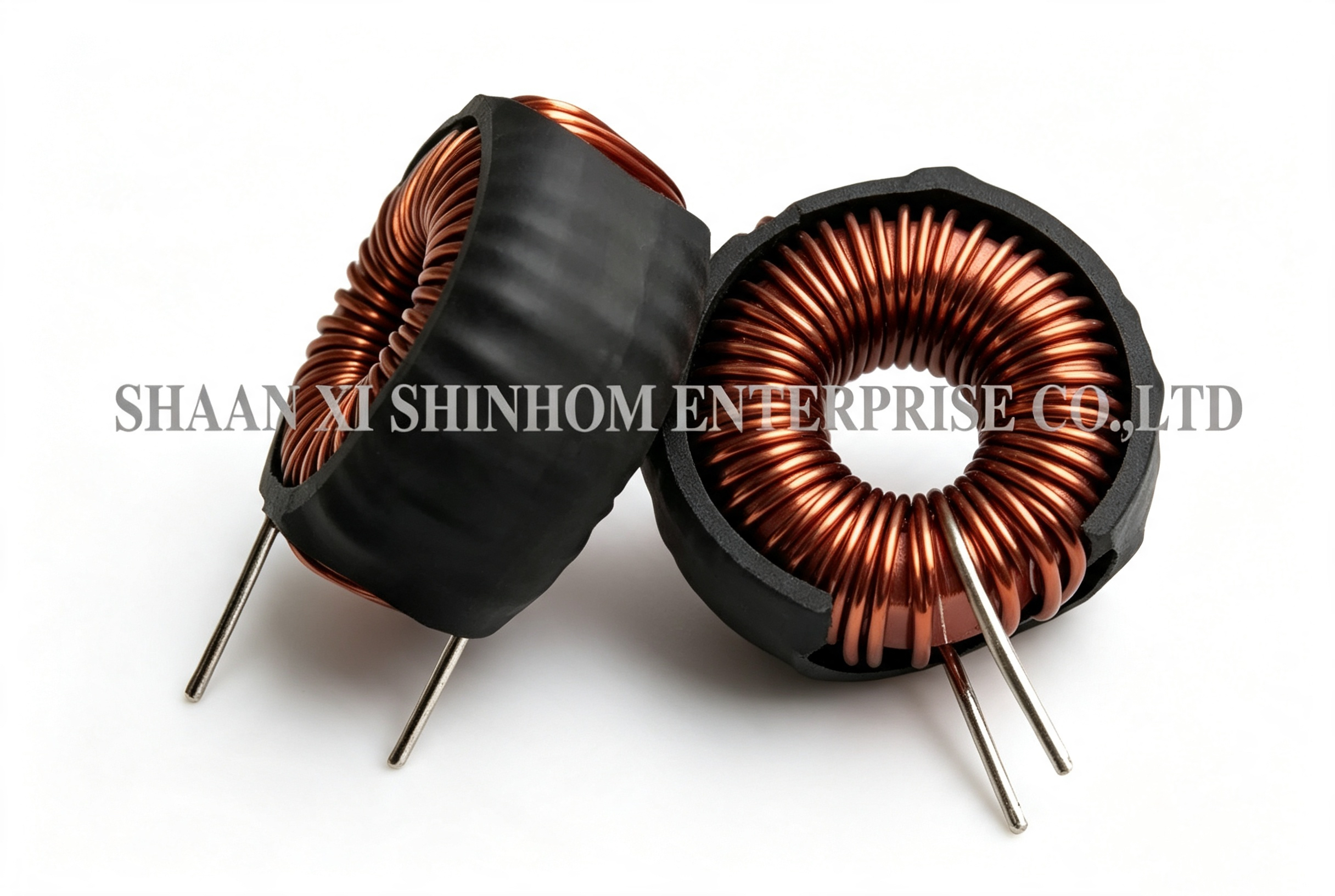

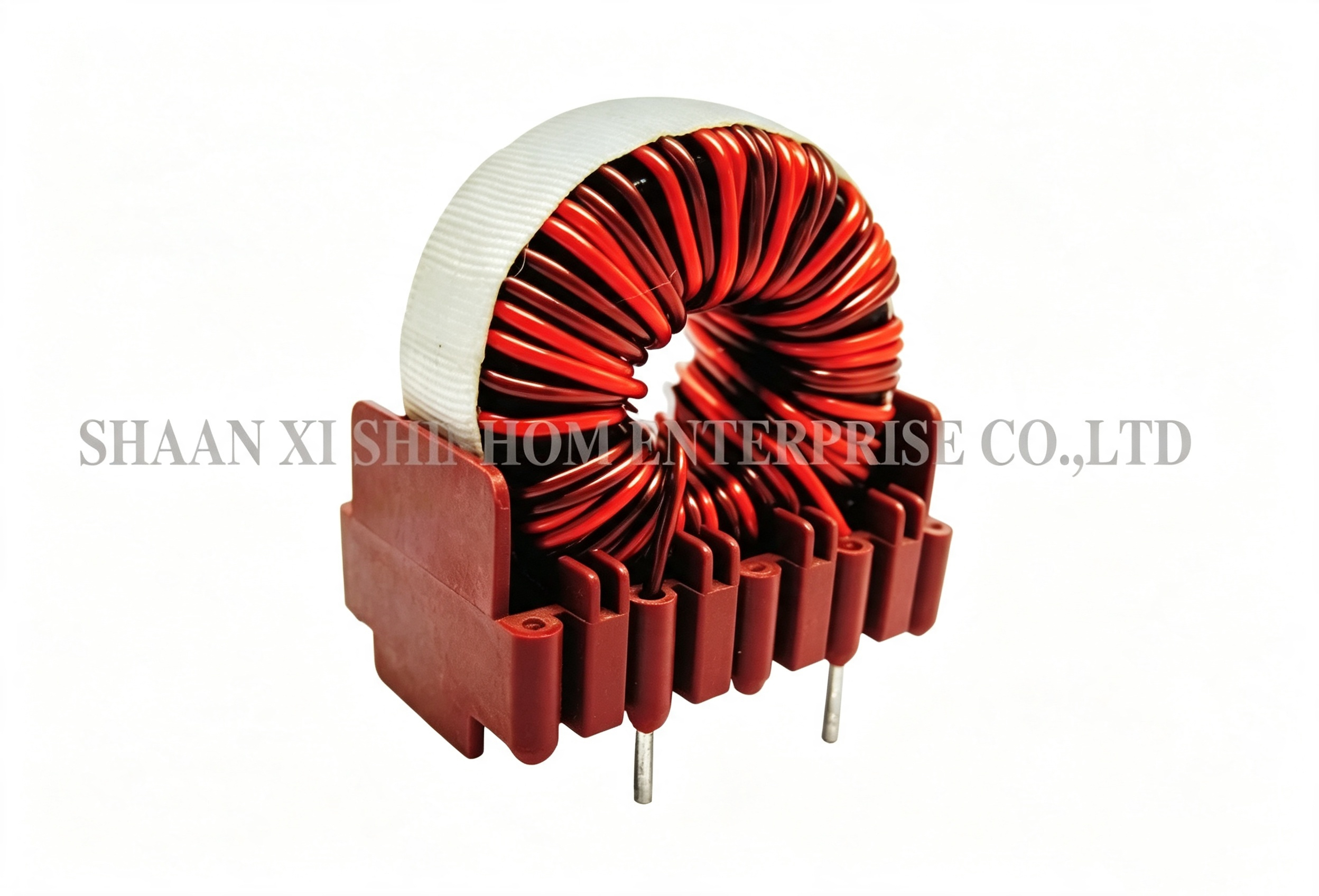

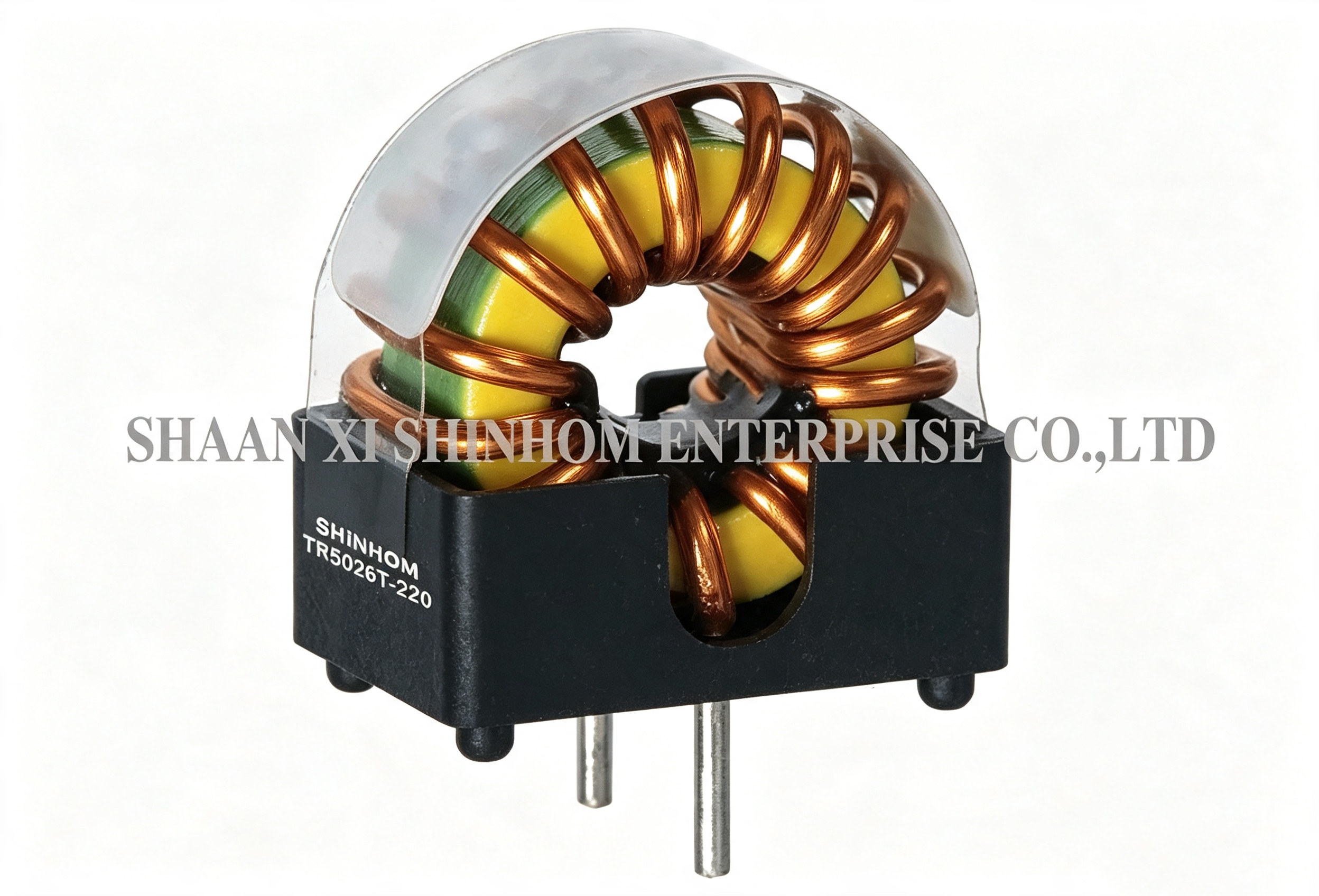

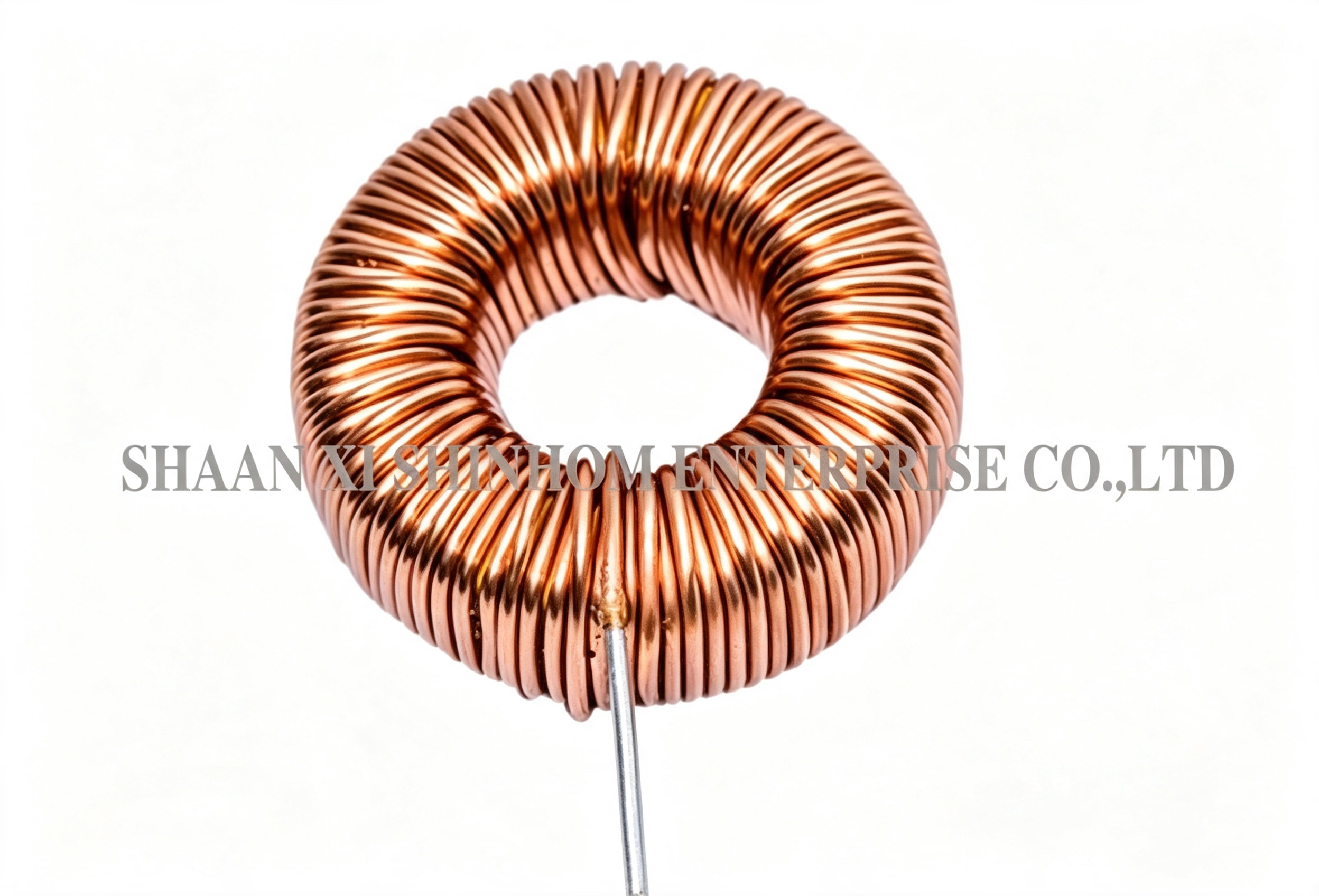

TR-serietoroidale smoorspoel / vermogensspoel is ontworpen voor hoogfrequente schakelende voedingen en elektronische apparatuur. Het biedt een laag verlies bij hoge frequenties en uitstekende EMI-onderdrukking. Het product maakt gebruik van een toroïdale kernstructuur met extreem lage lekkageflux, waardoor elektromagnetische interferentie effectief wordt verminderd. Meerdere kernmateriaalopties zijn beschikbaar, waaronder MPP, High Flux, Sendust / Carbonyl Iron en Iron Powder kernen, geschikt voor verschillende frequentie- en vermogensvereisten. Zowel SMD- als through-hole-pakketten worden ondersteund. Het low-profile ontwerp bespaart ruimte. Het wordt veel gebruikt in schakelende voedingen, filtering van voedingslijnen, EMI/RFI-onderdrukking en diverse hoogfrequente elektronische apparaten.

Kenmerken

• Hoge frequentie en laag verlies
• Toroidale spoel
• Voor uitstekende EMI-onderdrukking
• Klein profiel
• Grote stroom
• Lage weerstand
• MPP, hi-flux, sendust/RF carbonyl en ijzerpoederkern
• SMT en low profile beschikbaar
• RoHS-compatibele (loodvrije) versies beschikbaar
• Goede frequentiekarakteristiek

Toepassingen

• Veel toegepast in diverse schakelende voedingen en hoogfrequente elektronische apparatuur
• Filtering van voedingslijnen, EMI/RFI voor schakelende voedingen

Specificaties

• Nominale spanning: AC/DC 250V
• Weerstandsspanning niveau: AC 2KV, 1 minuut
• Isolatieweerstand: DC 500V, 100 ohm, min
• Isolatieniveau: B (130°C)
• Bedrijfstemperatuurbereik: -25°C - 85°C
• Minimaal inductiebereik: 4.7uH-20mH 1kHz
• Nominaal stroombereik: 0.2-30A

Productomschrijving

Wij kunnen SMD-vermogensspoelen en vele andere spoelen leveren

Opmerking:

We hebben RoHS, ISO9001 certificaten verkregen. De goede kwaliteit en lage prijs met hoog prestige trokken meer klanten aan. Als u geïnteresseerd bent in onze producten, vertel ons dan welke soorten producten u nodig heeft en meer informatie hierover. Wij kunnen monsters leveren volgens uw vereisten.

FAQ

V: Welke kernmaterialen zijn beschikbaar voor de TR-serie? Hoe te kiezen?

A: De TR-serie biedt vijf kernmateriaalopties: MPP (Molybdenum Permalloy Powder), High Flux, Sendust, Carbonyl Iron en Iron Powder. MPP biedt het laagste verlies en de beste temperatuurstabiliteit, geschikt voor hoogfrequente, precisie-toepassingen. High Flux heeft een hoge verzadigingsdichtheid, geschikt voor hoogvermogen-toepassingen. Sendust biedt een goede prijs-prestatieverhouding. Carbonyl Iron heeft uitstekende hoogfrequente eigenschappen. Iron Powder is de goedkoopste. De selectie moet gebaseerd zijn op de bedrijfsfrequentie, het vermogen en de kostenvereisten.

V: Hoe te kiezen tussen SMD- en through-hole-pakketten?

A: SMD-pakket is geschikt voor geautomatiseerde SMT-productielijnen, ideaal voor massaproductie. Through-hole-pakket is geschikt voor golfsolderen, waardoor handmatig solderen en prototypen eenvoudig is. Kies op basis van uw PCB-ontwerp en productieproces.

V: Hoe selecteer ik de nominale stroom van 0.2A tot 30A?

A: Bij de selectie raden we aan een nominale stroom te kiezen van ten minste 1,2 tot 1,5 keer de maximale bedrijfsstroom. Dit biedt voldoende marge om kernverzadiging te voorkomen, wat de filterprestaties zou verminderen. Houd ook rekening met stroomreductie bij hoge temperaturen om ervoor te zorgen dat de componenttemperatuur niet hoger wordt dan 85°C.
