High Current SMD Power Inductor HCB0404/0505 Serie voor Servers en VRM Voeding

5000 stuks
MOQ
Bespreekbaar
Prijs

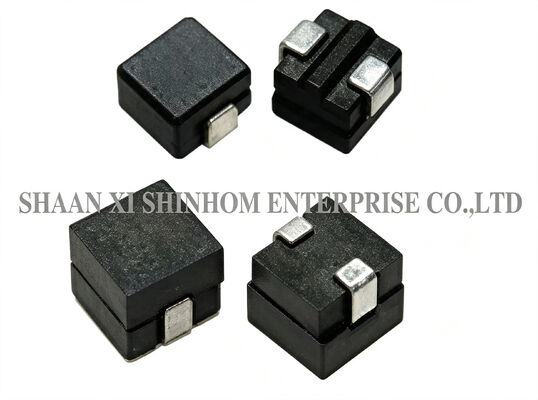

High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 14A tot 40A
Inductantie bereik: 22 nH tot 110 nH
Installatie: smt
Stootkussengrootte: 4,0*4,0 mm of 5,0*5,0 mm
Testfrequentie: 100 KHz / 0,1 V bij 25 ℃ (1 MHz/0,1 V voor 22 NM)
Bedrijfstemperatuur: -40℃ tot +125℃ (omgevingstemperatuur plus eigen temperatuurstijging)
Markeren:

High Current SMD Power Inductor

,

HCB0404/0505 Serie Inductor

,

Power Inductor voor Servers VRM
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: HCB0404/0505
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving

De HCB0404/0505 serie high-current SMD power inductor maakt gebruik van een ferrietkern en een ontwerp met laag verlies. Het biedt een hoge stroomcapaciteit (14A tot 40A) en lage kernverliezen, geschikt voor toepassingen met voedingen met een hoge vermogensdichtheid.Het inductantiebereik omvat 22nH tot 110nH, wat voldoet aan verschillende ontwerpvereisten.Het wordt veel gebruikt in draagbare elektronische apparaten, servers en werkstations, datanetwerken en opslagsystemen, laptops en desktops, grafische kaarten en batterijgevoede systemen, meerfasige spanningsregelaars, en VRM spanningsregelaarmodules.

KENMERKEN:
  • Hoge stroomvoerende capaciteit
  • Lage kernverliezen
  • Inductantiebereik van 22nH tot 110nH
  • Stroombereik van 14A tot 40A
  • Ferrietkernmateriaal
TOEPASSINGEN:
  • Draagbare elektronica
  • Servers en werkstations
  • Datanetwerken en opslagsystemen
  • Notebook- en desktopcomputers
  • Grafische kaarten en batterijgevoede systemen
  • Meerfasige regelaars
  • Spanningsregelaarmodule (VRM)
OPMERKINGEN:
  • Testfrequentie: 100KHz / 0.1V@25℃ (1MHz/0.1V voor 22NM)
  • Irms: DC-stroom voor een geschatte temperatuurstijging van 40℃ zonder kernverlies
  • Isat1: Piekstroom voor ongeveer 20% afname bij +25℃
  • Isat2: Piekstroom voor ongeveer 20% afname bij +125℃
  • Bedrijfstemperatuur: -40℃ tot +125℃ (omgevingstemperatuur plus eigen temperatuurstijging)
  • Opslagtemperatuur: -40℃ tot +125℃
High Current SMD Power Inductor HCB0404/0505 Serie voor Servers en VRM Voeding High Current SMD Power Inductor HCB0404/0505 Serie voor Servers en VRM Voeding

Opmerking: Productspecificaties kunnen worden aangepast.

FAQ

V: Wat zijn de voordelen van lage kernverliezen?

A: Lage kernverliezen verminderen warmteontwikkeling tijdens bedrijf op hoge frequentie, verbeteren de conversie-efficiëntie, verlagen de temperatuurstijging en verlengen de levensduur van het product. Het helpt ook te voldoen aan de thermische en betrouwbaarheidsvereisten van ontwerpen met voedingen met een hoge dichtheid.

V: Wat is het verschil tussen Irms en Isat?

A: Irms (nominale stroom) is de DC-stroomwaarde die een temperatuurstijging van ongeveer 40°C in de spoel veroorzaakt. Isat1 is de piekwaarde van de stroom waarbij de inductie met ongeveer 20% afneemt bij +25°C. Isat2 is de piekwaarde van de stroom waarbij de inductie met ongeveer 20% afneemt bij +125°C. Voor selectie neemt u de laagste van de twee waarden en zorgt u ervoor dat de componenttemperatuur (omgevingstemperatuur + temperatuurstijging) niet hoger is dan 125°C.
