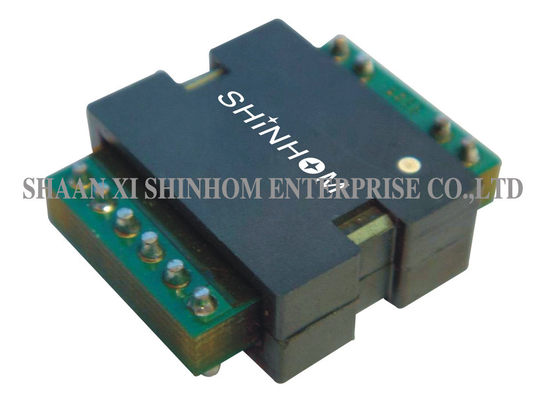

Hoogfrequente platte transformator 3000W Lage EMI voor telecom- en automobielsystemen

Dit.planar transformerHet is ontworpen voor DC/DC- en DC/AC-conversie toepassingen.3000 Wen stroom tot73ADe maat van het pad is:23.5 mm × 19.5 mm.Het product biedtultralage lekkage-inductiviteit (< 0,2%),hoge vermogendichtheid (5W-25kW per onderdeel), enlage EMI-straling.

Meerdere kerngroottes zijn verkrijgbaar vanafEE14 tot EE100Het ondersteunt horizontale/verticale montage, door-gat/SMT, en pin/fly lead terminatie en montage opties, compatibel met alle SMPS topologieën.

Het wordt veel gebruikt in DC/DC-stroomvoorzieningen met een hoge dichtheid, telecomapparatuur, industriële besturingssystemen en auto- en zware voertuigsystemen.

• met een vermogen van niet meer dan 50 W
• met een vermogen van niet meer dan 300 W
• met een vermogen van niet meer dan 50 W
• met een breedte van niet meer dan 50 mm
• met een vermogen van niet meer dan 50 W
• EE14/EE16/EE18/EE22/EE32/EE38/EE43/EE64/EE100 platte transformator
• Buiten de winkel SMT planar transformer
• Vermogenbereik: tot 3000 W
• De "techniek" voor de "ontwikkeling" van de "technologie" omvat:
• Kosteneffectieve en concurrerende prijzen.
• Minimale elektromagnetische interferentie (EMI).
• Hoge specifieke vermogendichtheid (5W-25kW per onderdeel).
• Hoog kruip- en afstandsverkeer tussen primaire en
• Toepasselijk op alle SMPS-topologieën.
• Verscheidene opties voor montage en terminals (horizontaal, verticaal, door-gaten, SMT, pinnen, vliegkabel en meer).
• Speciaal ontworpen warmteverspreidende sluiten.

• Hoge dichtheid en hoge energie-efficiëntie.
• Hoge stroom gelijkstroom/ gelijkstroom stroomtoevoer hoge stroom.
• De hoofdinductor van de wikkels dient als een uitgangsversperring.
• Terwijl de hulpwikkelingen bedienen, Input stroom naar de PM ((TI25S1604).
• Telecommunicatie, industriële besturingssystemen,
• Automobiele voertuigsystemen en voertuigsystemen voor zware apparatuur

• Inductantie van PE 20s1604 gemeten op Agilient/HP4284 tussen pinnen 7 en 11 bij 100 kHz, 0,1 Vrms.
• De nominale IDC bedraagt 85% van de IDC-verzadiging of van de IDC-verwarming, afhankelijk van wat lager is.
• De IDC-verzadiging is de stroom die ervoor zorgt dat de inductance met 15% van de nominale waarde daalt.
• De IDC-verwarming is de stroom die de temperatuur van het onderdeel met ongeveer 45°C verhoogt.
