Kenmerken

Specificaties

Modelnummer: EE/EF-type

Type: Zacht Magnetisch

Productnaam: Werkend in hoogfrequente zachte magnetische Mn-Zn ferrietkern

Materiaal: Mn-Zn Ferrite Core

Sollicitatie: Industriële magneet, elektronische producten

Aangepast: Aangepast

Markeren:

EE EF ferrietkernen met een laag verlies

Hoogfrequente Mn-Zn-ferrietkernen

met een vermogen van niet meer dan 50 W

Basis informatie

Plaats van herkomst: China

Merknaam: Shinhom

Certificering: RoHS

Modelnummer: EE

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Karton

Levertijd: 4 tot 8 weken

Betalingscondities: T/T

Levering vermogen: 100000/maand

Galerij

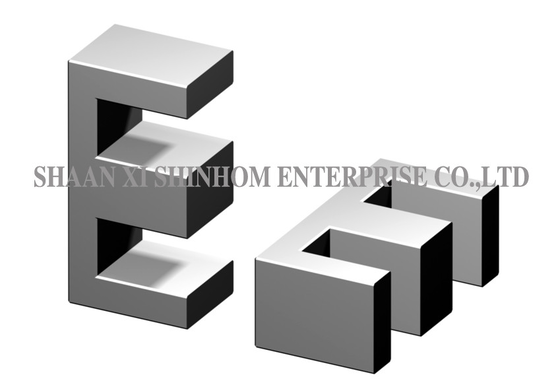

EE/EF type ferrietkernen laagverlies hoogfrequente Mn-Zn materiaal voor transformatoren en inductoren

Productomschrijving

DeKern van ferriet van het type EE/EFis vervaardigd van mangaan-zinc (Mn-Zn) materiaal en biedt lage verliezen en hoogfrequente eigenschappen, speciaal ontworpen voor transformator- en inductortoepassingen.Het product biedt een hoge verzadigingsstroomdichtheidEen laag DCR vermindert effectief het vermogenverlies. Een goede geluidscontrole zorgt voor een stabiele werking van het systeem.De compacte afmetingen leveren een hoge stroom met een uitstekende verstikkingsvermogenHet wordt veel gebruikt in transformatoren, inductieverwarming, omvormers, elektrische stroomvoorzieningen,en ozongeneratoren.

Kenmerken

Hoog verzadigd materiaal, lage kosten en hoge efficiëntie
breed inductantiebereik, hoge stroomcapaciteit, laag magnetisch lek
lage gelijkstroomweerstand, goede geluidsbeheersing door de toroïdale constructie
Kenmerken: klein volume, grote stroomopbrengst, uitstekende stroomverstikkingsprestaties.
Verscheidene materialen beschikbaar om aan verschillende frequentievereisten te voldoen

Toepassingen

Transformatoren
Inductieverwarmingsapparatuur
Verwarmers voor omvormers
Elektrische voedingsmiddelen voor elektroplating
Ozongeneratoren
Schakeling van stroomvoorzieningen
Inducteurs voor de correctie van de vermogensafwijking (PFC)
Filterinductoren

Kernbereik:

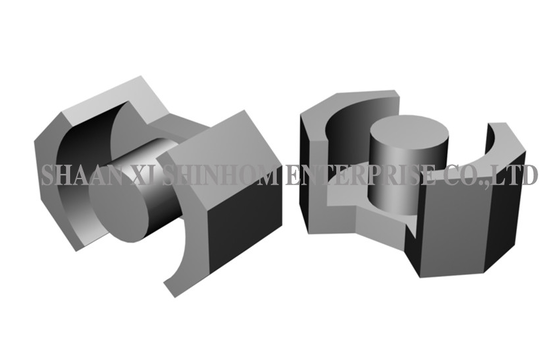

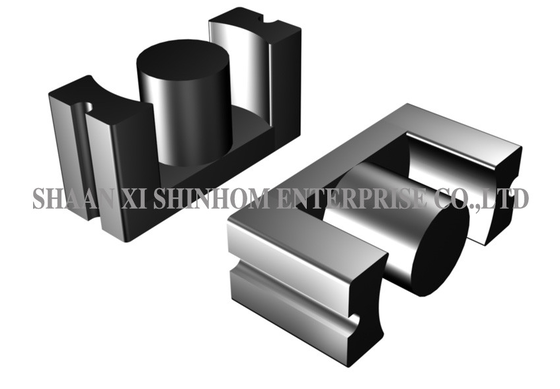

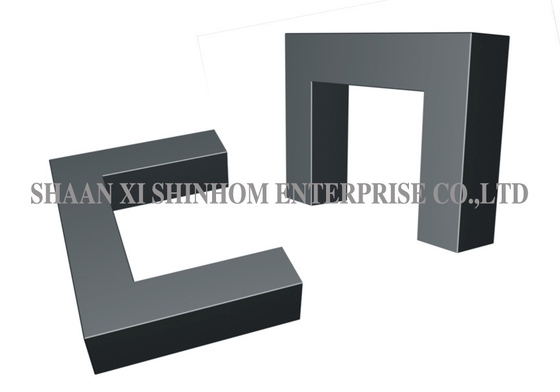

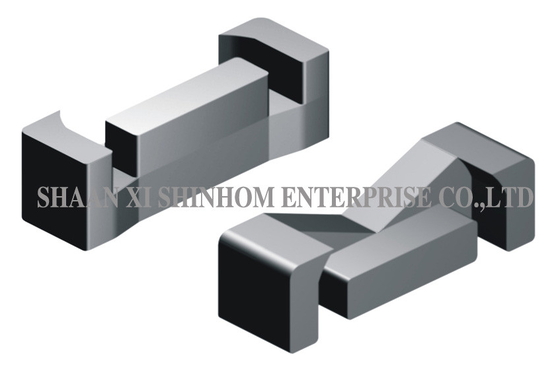

EI-kernen, EE/EF-kernen, EER/ETD-kernen, UU-kernen, UYF-kernen, EP-kernen, RM-kernen, PM-kernen, PQ-kernen, ET/FT-kernen, T-kernen

TYPE	Afmeting ((mm)
TYPE	Een	B.	C	D	E	F
EE8	8.3±0.2	6	1.8 ± 0.2	3.6 ± 0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4 ± 0.2	4.6 ± 0.3	4.2 ± 0.2	5.4 ± 0.2
EE11	11.0±0.3	8	2.4 ± 0.2	5.0±0.2	4.2 ± 0.2	5.5±0.2
EE13	12.9 ± 0.3	8.5	2.8 ± 0.2	6.0±0.3	3.6 ± 0.2	5.0±0.3
EE13A	13.0±0.3	10.2 ± 0.3	2.6 ± 0.2	5.9 ± 0.2	4.6 ± 0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8 ± 0.2	4.8 ± 0.2	5.2 ± 0.2	7.2 ± 0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9 ± 0.2	8.0±0.2
EE19	19.0±0.3	14	4.8 ± 0.3	4.8 ± 0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min.	4.85±0.25	4.85±0.25	11.2 ± 0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4 ± 0.3	9.2 ± 0.3
EE25	25.0±0.4	18.6 ± 0.3	6.5±0.3	6.5±0.3	6.8 ± 0.2	10.0±0.2
EF25	25.0±0.4	18.6 ± 0.3	7.2 ± 0.3	7.2 ± 0.3	6.8 ± 0.2	12.5±0.2
EE25.4	25.4 ± 0.7	18.7	6.5±0.2	6.3±0.3	6.6 ± 0.4	10.0±0.4
EEL25	25.5±0.6	19.4 ± 0.4	6.5±0.25	6.4 ± 0.25	13.1±0.25	16.3±0.25

EE/EF type ferrietkernen laagverlies hoogfrequente Mn-Zn materiaal voor transformatoren en inductoren

Veelgestelde vragen

V: Wat is het verschil tussen EE- en EF-kernen?

A: Kernen van het EE-type hebben symmetrische zijbenen met een vierkant of rond middelbeen met een dwarsdoorsnede.EF-kernen (Economic Flat) zijn platte en kosteneffectieve ontwerpen met compacter afmetingen, geschikt voor het monteren van PCB's met een hoge dichtheid en voor toepassingen met een laag profiel.

V: Wat zijn de kenmerken van mangan-zinc (Mn-Zn) ferriet in vergelijking met nikkel-zinc (Ni-Zn)?

A: Mangan-zincferriet biedt een hoge permeabiliteit, een hoge verzadigingsstroomdichtheid en een lage kostprijs, geschikt voor transformator- en inductortoepassingen met een lage tot middelgrote frequentie (≤1MHz).Nickel-zincferriet biedt een hoge weerstand, geschikt voor hoge frequentie (> 1MHz) EMI-onderdrukking en RF-toepassingen.

V: Welke kernreeksen zijn beschikbaar voor dit product?

A: Er zijn meerdere kernreeksen beschikbaar, waaronder EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT en T. Deze bestrijken toepassingen van signaaltransformatoren tot krachtige schakelvoorraden.
