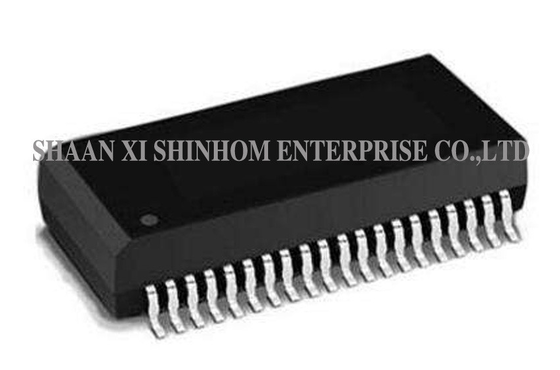

Quad Port 10/100Base-T Magnetics Module LAN-400 Series voor switches en routers

LAN-400 Serie 10/100 Base-T Magnetics modules, Enkele Poort 40PIN Magnetische Modules Lan Transformator

De LAN-400 serie 4-poorts 10/100Base-T Ethernet magnetische module is ontworpen voor multi-poort netwerkapparatuur. Vier onafhankelijke poorten zijn geïntegreerd in één module, wat PCB-ruimte bespaart. Het product voldoet aan de IEEE802.3 Ethernet-standaard. De open-circuit inductie is minimaal 350µH (@8mA bias). Het invoegverlies is ≤1.1dB (1-100MHz). De isolatiespanning is 1500VRMS. Het surface-mount pakket is geschikt voor geautomatiseerde SMT-productielijnen, met een compact 40-pins ontwerp. Het wordt veel gebruikt in 4-poorts schakelaars, routers, netwerkinterfacekaarten, industriële Ethernet-apparatuur en PoE-voedingen.

KENMERKEN

• IEEE 802.3 Ethernet Compatibel
• Quad Poort
• Surface Mountable
• Inductie: 350μH Min @ Idc=8mA
• Invoegverlies: -1.1 dB Max @ 1-100 MHz
• Hipot: 1500 VRMS Min
• Soldeermethoden: Golf, Reflow
• Bedrijfstemperatuur: 0℃ tot 70℃
• Opslagtemperatuur: -55℃ tot 125℃

Toepassingen

• 4-poorts Ethernet-schakelaars

• Netwerkrouters

• Netwerkinterfacekaarten (NIC)

• Industriële Ethernet-apparatuur

• PoE-voedingen

• Ingebouwde netwerkmodules

• Multi-poort netwerkapparatuur

• Breedbandtoegangsapparatuur

Veelgestelde Vragen

V: Wat zijn de voordelen van het 4-poorts geïntegreerde ontwerp?

A: Het 4-poorts geïntegreerde ontwerp integreert vier onafhankelijke Ethernet-transformatoren in één module. Vergeleken met het gebruik van vier enkele poorttransformatoren, bespaart het PCB-ruimte, vereenvoudigt het de lay-out, verlaagt het de assemblagekosten en verbetert het de productie-efficiëntie.

V: Wat is de open-circuit inductie (OCL) parameter van dit product?

A: De open-circuit inductie is minimaal 350µH (@8mA biasstroom), wat de integriteit van de signaaloverdracht en de common-mode afwijzingscapaciteit onder typische bedrijfsomstandigheden garandeert.

V: Hoe vraag ik samples aan? Wat is de levertijd?

A: U kunt een sample-aanvraag indienen via onze website of e-mail. Geef alstublieft uw bedrijfsgegevens en het beoogde model op. Samples zijn gratis en worden binnen 3-5 werkdagen verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
