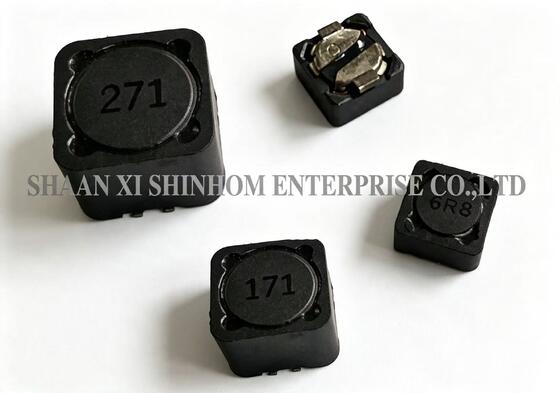

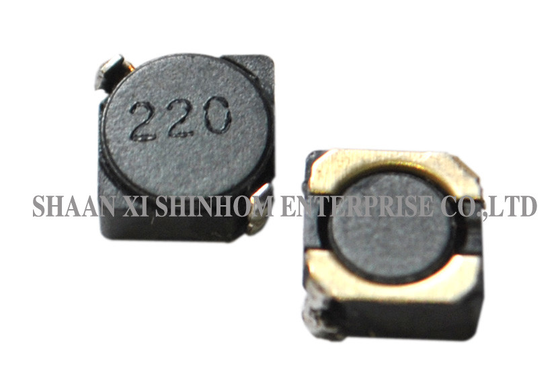

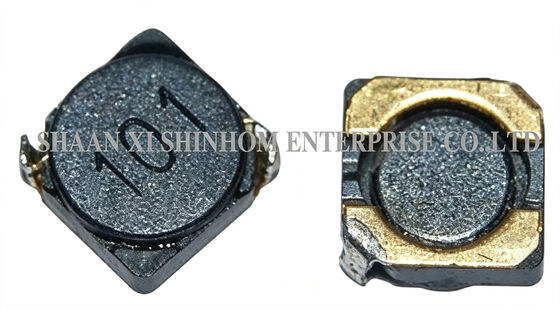

High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR voor notebooks en LCD-tv's

5000 stuks
MOQ
Bespreekbaar
Prijs
High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR for Notebooks and LCD TVs
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Inductie: 1uH tot 100uH
Max.stroom: 3,86A
Stootkussengrootte: 6,3 mm * 6,3 mm
Afscherming: Afgeschermd
Materiaal: Ferriet
Productnaam: SMD-Machtsinductor
Markeren:

SMD-inductor met schermen voor hoge stroom

,

Inducteur met een laag DCR-vermogen

,

SDRH5D18-inductor voor LCD-tv's
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SDRH5D18/5D28-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving
SDRH5D18/5D28 Serie 1uH tot 100uH magnetisch afgeschermde opbouw-vermogensspoelen, SMD-spoel, stroom tot 3,86A

De SDRH5D18/5D28 serie magnetisch afgeschermde SMD-vermogensspoel maakt gebruik van een magnetische afschermingsstructuur en een vierkant plat pakketontwerp. Het vermindert effectief EMI en is geschikt voor PCB-lay-outs met hoge dichtheid en toepassingen met beperkte ruimte. Het inductantiebereik omvat 1µH tot 100µH. De hoge stroomcapaciteit is tot 3,86A. Lage DCR zorgt voor een hoge conversie-efficiëntie. Het product biedt uitstekende mechanische sterkte, hoge betrouwbaarheid en uitstekende soldeerbaarheid, wat zorgt voor langdurige betrouwbare werking onder verschillende arbeidsomstandigheden. Het wordt veel gebruikt in videorecorders, laptops, DC-DC-converters, digitale videocamera's, communicatiesystemen, automotive energiesystemen, LCD/PDP-tv's, harde schijven, netwerksystemen en computer-randapparatuur.

KENMERKEN:
  • Magnetisch afgeschermde structuur
  • Lage DC-weerstand
  • Grote stroom tot 3,86A
  • Uitstekende mechanische sterkte
  • Hoge betrouwbaarheid en uitstekende soldeerbaarheid
  • Laag en vierkant profiel
  • Hoge hittebestendigheid
GEMEENSCHAPPELIJKE TOEPASSINGEN:
  • VCR's, Notebook, DC/DC-converters
  • Digitale videocamera's
  • Communicatiesysteem
  • Automotive systemen Voeding
  • LCD PDP Televisies
  • Harde schijven, Topset, XDSL
  • Netwerksystemen
  • Computer randapparatuur
TESTAPPARATUUR EN VOORWAARDEN:
  • Spoel testen: HP4284A (Equivalent acceptabel)
  • DCR: QuadTech 1880 Milliohmmeter
  • Q- HP4342A - SRF-HP4191A
  • IDC Max stroom wordt met 10% verminderd ten opzichte van de beginwaarde
  • Bedrijfstemperatuur: -40℃ tot +105℃
  • Opslagtemperatuur: -40℃ tot +105℃
  • Soldeermethoden: Dampfase, Infrarood Reflow
  • Weerstand tegen soldeerhitte: 260℃ gedurende 10 seconden
  • Oplosmiddelbestendigheid: Voldoet aan MIL-STD-202E

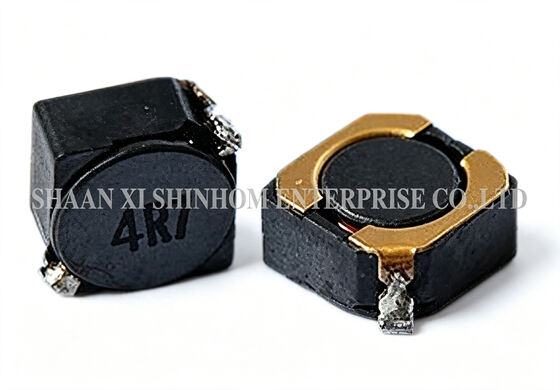

High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR voor notebooks en LCD-tv's

Opmerking: Productspecificaties kunnen worden aangepast.

FAQ
V: Wat zijn de voordelen van de magnetisch afgeschermde structuur?
A: De magnetisch afgeschermde structuur maakt gebruik van een gesloten magnetisch circuitontwerp om de magnetische flux binnen de kern te beperken. Het vermindert effectief lekkende flux en elektromagnetische interferentie naar nabijgelegen gevoelige circuits. In PCB-lay-outs met hoge dichtheid, zoals communicatieapparatuur en automotive elektronica, verbeteren afgeschermde spoelen de EMC-prestaties van het systeem aanzienlijk.
V: Wat zijn het inductantiebereik en de nominale stroom van deze serie?
A: Het inductantiebereik omvat 1µH tot 100µH, met een nominale stroom tot 3,86A. Het brede inductantiebereik en de hoge stroomcapaciteit maken het geschikt voor diverse toepassingen, van signaalfiltering tot stroomconversie.
V: Hoe wordt de nominale stroom gedefinieerd?
A: Nominale stroom wordt gedefinieerd als de DC-stroomwaarde waarbij de inductie met 10% daalt (IDC Max stroom wordt met 10% verminderd ten opzichte van de beginwaarde). Testomstandigheden zijn bij 20℃ omgevingstemperatuur. Houd in werkelijke toepassingen rekening met het effect van temperatuurstijging op de verzadigingsstroom en laat voldoende ontwerpmarge over.
