Hall Effect Stroomsensor HBC-X Serie 50A Galvanische Isolatie voor SMPS en Variabele Frequentie Aandrijvingen

Onderhandeling
MOQ
Bespreekbaar
Prijs

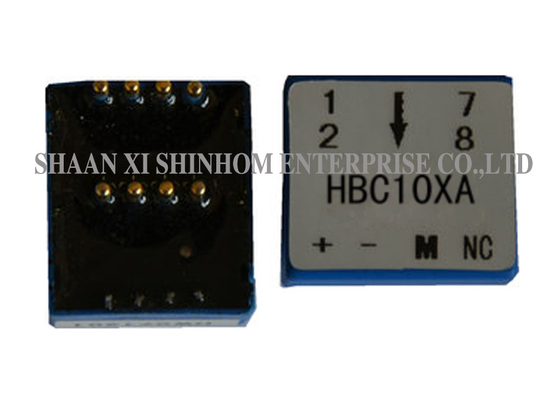

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Voedingsspanning: ±15V ±5%
Nominale invoer: 0A ~ 50A
Nominaal vermogen: 10mA ±0,5%,25mA ±0,5%,
Installatie: Montage van PCB's
Compensatiestroom: ≤±0,25mA
Aangepast: Ja
Markeren:

Hall Effect Stroomsensor 50A

,

Galvanische Isolatie Stroomsensor

,

HBC-X Serie SMPS Sensor
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: HBC-X
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving

DeHBC-X-seriegesloten-loop Hall effect stroom sensor maakt gebruik van een gesloten-loop (compensatie) principe, het verstrekken van elektrische isolatie tussen de primaire en secundaire circuits.met een meetbereik van0-50A. Het product heeft een voedingsspanning vanDC ±15V±5%. deEpoxide-pothousingHet biedt uitstekende vocht-, stof- en isolatiebescherming.hoge precisie,uitstekende lineariteit,laagtemperatuurdrift, enhoge afstoting door externe interferentieHet heeft een geoptimaliseerde responstijd.geen invoegverlies,laag stroomverbruik, gemakkelijk te installeren, enaanpassingsondersteuning. Het wordt veel gebruikt inomvormers,UPS,fotovoltaïsche stroomsensoren,schakeling van stroomvoorzieningen,met een vermogen van niet meer dan 50 W, en diversenieuwe energietoepassingen.

Kenmerken

  • Meetbereik ️ 0-50A
  • Voedingsspanning ️ DC ±15V ±5%
  • Meetbeginsel ∼ gesloten lus Hall-effect
  • Isolatie ∼ elektrische isolatie tussen primair en secundair
  • Pottenproces ∙ epoxyhars
  • Nauwkeurigheid ️ hoge nauwkeurigheid
  • Lineariteit: uitstekend
  • Metingstype: gelijkstroom / wisselstroom / pols

Toepassingen

  • Invertertoepassingen
  • AC/DC-aandrijving met variabele snelheid
  • Ononderbroken stroomvoorziening (UPS)
  • Stroomvoorzieningen met schakelmodus (SMPS)
  • Toepassingen van fotovoltaïsche (PV) stroom
  • Meting van de doos van de nieuwe energiecombinator
  • Automobilische toepassingen
  • Elektrische laadapparatuur voor elektrische voertuigen
  • Frequentieomzetting van huishoudelijke apparaten Elektromagnetische waterverwarmingstroommeting

Elektrische gegevens:

HBC10XA HBC20XA HBC30XA HBC50XA
Nominale invoerstroom 10 20 30 50 Een
Teststroombereik 20 40 60 100 Een
Draaiverhouding 1000 1000 1500 2500 T
Sec wikkelweerstand 60 60 100 150 Ω
Nominale uitgangsstroom 10 ± 0,5% 20 ± 0,5% 20 ± 0,5% 20 ± 0,5% mA
Voerspanning ±15±5% V
Offsetstroom ≤ ± 0.25 mA
Offsetstroom Drift -40°C + 85°C ≤ ± 0.5 mA
Lineariteit ≤ ± 0.2 % FS
Klasse ≤ ± 0.7 %
Di/dt > 50 A/μS
Reactietijd < 1 μS
Bandbreedte DC ¢200 KHZ
Isolatie-spanning 2.5 KV
Werktemperatuur -40+85 °C
Bergingstemperatuur -40+105 °C
Draaien

Draaien

verhouding

Nominale invoerstroom

IPN[A]

Nominale uitgangsspanning

VOUT[V]

 Pri DCR[mΩ]

Pri-inductie

[uH]
Eenfasige 1 ±10(±20,±30,±50) 2.5±0.625 0.05 0.025
2 ±5(±10,±15,±25) 2.5±0.625 0.20 0.1
4 ±2,5 ((±5,±7).5,± 12,5) 2.5±0.625 1.00 0.4
driefasig 1 ±10(±20,±30) 2.5±0.625 0.05 0.025

Hall Effect Stroomsensor HBC-X Serie 50A Galvanische Isolatie voor SMPS en Variabele Frequentie Aandrijvingen

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Wat zijn de voordelen van epoxypotten?

A: Epoxyharspotten bieden uitstekende vocht-, stof- en isolatiebescherming.versterking van de mechanische sterkte en trillingsweerstand.

V: Wat is de voedingsspanning van deze sensor?

A: De voedingsspanning isDC ±15V ±5%Het brede spanningsbereik is geschikt voor verschillende industriële stroomvoorzieningssystemen en vergemakkelijkt de systeemintegratie.

V: Wat zijn de voordelen van geen insetsverlies en een laag stroomverbruik?

A:Geen invoegverlieszorgt ervoor dat het geteste circuit niet door de sensor wordt beïnvloed, waarbij de oorspronkelijke efficiëntie van het circuit behouden blijft.Laag energieverbruikvermindert de zelfverwarming van de sensor, verbetert de langetermijnstabiliteit en vermindert het energieverbruik van het systeem.
