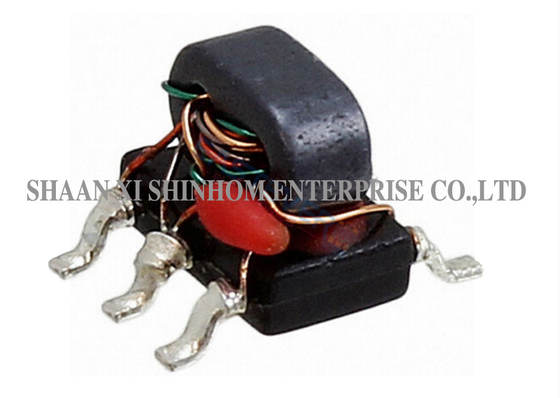

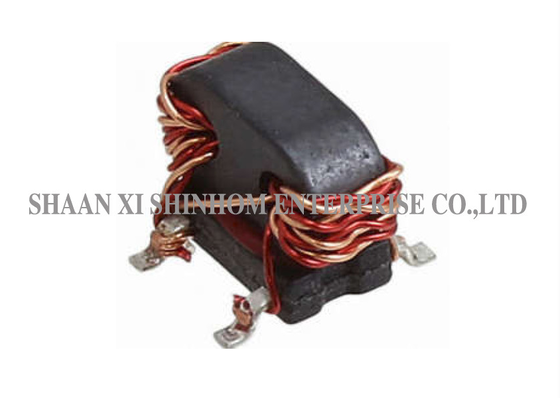

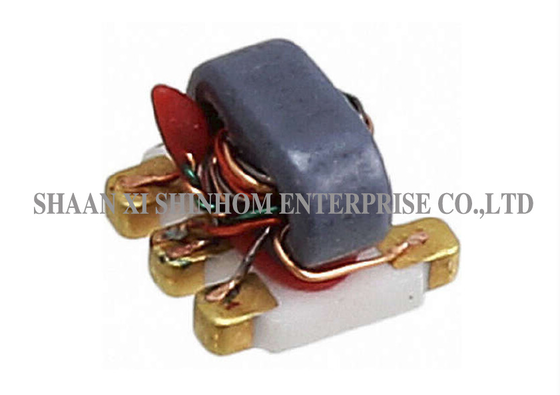

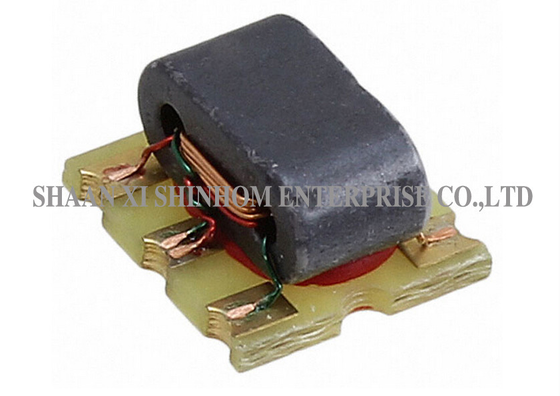

14CT Balun Transformer 75Ω 0,5W 1-350MHz voor antennesystemen

De14CT SMD balun RF-transformeris ontworpen voor draadloze breedbandcommunicatie en RF-signaalconversie.Structuur met fluxcoupledom impedantietransformatie en gebalanceerde/ongebalanceerde signaalconversie te bereiken,breedfrequentiedekkingenuitstekende amplitude/fasebalanskenmerken.Het product gebruikt eenSMD-pakketmetlaag hoofdverliesengoed terugkeerverlies bij invoerde prestaties, waardoor een hoge efficiëntie van de signaaloverdracht en een lage reflectie worden gewaarborgd.Het wordt veel gebruikt inVHF/UHF ontvangers/zenders,met een vermogen van niet meer dan 50 W,antennesystemen, enbreedbandmatchingnetwerkenHet is een ideale keuze voor impedantietransformatie en signaalconversie in 75Ω-systemen.

Kenmerken:

• 1: 4CT Impedantie
• RF-vermogen: 0,5 W
• Gelijkstroom: 30mA
• 75Ω kenmerkende impedantie
• Frequentie: 1-350MHz
• Werktemperatuur: -40°C tot 85°C
• Bergingstemperatuur: -55°C tot 100°C

Toepassingen

• Draadloze breedbandcommunicatie

• VHF/UHF-ontvangers

• VHF/UHF-zenders

• met een vermogen van niet meer dan 50 W

• Antennesystemen

• RF front-end modules

• Breedbandimpedantie-matching

• Test- en meetapparatuur

Elektronische specificaties ((25°C,Z=75Ω)

Veelgestelde vragen

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 weken. MOQ en lead time voor aangepaste producten zullen apart worden bevestigd.

V: Ondersteunt u kleine proeforders?

A:Ja, we begrijpen de verificatiebehoeften van klanten in de vroege stadia van nieuwe productontwikkeling.Proeforders krijgen dezelfde kwaliteitsnormen en leveringsverplichtingen als massa-ordersNeem contact op met ons verkoopteam voor details.

V: Hoe bereikt de 1:4CT balun-transformer een impedantietransformatie van 75Ω naar 300Ω?

A:Het maakt gebruik van een vloedgekoppelde structuur om een 75Ω enkelvoudig signaal om te zetten in een 300Ω differentialsignaal (of omgekeerd), geschikt voor het matchen van een 75Ω-systeem met een 300Ω differentialbelasting.

V: Wat is de invloed van de amplitudebalans ± 0,5 dB en de fasebalans ± 5° op push-pull versterkers?

A:Deze specificaties zorgen ervoor dat de differentialsignalen een consistente amplitude en een precieze fase-omkering hebben.vermindert de signaalvervorming, en verbetert de lineariteit van de versterker.
