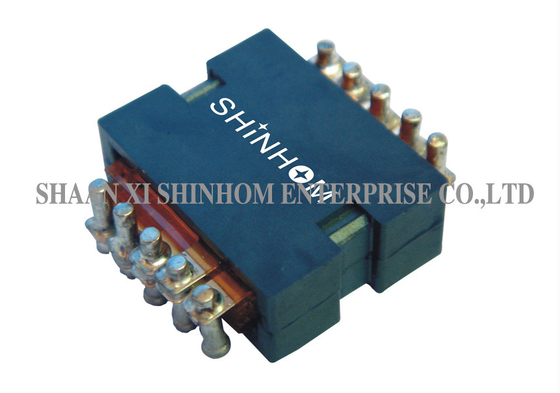

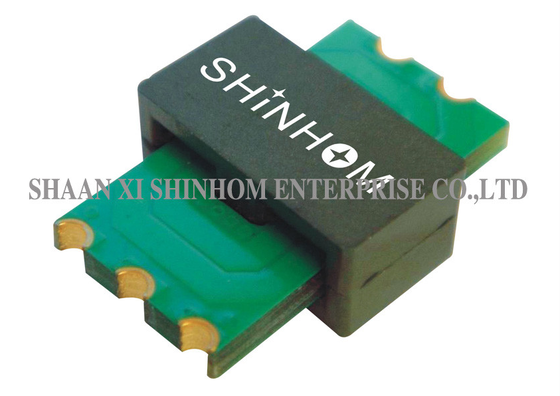

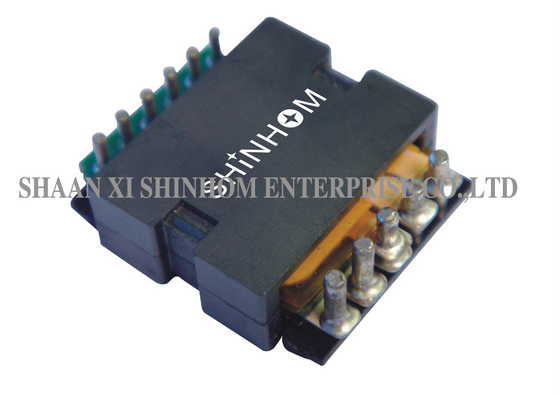

Hoogisolatie hoogfrequente vlakke transformator TP20A serie 100W 1500Vdc voor SMPS

DeTP20A-serie hoogfrequente planartransformer van 100 Wis ontworpen voor gelijkstroomconverters en schakelstroomtoepassingen.75-100 W, met een maximale dikte van slechts7.4 mmen een voetafdruk van20.12*18.50 mm.Het product werkt op200-700 kHz, met een werkingsspanning van1500VdcHet biedtultralage lekkage-inductiviteit,hoge efficiëntie, enminimale EMI, compatibel met alle SMPS-topologieën.Er zijn meerdere montage- en beëindigingsopties beschikbaar.speciale warmteafvoercliphet ontwerp zorgt voor een uitstekende thermische beheersprestatie.Het wordt veel gebruikt inDC-DC-omvormers,schakeling van stroomvoorzieningen, en diversehoogfrequente vermogensomzettingtoepassingen.

Kenmerken

• Vermogen tot 100 W

• Frequentiebereik 200-700 kHz

• Werkingsspanning 1500 Vdc

• Ultra-lage lekkage-inductiviteit (< 0,2%)

• Maximale dikte slechts 7,4 mm

• Werktemperatuur -40 tot +125°C

• Compatibel met alle SMPS-topologieën

• Ontwerp van speciale warmteafvoerclip

Toepassingen

• DC-DC-omvormers

• Schakelkrachtbronnen (SMPS)

• Distributieve energiesystemen

• Stroomvoorzieningen voor communicatieapparatuur

• industriële stroomvoorzieningen

• Elektronica voor de automobielindustrie

• Stroomvoorzieningen voor medische apparatuur

• High-density power modules

Tabel voor de selectie van de productspecificaties

Veelgestelde vragen

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 wekenDe aanpassingsproducten worden apart bevestigd.

V: Ondersteunt u kleine proeforders?

A:Ja. Kleine proeforders (onder de standaard MOQ) kunnen worden onderhandeld en ontvangen dezelfde kwaliteitsnormen en leveringsverplichtingen als massa-orders. Neem contact op met ons verkoopteam voor details.

V: Hoe controleert u de kwaliteit?

A:We zorgen ervoor dat elk product voldoet aan de specificaties door binnenkomende kwaliteitsinspectie (IQC) en 100% kwaliteitstesting voor verzending.
