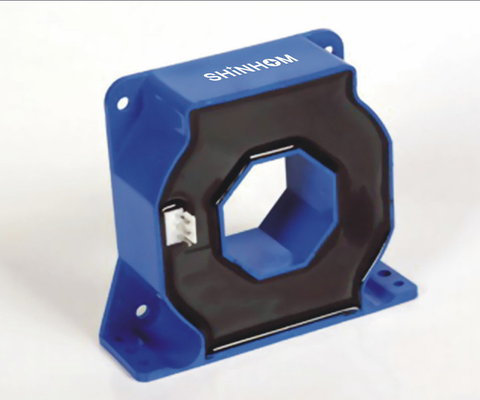

IP65 Hall Effect Stroomsensor 0 tot 200A voor Lasvoedingen

Onderhandeling
MOQ
Bespreekbaar
Prijs
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Voedingsspanning: ±12V ~ ±15V (±5%)
Nominale invoer: 100A,125A,200A
Nominaal vermogen: 100mA±0,5%, 125mA±0,5%
Lineariteit: ≤±0,2%FS
IP-classificatie: IP65
Theorie: HUIDIGE SENSOR
Markeren:

IP65 Hall-effect stroomsensor

,

200A stroomsensor voor lassen

,

stroomsensor voor lasapparaat

Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: HBC-LAP
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: karton
Levertijd: 4~8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

Dit. IP65 Hall effect stroom sensorwordt vervaardigd met behulp vanTechnologie voor het meten van het Hall-effectenontwerp van de huidige isolatie, speciaal ontwikkeld voor lassen stroomvoorzieningen en batterij aangedreven toepassingen, die zorgen voor hoge precisie, stabiele prestaties en veilige bescherming.Het product heeft eenrobuuste en betrouwbare structuurmetstroomisolatie tussen primaire en secundaire schakelingen.Het is geschikt voorverwarmingsstroomvoorzieningen,wisselstroomfrequentiedrivers, enOnonderbroken stroomvoorzieningHet is een ideale keuze voor Hall-effectstroomsensortoepassingen in stroommeting en industriële automatisering.

Kenmerken:

  • Werkstromen: 0 tot 200 A
  • Stroomvoorziening: ±12V ~ ±15V (±5%)
  • Nominale uitgangsstroom: 100 mA±0,5%, 125 mA±0,5%
  • Makkelijk monteren
  • Hoog nauwkeurigheidsniveau

Toepassingen:

  • Elektrische voedingsmiddelen voor lastoepassingen
  • Toepassingen op batterij
  • met een vermogen van niet meer dan 50 W
  • Stroomvoorzieningen met ingeschakelde modus (SMPS)
  • Ononderbroken stroomtoevoer (UPS)
  • Statische omvormers voor gelijkstroommotoren

1Is is positief als Ip in de richting van de pijl stroomt.
2De temperatuur van de primaire geleider mag niet hoger zijn dan 100 °C.
3Dynamische prestaties worden getest met een enkele staaf die het primaire gat volledig vult.
4De primaire draait rond op de bovenkant van de sensor om de beste magnetische koppeling uit te voeren.

Elektrische gegevens:

HBC100LAP HBC125LAP HBC200LAP
Nominale stroom ((IPN) 100 125 200 Een
Meetspectrum ((IP)) 0 ± 200 0 ± 200 0 ± 300 Een
Nominale uitgangsstroom ((ISN)) 100 ± 0,5% 125 ± 0,5% 100 ± 0,5% mA
Voerspanning ((± 5%) ±12±15 V
Verlies van voedingsstroom 16 ((@±15V) + IS mA
Testweerstand met ± 12 V @± IPNmax 14 (min) 52 (max) 0 (min) 26 (max) Ω
@±IPmax 14 (min) 17 (max) 0 (min) 4 (max) Ω
met ±15V @±IPNmax 40 (min) 72 (max) 0 (min) 56 (max) Ω
@±IPmax @±300Amax 40 (min) 40 (max) 0 (min) 8 (max) Ω
Draaiverhouding 1:1000 1:1000 1:2000
Sec-weerstand 33 33 76 Ω
Offsetstroom ≤ ± 0.2 mA
Offsetstroom Drift ≤ ± 0.5 mA
Reactietijd < 1 μs
Lineariteit ≤ ± 0.2 % FS
Isolatie-spanning 50 ((60) HZ,1min,3 KV
Di/dt > 100 A/μs
Bandbreedte ((-3dB) DC... 100 KHz
Werktemperatuur -40+85 °C
Bergingstemperatuur -40+105 °C

IP65 Hall Effect Stroomsensor 0 tot 200A voor Lasvoedingen

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Biedt u technische ondersteuning en selectieaanbevelingen?

A:Ja, we hebben een professioneel technisch team dat selectie aanbevelingen en op maat gemaakte oplossingen kan geven op basis van de applicatiescenario's van de klant en de vereisten van het circuit.

V: Zijn de monsters gratis? Hoe snel kan ik ze ontvangen?

A:De monsters zijn:kosteloosen zal worden verzonden binnen3-5 werkdagenVoor specifieke verzendkosten, neem contact op met ons verkoopteam voor bevestiging.

V: Hoe gaat u om met kwaliteitsproblemen als ze zich voordoen?

A:We zorgen voor de conformiteit van het product door binnenkomende kwaliteitsinspectie en 100% kwaliteitstesting voor verzending.Wij bieden retour/uitwisselings- of technische ondersteuningsoplossingen.
