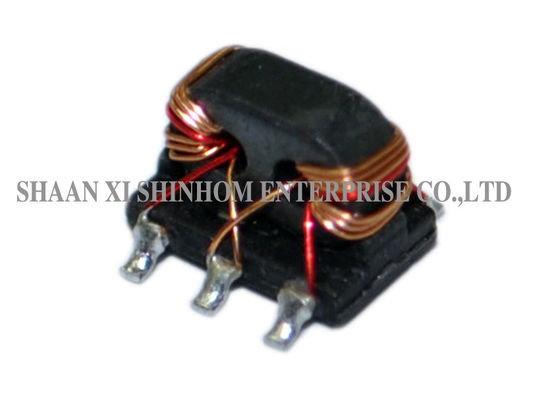

Lage van het het Ontwerprf Paar van de Profiel Breedbandtransformator de Draadrol voor Hoge Stabiliteit

De Transformatorenrollen van SMD Balun rf met Geëmailleerde Koperdraad, de Terminal van de Basisspeld in Oppervlaktesteun

Eigenschappen:

• De rol van de paardraad voor hoge stabiliteit

• Oppervlaktesteun

• Laag profiel

• De transformatoren van rf balun gebruikt in:

• Dubbel evenwichtige mixer, koppeling, de breedbandtransformatoren van de gelijkeimpedantie

• Baluntransformatoren in diverse types

• Passende macht die en het verdelen combineren

• Richtingkoppelingen

• DOCSIS3.0/3.1 kabelmodem

ELEKTRONISCHE SPECIFICATIES (25℃, Z=75Ω)

• Frequentie: 5-1500MHz
• Hoofdlijnverlies: 1.7dB maximum (0.8dB-Type.)
• Het koppelen: 16.0±0.8dB
• Het verlies van de inputterugkeer: 16.0dB min (23dB-Type.)
• Het verlies van de outputterugkeer: 16.0dB min (25dB-Type.)
• Het koppelen terugkeerverlies: 16.0dB min (22dB-Type.)
• Isolatie: 20.0dB min (30dB-Type.)
• Werkende temperatuur: -40℃ aan 85℃
• Opslagtemperatuur: -55℃ aan 100℃
