Voorzien zijn van
* Gesloten kring
* Voedingsspanning: DC + -15 ~ 24V
* Geschikt voor het meten van stromen: DC, AC, puls met galvanische scheiding tussen primair circuit en secundair circuit.
voordelen
* Makkelijke installatie
* Kan aangepast worden
* Hoge nauwkeurigheid
* Zeer goede lineariteit
* Geen inbrengverliezen
* Laag energieverbruik
* Breed stroommeetbereik
* Hoge immuniteit voor externe interferentie
* Lage temperatuur drift
* Geoptimaliseerde reactietijd, geen invoegverliezen
toepassingen
* Inverter-toepassingen
* AC / DC frequentieregelaar
* Uninterruptible Power Supplies (UPS)
* Geschakelde modus voedingen (SMPS)
* Frequentie-aandrijvingsbesturing huishoudelijke apparaten
* Huidige detectie in windenergie-industrie
* Detectie van fotovoltaïsche omvormers

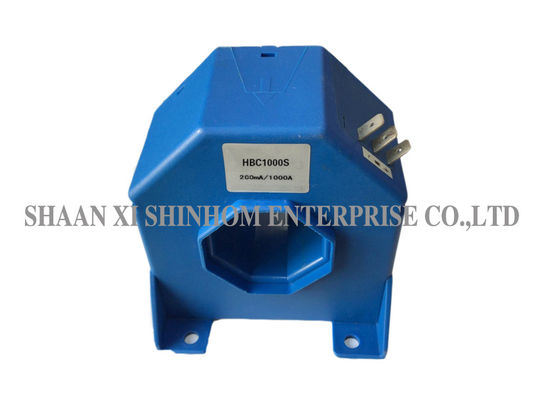

HBC1000S | ||
Nominale ingangsstroom | 1000 | EEN |
Test het stroombereik | 1500 | EEN |
Nominaal uitgangsvoltage | 200 | mA |
Voedingsspanning | ± 15 ± 24 ~ | V |
Nul huidige offset | ≤ ± 1.0 | mA |
Wikkelverhouding | 1: 5000 | |
Reactietijd | <1 | ps |
lineariteit | ≤ ± 0,2 | % FS |
Isolatiespanning 50Hz, 1min | 3 | KV |
di / dt | > 100 | A / ms |
Bandbreedte-1 dB) | DC ... 150 | KHz |
Pri wikkelweerstand (25 ℃) | 44 | Ω |
Test weerstand | 0 ~ 22,5 @ (± 15V, 1000A) | Ω |
0 ~ 65 @ (± 24 V, 1000A) | ||
Bedrijfstemperatuur | -40 ~ +85 | ℃ |
Bewaar temperatuur | -40 ~ +105 | ℃ |
