huidige waaier: | 100~1000A | output: | 5A / 1A |
---|---|---|---|
Rolstructuur: | Toroidal | Het meten van Waaier: | 5%In130%In |
frequentie: | 50-400Hz | Aanpasbare: | Ja |
Hoog licht: | gespleten kerntype huidige transformator,gespleten kern huidige sensor |

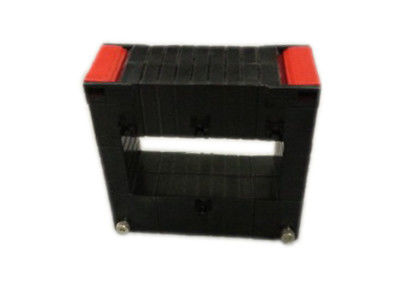

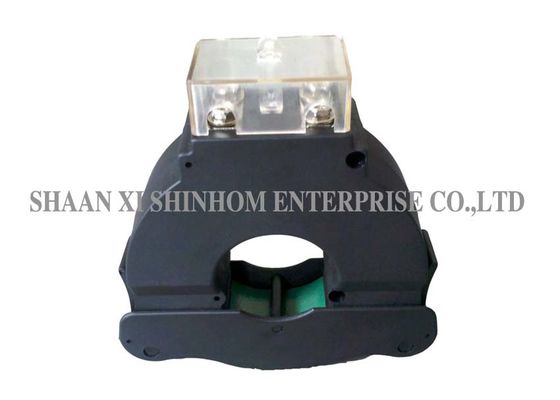

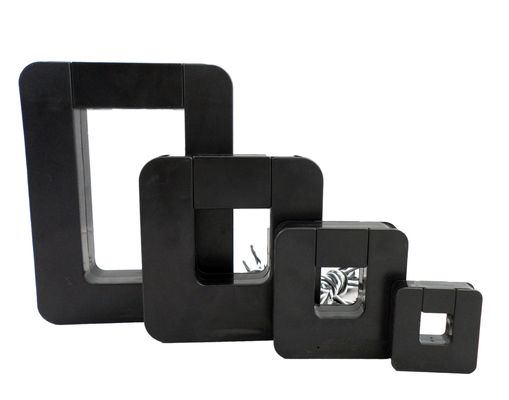

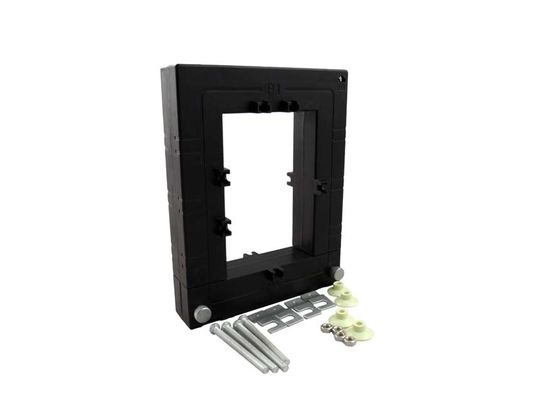

SCTK667A Serie Split Core 100 tot 1000A ingang CT, stroomtransformatoren, stroomsensor
SCTK667A-serie retro-fit (split-core) stroomtransformator is speciaal ontworpen om de installatie ervan in nieuwe of reeds bestaande netwerken te vergemakkelijken. Ze kunnen worden geïnstalleerd zonder een kabel- of busbarcircuit te openen. Een interne precisieweerstand over de secundaire wikkeling van de CT biedt een lage veilige spanningsoutput. Het kan tijd en installatiekosten besparen. Voornamelijk gebruikt in
Kenmerken:
Elektrische parameter
Frequentie | 50-400Hz |
Nominale ingang | 100A-1000A |
Meetbereik | 5% In-130 In% |
Nominaal vermogen | 5A / 1A |
Verhouding | ≤ ± 0,5% |
Fase hoek | ≤ ± 30min |
Diëlektrische sterkte | 2.5KV / 1mA / 1min |
Isolatieweerstand | DC500V / 100MΩmi |
Mechanische parameter
Geval | PA / UL94-V0 |
Spoel | VADER |
Kern | Silicium staal |
Interne structuur | epoxy |
Bouw | Stropdas |
Bedrijfstemperatuur | -25 ℃ ~ +75 ℃ |
luchtvochtigheid regelen | ≤85% |
Uitgangsverbinding | Terminal |
Type selectie
Invoer uitvoer | Burden (VA) / Klasse | Invoer uitvoer | Burden (VA) / Klasse | ||||
(EEN) | 0.5 | 1.0 | 3.0 | (EEN) | 0.5 | 1.0 | 3.0 |
100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
Opmerkingen: Productspecificaties kunnen worden aangepast
