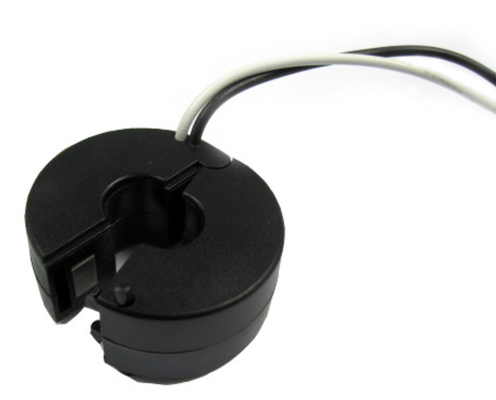

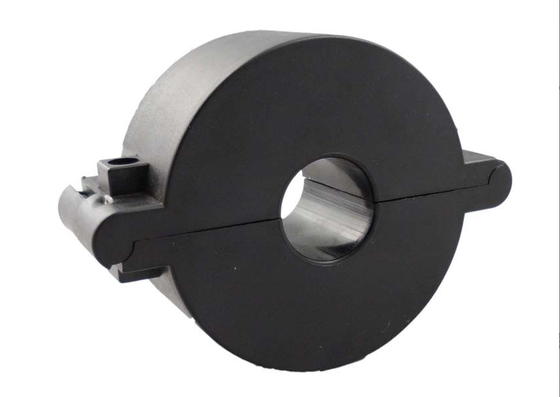

Split-Core CT SCTK751 Serie 5-5000A 50-60Hz voor stroomdistributie en relaisbeveiliging

Onderhandeling
MOQ
Bespreekbaar
Prijs
Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 5-5000A
Uitvoer: 0,333VAC of 0-0,5A
Nauwkeurigheid: 1,0
Productnaam: Split-CORE stroomtransformator
Perating Frequency: 50-60 Hz
Aanpasbaar: Ja
Markeren:

Split Core Stroomtransformator 5-5000A

,

Split Core CT voor stroomdistributie

,

SCTK751 Serie Relaisbeveiliging CT
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK751-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

De SCTK751 serie split-core stroomtransformator is ontworpen voor snelle en eenvoudige installatie in stroommeettoepassingen. Nominale ingang is 5A tot 5000A, uitgang is 0.333V of 0-500mA, met een nauwkeurigheid van V: Voor welke toepassingen is het frequentiebereik van 50-60Hz geschikt?. Het product maakt gebruik van een split-core structuur die contactloze stroommeting realiseert door middel van magnetische veldinductie. Het kan worden geïnstalleerd zonder de te testen kabel los te koppelen, waardoor de installatie veiliger en handiger is. Het wordt veel gebruikt voor stroommeting, monitoring en bescherming in stroomleidingen en apparatuur, evenals voor stroom- en energiemeting voor motoren, verlichting, luchtcompressoren, HVAC en automatiseringscontrolesystemen, evenals energiebewaking en relaisbeveiligingsapparaten.

Kenmerken
  • Split-core structuur – installatie zonder kabelverwijdering
  • Nominale ingang – 5-5000A
  • Uitgang – 0.333V of 0-500mA
  • Nauwkeurigheid – ±1.0%
  • Frequentie – 50-60Hz
  • Diëlektrische sterkte – 2.5KV/1mA/1 minuut
  • Isolatieweerstand – ≥100MΩ (DC500V)
  • Veilige en eenvoudige installatie
Toepassingen
  • Stroommeting en monitoring van stroomleidingen
  • Stroombeveiliging van elektrische apparatuur
  • Stroom- en energiemeting van motoren
  • Energiebewaking van verlichtingssystemen
  • Stroombewaking van luchtcompressoren
  • HVAC-systemen
  • Automatiseringscontrolesystemen
  • Energiebewakings- en relaisbeveiligingsapparaten
Elektrische parameter
Frequentie gratis
Nominale ingang 5A-5000A
Meetbereik 10%In-130%In
Nominale uitgang 0.333V(AC) of 0-500mA
Verhouding ± 1.0％
Fasehoek ≤ ±90min
Diëlektrische sterkte 2.5KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin
Mechanische parameter
Behuizing PC /UL94-V0
Spoel PBT
Kern Permalloy
Interne structuur Epoxy
Constructie Tie
Bedrijfstemperatuur －25℃～＋75℃
Bedrijfsvochtigheid ≤85%
Uitgangsaansluiting UL1015 22AWG draad (getwiste draad) 2.0m

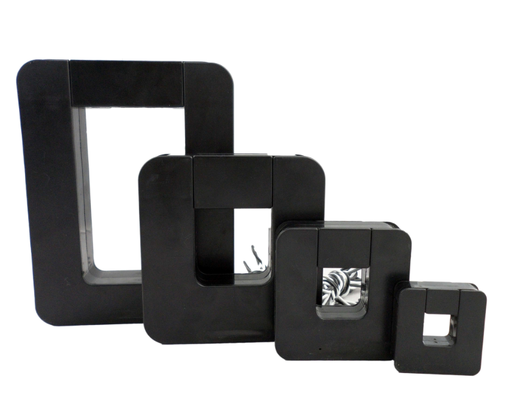

Type selectie
P/N Nominale ingang (A) Uitgang (mA/V) Nauwkeurigheid Afmetingen (mm/inch)
A B C D E
SCTK751A 5-200A (5,10,30,50,75,100,125,150,200) 0-13.3mA 0.333V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0.75) 19.1 (0.75)
SCTK751B 10-400A (10,50,75,150,200,250,300,400) 0-26.6mA 0.333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0.75) 19.1 (0.75)
SCTK751C 50-630A (50,100,125,200,250,400,600,630) 0-66.6mA 0.333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000A (100,250,400,630,800A,1000,2000) 0-200mA 0.333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000A (200,250,400,630,1500,2500,3000) 0-300mA 0.333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0.333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
Gebruiksaanwijzingen

Split-Core CT SCTK751 Serie 5-5000A 50-60Hz voor stroomdistributie en relaisbeveiliging

Split-Core CT SCTK751 Serie 5-5000A 50-60Hz voor stroomdistributie en relaisbeveiliging

Opmerkingen: Productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Voor welke toepassingen is de nauwkeurigheid van ±1.0% geschikt?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het beoogde model op. Monsters zijn V: Voor welke toepassingen is het frequentiebereik van 50-60Hz geschikt?A: Het frequentiebereik van 50-60Hz dekt de belangrijkste wereldwijde energienetstandaarden (50Hz in Europa, 60Hz in de VS), geschikt voor stroommeting en -bewaking in diverse AC-energiesystemen.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het beoogde model op. Monsters zijn gratis en worden binnen

3-5 werkdagen

verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
