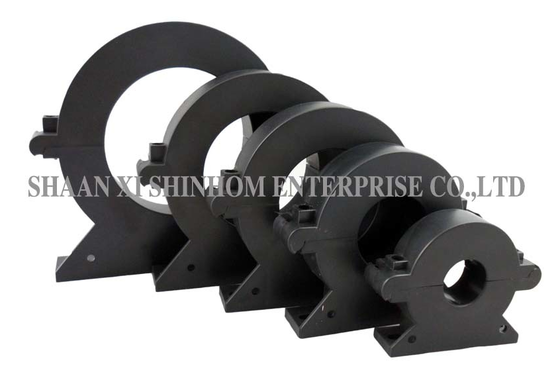

Split-Core CT SCTK671-serie voor brandpreventie bij lekkage en bescherming tegen microcomputers

Onderhandeling
MOQ
Bespreekbaar
Prijs
Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 5~3000A
Uitvoer: 0-10V of 0-5A
Nauwkeurigheid: 0,2,0,5,1,0
Spoelstructuur: Ringkern
Spoelnummer: Autotransformator
Aanpasbaar: Ja
Markeren:

Splitscore-stroomtransformator voor het voorkomen van lekken

,

Split Core CT voor microcomputerbescherming

,

Stroomtransformer van de serie SCTK671
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK671-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

DeSCTK671-serieeen split-core-stroomtransformator is ontworpen voor stroommeting en -bewaking in nieuwe of bestaande elektriciteitsdistributienetwerken.Het product heeft een split-core-structuur die een snelle installatie mogelijk maakt zonder kabels of busbars te ontkoppelen of te verwijderen.De secundaire wikkeling heeft een ingebouwde precieze parallelle weerstand die een veilige lage-spanningsuitgang biedt.Epoxy-inkapseling zorgt voor uitstekende isolatieprestaties en trillingsbestendigheid. Het hoogpermeabiliteitsmateriaal biedt een breed meetbereik. Verhoudingsfout: ≤±0,2%. Fasehoekfout: ≤±10 minuten. Dielectrische sterkte: 2,5KV/1mA/1 minuut.Het wordt veel gebruikt in elektrische brandbewaking, lekbrandpreventie, elektromagnetische relaisbescherming en microcomputerbescherming.

Kenmerken:
  • Splitscore CT-stroomtransformator
  • Testbereik: AC-invoer van 5 tot 3000 A, AC-uitgang van 0-10 V (((AC) of 0-5 A
  • Gebruik van epoxyharsvulling en goede seismische prestaties
  • Gebruik punch manier, gemakkelijk te installeren
  • Gebruik van hoogpermeabiliteitsmateriaal, breed meetbereik
  • Klein volume, mooi uiterlijk royaal, flexibel gebruik
  • Het kan tijd en installatiekosten besparen
Toepassingen:
  • Elektrische brandbewaking
  • Systeem voor brandpreventie bij lekkage
  • Elektromagnetische relaisbescherming
  • Bescherming van microcomputers enzovoort.
Elektrische parameter
Frequentie.50-400 Hz
Nominale invoer5A-3000A
Meetbereik5%In-130%In
Nominale output0-10V ((AC) of 0-5A
Verhouding≤ ± 0,2%
Fasehoek≤ ±10min
Dielectrische sterkte2.5KV/1mA/1min
IsolatieweerstandDC500V/100MΩmin
Mechanische parameter
GevalPC /UL94-V0
BobbinPBT
KernSiliciumstaal
Interne structuurEpoxide
BouwKrap.
Werktemperatuur-25°C+75°C
Werkvochtigheid≤ 85%
UitgangsverbindingUL101522AWGWire ((twinstedwire) 2,5m
Selectie van het type
V/NNominale invoer (A)Uitgang (mA/V)PrecisiteitAfmetingen ((mm)
ØEenB.CDEFGHØ1Ø2
Het is niet toegestaan dat de in bijlage I vermelde gegevens worden gebruikt.

5-400A

(5,100,400A)

0-200 mA

0-10V

0.2,0.5,1.0

25807522567353211755
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

0.2,0.5,1.045108107267110074241355
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.065128127269112094271755
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

0.2,0.5,1.0801441442897134104271755
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600 mA

0-10V

0.2,0.5,1.010017417430126162120271755

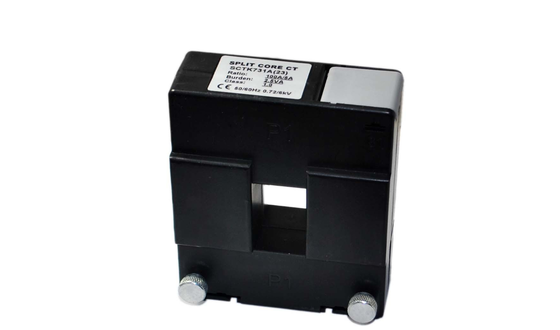

Split-Core CT SCTK671-serie voor brandpreventie bij lekkage en bescherming tegen microcomputers

Notities:Product specificaties kunnen worden aangepast

Veelgestelde vragen
V: Moet de split-core-stroomtransformator tijdens de installatie worden uitgeschakeld of de kabel worden verwijderd?

A:Nee, deSCTK671-serieHet kan worden geïnstalleerd zonder kabels of busbars te ontkoppelen of te verwijderen.Het is vooral geschikt voor retrofitprojecten en toepassingen waarbij de stroom niet kan worden uitgeschakeld, waardoor de installatiekosten en -tijd aanzienlijk worden verminderd.

V: Wat is de functie van de ingebouwde precisieweerstand?

A:De secundaire wikkeling heeft een ingebouwde precieze parallelle weerstand die het huidige signaal rechtstreeks omzet in een veilige lage-spanningsuitgang (0-10V), waardoor de noodzaak van externe bemonsteringsweerstanden wordt geëlimineerd.Dit vereenvoudigt de installatie, verbetert de veiligheid en bespaart onderdelenkosten en installatieruimte.

V: Wat zijn de voordelen van epoxypotten?

A:Epoxyharspotten bieden uitstekende isolatie, vocht-, stof- en corrosiebescherming en verbeteren tegelijkertijd de trillingsbestendigheid van het product.De volledig afgesloten structuur zorgt voor langdurige stabiele werking van de transformator in verschillende ruwe omgevingen.

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvraag indienen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel te verstrekken. Monsters zijn gratis en zullen binnen 3-5 werkdagen worden verzonden.De levertijd voor massa-orders is in het algemeen 2-8 weken.
