Split-Core CT SCTK663-serie voor energiebeheer- en HVAC-systemen

Onderhandeling
MOQ
Bespreekbaar
Prijs

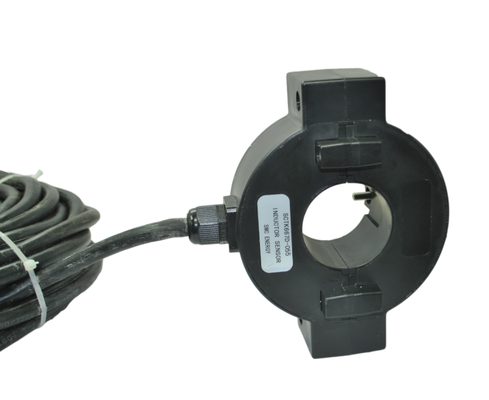

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 5~1000A
Uitvoer: 0-5A / 0-10V(AC)
Klas: 0,2,0,5,1,0
Binnenvenster: 25 mm, 45 mm
Kernmateriaal: Silicium staal
Aanpasbaar: Ja
Markeren:

Split-Core Stroomtransformator voor HVAC

,

Split Core CT SCTK663 energiebeheer

,

Split-Core-stroomtransformer met garantie
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK663-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

De SCTK663-serie split-core stroomtransformator is ontworpen voor de installatiebehoeften van bestaande stroomdistributienetwerken. Het product maakt gebruik van een split-core structuur die een snelle installatie mogelijk maakt zonder kabels of stroomrails te hoeven loskoppelen of verwijderen. Het wordt bevestigd met kabelbinders voor een betrouwbare en stevige fixatie, wat de installatiekosten aanzienlijk verlaagt. Twee venstergroottes zijn beschikbaar: 25 mm en 45 mm, geschikt voor verschillende kabeldiameters. Het wordt veel gebruikt in HVAC-temperatuurregeling, energiebeheer, gebouwautomatiseringssystemen, motorstroommeting, verlichting en stroombewaking van airconditioningapparatuur.

Kenmerken
  • Meetbereik – 5A-1000A
  • Uitgangssignaal – 0-10V of 0-5A
  • Venstergrootte – 25 mm / 45 mm (optioneel)
  • Split-core structuur – geen kabelverwijdering vereist
  • Bevestiging met kabelbinders – veilig en betrouwbaar
  • Compatibel met HVAC-temperatuurregeling
  • Geschikt voor energiebeheer en gebouwautomatisering
  • Bespaart installatiekosten
Toepassingen
  • HVAC-temperatuurregelsystemen
  • Energiebeheer
  • Gebouwautomatiseringssystemen
  • Motorstroommeting
  • Stroombewaking van verlichtingssystemen
  • Stroombewaking van airconditioningapparatuur
  • Stroomdistributiesystemen
  • Retrofitprojecten (online installatie)
Elektrische parameters
Frequentie 50-400Hz
Nominale ingang 5A-1000A
Meetbereik 5%In-130%In
Nominale uitgang 0-10V(AC) of 0-5A
Verhouding ≤ ± 0,2%
Fasehoek ≤ ±10 min
Diëlektrische sterkte 2,5KV/1mA/1min
Isolatieweerstand DC500V/100MΩmi
Mechanische parameters
Behuizing PC /UL94-V0
Spoel PBT
Interne structuur Epoxy
Constructie Tie
Bedrijfstemperatuur −25℃〜＋75℃
Bedrijfsvochtigheid ≤85%
Uitgangsaansluiting UL1015 22AWG Draad (getwiste draad) 2,5m

Draaddikte: Het is veel beter om uw CT te overdimensioneren dan te onderdimensioneren. Meet de diameter van uw draad in millimeters, in plaats van de MCM-draadmaat te gebruiken, omdat de isolatiedikte aanzienlijk varieert per draadfabrikant.

Type selectie
P/N Nominale ingang (A) Uitgang (mA/V) Nauwkeurigheid Afmetingen (mm)
Φ A B C D E
SCTK663A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0,2,0,5,1,0 25 118 90 42 16 32
SCTK663B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0,2,0,5,1,0 45 145 113 42 16 32

Split-Core CT SCTK663-serie voor energiebeheer- en HVAC-systemen

Opmerkingen: Productspecificaties kunnen worden aangepast

Veelgestelde vragen
V: Hoe kies ik tussen 25 mm en 45 mm vensters?

A: Het 25 mm venster is geschikt voor kleinere kabels (buitendiameter ≤25 mm). Het 45 mm venster is geschikt voor grotere kabels of stroomrails (buitendiameter ≤45 mm). Kies bij het selecteren de juiste venstergrootte op basis van de buitendiameter van de te testen kabel.

V: Hoe kies ik tussen 0-10V en 0-5A uitgangen?

A: 0-10V uitgang is geschikt voor regelsystemen die signalsignalen vereisen (zoals PLC, DCS, gebouwcontrollers). 0-5A uitgang is geschikt voor traditionele meetinstrumenten met stroomingang en beveiligingsapparaten. Kies op basis van de ingangsinterface van uw apparatuur.

V: Wat zijn de voordelen van bevestiging met kabelbinders?

A: Bevestiging met kabelbinders vereist geen speciaal gereedschap, waardoor de installatie eenvoudig en snel is. Het zorgt ervoor dat de transformator stevig op de kabel is bevestigd en niet verschuift door trillingen of externe krachten. Het is geschikt voor batchinstallatie en bouwplaatsen.
