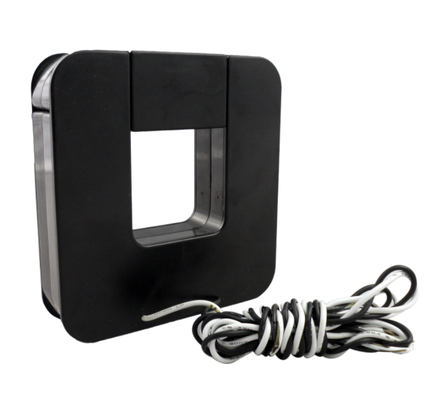

Zelfvergrendelende split-core SCTK660C-serie voor stroomdistributie en automatiseringscontrole

Onderhandeling
MOQ
Bespreekbaar
Prijs
Self-Locking Split-Core SCTK660C Series for Power Distribution and Automation Control
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 0,5~1000A
Uitvoer: 0-500mA of 0,333V(AC)
Klas: 0,2,0,5,1,0
Interne structuur: Epoxy
Isolatiemiddel: Epoxyhars
Spoel: PC
Geval: PC/UL94-V0
Aanpasbaar: Ja
Markeren:

Zelfvergrendelende split-core-stroomtransformator

,

Stroomtransformer van de serie SCTK660C

,

Split-core-transformator voor de distributie van stroom
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK660C-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

De SCTK660C-serie split-core stroomtransformator is ontworpen voor stroommeting en -bewaking in nieuwe of bestaande energiedistributienetwerken. Het product maakt gebruik van een split-core zelfsluitende structuur die snelle installatie mogelijk maakt zonder kabels of stroomrails te ontkoppelen of te verwijderen. Het brede vensterontwerp is geschikt voor kabels of stroomrails met een grote diameter. De secundaire wikkeling heeft een ingebouwde precisie parallelle weerstand, die een veilige laagspanningsuitgang biedt zonder de noodzaak van externe bemonsteringsweerstanden. Het wordt veel gebruikt voor stroommeting, -bewaking en -beveiliging in stroomlijnen en apparatuur, evenals voor stroom- en energiemeting voor motoren, verlichting, luchtcompressoren, HVAC en automatiseringscontrolesystemen, evenals voor energiebewaking en relaisbeveiligingsapparaten.

Kenmerken

  • Meetbereik – 0,5A-1000A

  • Uitgangssignaal – 0,333V of 0-500mA

  • Split-core zelfsluitende structuur

  • Breed venster – geschikt voor grote kabels en stroomrails

  • Ingebouwde precisieweerstand – veilige laagspanningsuitgang

  • Meerdere maten beschikbaar

  • Installatie zonder kabelverwijdering

  • Bespaart installatietijd en -kosten

Toepassingen

  • Stroomlijn stroommeting en -bewaking

  • Stroombeveiliging van elektrische apparatuur

  • Motorstroom- en energiemeting

  • Vermogensbewaking van verlichtingssystemen

  • Stroombewaking van luchtcompressoren

  • HVAC-systemen

  • Automatiseringscontrolesystemen

  • Energiebewaking en relaisbeveiligingsapparaten

Elektrische parameter
Verhouding ≤± 0,2％
Fasehoek ≤ ±10min
Meetbereik 10%In-130%In
Nominale uitgang 0,333V(AC) of 0-5A
Frequentie 50-2,5KHz
Nominale ingang 0,5A-1000A
Diëlectrische sterkte 5,0KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin
Mechanische parameter
Behuizing PC/UL94-V0
Spoel PBT
Constructie Tie
Interne structuur Epoxy
Kern Permalloy
Bedrijfsvochtigheid ≤85%
Bedrijfstemperatuur －25℃～＋75℃
Uitgangsaansluiting Klem of UL1015 22AWG Draad 1,5m
Type selectie
P/N Nominale ingang(A) Uitgang(mA/V) Nauwkeurigheid Afmetingen(mm)
A B C D
SCTK660C-010 0,5-100A 0,333V/0-50mA 0,2,0,5,1,0 57,0 50,0 22,0 10,0
SCTK660C-019 1-250A 0,333V/0-100mA/1A 0,2,0,5,1,0 66,0 59,0 22,0 19,0
SCTK660C-025 5-400A 0,333V/0-200mA/1A/5A 0,2,0,5,1,0 73,0 65,0 22,0 25,0
SCTK660C-032 5-630A 0,333V/0-200mA/1A/5A 0,2,0,5,1,0 82,0 74,0 22,0 32,0
SCTK660C-045 5-1000A 0,333V/0-500mA/1A/5A 0,2,0,5,1,0 95,0 86,0 22,0 45,0

Zelfvergrendelende split-core SCTK660C-serie voor stroomdistributie en automatiseringscontrole
Opmerkingen: Productspecificaties kunnen worden aangepast

FAQ

V: Wat is de functie van de ingebouwde precisieweerstand?

A: De secundaire wikkeling heeft een ingebouwde precisie parallelle weerstand. Deze zet het stroomsignaal direct om in een veilige laagspanningsuitgang (0,333V) of een standaard stroomsignaal (0-500mA), waardoor externe bemonsteringsweerstanden overbodig worden. Dit vereenvoudigt de installatie, verbetert de veiligheid en bespaart kosten voor componenten en installatieruimte.

V: Hoe kies ik het type uitgangssignaal?

A: 0,333V uitgang is geschikt voor elektronische energiemeters, PLC's en meetinstrumenten met spanningsingang. 0-500mA uitgang is geschikt voor controlesystemen en traditionele meetapparatuur die stroomsignalen vereisen. Kies op basis van de ingangsinterface van uw meetapparatuur.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het beoogde model op. Monsters zijn gratis en worden verzonden binnen 3-5 werkdagen. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
