Split-Core Stroomtransformator SCTK662 Serie voor Energie-meting met Hoge Nauwkeurigheid

Onderhandeling
MOQ
Bespreekbaar
Prijs

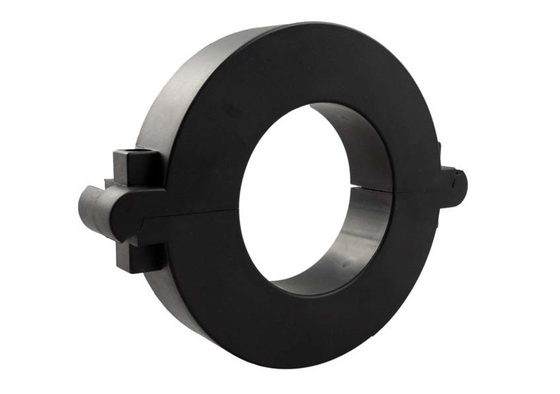

Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 5~3000A
Uitvoer: 0-5A / 0-10V(AC)
Klas: 0,2,0,5,1,0
Uitvoermodus: Leaduitvoer
Diameter van klemdraad: 25 mm-100 mm
Aanpasbaar: Ja
Markeren:

Split-Core Stroomtransformator SCTK662 Serie

,

Split-Core Stroomtransformator met Hoge Nauwkeurigheid

,

Stroomtransformator voor Energie-meting
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK662-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

SCTK662-serievan een split-core-stroomtransformator biedt 0V-10V en 0mA-500mA bij secundaire stroom van de gedetecteerde primaire stroom.Gebruikers verbinden de SCTK662-serie rechtstreeks met de meter voor hoge nauwkeurigheid meting applicatieHet maakt het mogelijk om één meter te gebruiken voor verschillende stroomratings door alleen de primaire CT te wijzigen, zodat het compacte meetdesigns maakt en de ontwikkelingskosten vermindert.- overspanningsbeschermingscircuit is inbegrepen om veilig, snelle en kosteneffectieve installatie.

GESCHIEDENIS
  • Het meest kosteneffectief
  • Snellere installatie
  • Veilige en eenvoudige installaties
  • Hoge nauwkeurigheid 0.2,0.5,1.0
  • Bevestigingsdraaddiameter: φ25 mm~100 mm
  • Meetbereik van 5A tot 3000A AC
  • Laag faseverschuiving voor vermogen meting
  • Uitgangsmodel: looduitgang ((2,5m)
  • Geïsoleerde plastic behuizing, erkend volgens UL94-V0
  • Kleine, compacte, lichtgewicht
  • Overspanningsbescherming is geïnstalleerd.
  • CE, UL / EN 61010 - 1 gecertificeerd
Toepassingen
  • Hoogprecisie-energimeters
  • Stroombewaking van het elektriciteitsdistributiesysteem
  • Relaisbeschermingsinrichtingen
  • Meting van de stroom van industriële motoren
  • Energiebeheersystemen (EMS)
  • Integratie van het ontwerp van elektriciteitsmeters
  • Gebouwsautomatiseringssystemen
  • Projecten voor retrofit (online installatie)
Elektrische parameter
Frequentie. 50-400 Hz
Nominale invoer 5A-3000A
Meetbereik 5%In-130%In
Nominale output 0-10V ((AC) of 0-5A
Verhouding ≤ ± 0,2%
Fasehoek ≤ ±10min
Dielectrische sterkte 2.5KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin
Mechanische parameter
Geval PC /UL94-V0
Bobbin PBT
Kern Siliciumstaal
Interne structuur Epoxide
Bouw Krap.
Werktemperatuur -25°C+75°C
Werkvochtigheid ≤ 85%
Uitgangsverbinding UL1015 22AWG Draad ((twinsted draad) 2,5 m
Selectie van het type
V/N Nominale invoer (A) Uitgang (mA/V) Precisiteit Afmetingen ((mm)
Φ Een B. C D E
Het is niet toegestaan dat de verpakking in een andere lidstaat wordt vervoerd.

5-400A

(5,100,250,400A)

0-200 mA

0-10V

 0.2,0.5,1.0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 128 98 26 16 32
Het is niet toegestaan dat de verpakking wordt gebruikt voor de verpakking van de goederen.

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600 mA

0-10V

 0.2,0.5,1.0 100 194 162 30 16 38
Split-Core Stroomtransformator SCTK662 Serie voor Energie-meting met Hoge Nauwkeurigheid

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Wat is de betekenis van UL-certificering?

A:De UL-certificering zorgt ervoor dat deze huidige transformator voldoet aan de Amerikaanse veiligheidsnormen en voldoet aan de veiligheidsvereisten van de belangrijkste wereldmarkten.Het kan worden gebruikt in energieapparatuur en meterproducten die worden geëxporteerd naar de VS en Noord-Amerika.

V: Hoe vereenvoudigt dit product het ontwerp van de meter?

A:DeSCTK662-seriekan rechtstreeks worden aangesloten op elektriciteitsmeters voor een hoogprecisie-meting, waardoor de behoefte aan interne secundaire CT's in de meter wordt weggenomen.een enkele meter kan meerdere stroomratings bevatten, het ontwerpen van meters vereenvoudigen en de ontwikkelingskosten verlagen.

V: Wat is de functie van het ingebouwde overspanningsbeschermingscircuit?

A:Het overspanningsbeschermingscircuit beschermt de transformator en de meetapparatuur stroomafwaarts onder abnormale overspanningsomstandigheden.en vermindert het risico op schade aan apparatuur.
