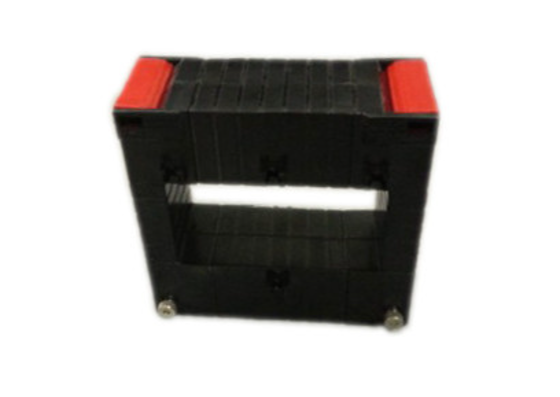

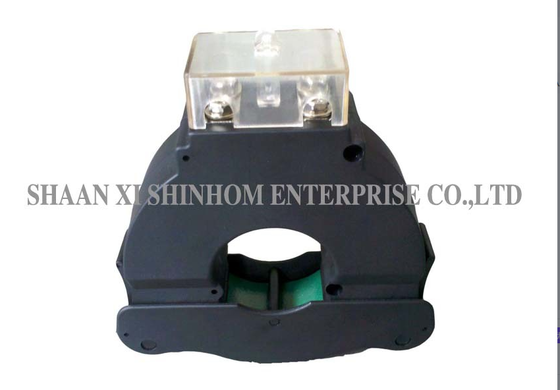

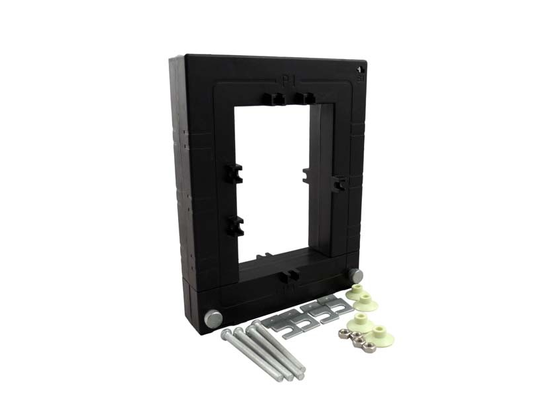

Split-Core-stroomtransformator SCTK732B-serie voor stroombewaking en relaisbescherming

Onderhandeling
MOQ
Bespreekbaar
Prijs
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Invoer: 0,5A-6000A
Uitvoer: 0,333V(AC) of 0-5A
Frequentie: 50-2,5 kHz
Nauwkeurigheid: 0,2,0,5,1,0
Outputverbinding: Terminal
Aangepast: Ja
Markeren:

Split-Core-stroomtransformator SCTK732B

,

transformator voor stroommonitoring

,

Relaisbescherming Split-Core Transformer
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK732B-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

DeDe serie SCTK732Been split-core-stroomtransformator is ontworpen voor stroommeting en -bewaking in nieuwe of bestaande elektriciteitsdistributienetwerken.Het product heeft een split-core-structuur die een snelle installatie mogelijk maakt zonder kabels of busbars te ontkoppelen of te verwijderen.De secundaire wikkeling is gelijkmatig verdeeld over de kernomtrek, waardoor een lage lekkage en een stabiele prestatie mogelijk zijn.De ABS-vlamvertragende plastic behuizing biedt een goede isolatiebeschermingEen ingebouwde precieze parallelle weerstand zorgt voor een veilige lage-spanningsuitgang zonder de noodzaak van externe bemonsteringsweerstanden.en bescherming in elektriciteitsleidingen en -apparatuur, alsmede stroom- en vermogenmeting voor motoren, verlichting, luchtcompressoren, HVAC- en automatiseringsbesturingssystemen, alsook energiebewakingsapparaten.

Kenmerken:
  1. Testbereik: 0,5A - 6000A wisselstroominvoer, uitgang 0,333VAC of 0-5A
  2. Testprecisie klasse: 0.2, 0,51.0
  3. Stroom Transformator secundaire wikkels gelijkmatig verdeeld over de kernomtrek,het gebruik van ABS vlamvertrager plastic shell voor transformator isolatie
  4. Het midden van het raam voor de bus om rond te dragen.
  5. De secundaire wikkels zijn uniform rond het systeem, waarvan het magnetische fluxlek is klein met stabiele prestaties, licht gewicht, gemakkelijke installatie, enz.
Toepassingen:
  1. Stroommeting, -bewaking en -bescherming voor elektrische bedrading en -apparatuur.
  2. Stroom- en vermogenmeting voor elektromotoren, verlichting, luchtcompressor, verwarming
  3. Entilatiesysteem, airconditioningsysteem en automatisering.
  4. Stroom-, vermogen- en energiemonitoring.
Elektrische parameter
Nominale invoer 0.5A-6000A
Meetbereik 10%In-130%In
Nominale output 0.333V ((AC) of 0-5A
Verhouding ≤ ± 0,2%
Fasehoek ≤ ±10min
Dielectrische sterkte 5.0KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin
Mechanische parameter
Geval PC+ABS/UL94-V0
Bobbin PC+ABS
Kern Silicium
Interne structuur Epoxide
Bouw Krap.
Werktemperatuur -25°C+75°C
Werkvochtigheid ≤ 85%
Selectie van het type
V/N Invoer (A) Uitvoer (A/V) Precisiteit Afmetingen ((mm)




A1 B1 Een B. C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
De in punt 2 bedoelde maatregelen zijn in overeenstemming met de bepalingen van de overeenkomst. 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
Het is niet toegestaan om een andere methode te gebruiken. 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Split-Core-stroomtransformator SCTK732B-serie voor stroombewaking en relaisbescherming

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen
V: Welke nauwkeurigheidsklassen zijn er voor dit product?

A: Er zijn drie nauwkeurigheidsklassen beschikbaar: klasse 0.2Klasse 0.5, en Klasse 1.0Klasse 0.2 is geschikt voor nauwkeurige energiemeting. Klasse 0.5 is geschikt voor algemene industriële metingen. Klasse 1.0 is geschikt voor beschermende toepassingen en conventionele aanwijzingsinstrumenten.

V: Wat zijn de voordelen van gelijkmatig verdeelde secundaire wikkeling?

A: De secundaire wikkeling is gelijkmatig verdeeld over de kernomtrek, waardoor een gelijkmatige verdeling van de magnetische stroom, een lage lekstroom, een hoge meetnauwkeurigheid,en stabiele en betrouwbare prestaties.

V: Hoe kan ik vragen om monsters?

A: U kunt een steekproef aanvraag indienen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel te verstrekken. Monsters zijn gratis en zullen binnen 3-5 werkdagen worden verzonden.De levertijd voor massa-orders is in het algemeen 2-8 weken.
