Split-Core CT SCTK681B-serie kabelloze installatie voor motormeting en HVAC

Onderhandeling
MOQ
Bespreekbaar
Prijs
Split-Core CT SCTK681B Series Cable-Free Installation for Motor Measurement and HVAC
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Huidig ​​bereik: 5~630A
Uitvoer: 0-500mA of 0,333VAC
Klas: 0,5、1,0、3,0
Kleur: Transparant
spoel: Permalloy-kern
Aanpasbaar: Ja
Markeren:

Split-Core Stroomtransformator voor HVAC

,

Installatie zonder kabel met split-core CT

,

SCTK681B motormeting CT
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK681B-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

DeSCTK681B-serieDe transformatoren met gespleten kern zijn ontworpen voor een snelle en gemakkelijke installatie.Het ontwerp met gespleten kern maakt niet-contactstroommetingen mogelijk door magnetisch veldinductie zonder dat de primaire draad offline moet worden genomen en losgemaakt voor CT-installatieDeze methode maakt een veiliger, gemakkelijker en draagbaarder stroommeting mogelijk.Een interne precieze belastingweerstand over de secundaire wikkeling van de CT zorgt voor een veilige lage spanningsuitgang en maakt een veilige opening van de secundaire

Kenmerken:

  • Testbereik: 5 tot 630 A wisselstroominvoer
  • Uitgang van 0 tot 500 mA, 0 tot 0,333 V
  • IJzerkern is deelbaar, met een hoge nauwkeurigheid en een laag magnetisch circuitverlies
  • Elegant uiterlijk, klein volume, licht gewicht, openbaar, eenvoudig te installeren
  • Het is gemakkelijk te installeren, hoeft niet te ontmantelen van de bus, kan worden gebruikt onder actieve toestand, en zal niet van invloed zijn op klanten' normaal gebruik

Toepassingen:

  • Stroommeting, -bewaking en -bescherming voor elektrische bedrading en -apparatuur
  • Stroom- en vermogenmeting voor elektromotoren, verlichting, luchtcompressor, verwarmings- en ventilatiesysteem, airconditioning en automatisering.
  • Stroom-, vermogen- en energiebewakingsinrichting
  • Relaisbeschermingsinrichting

Mechanische parameter

Geval PA /UL94-V0
Bobbin PBT
Kern Permalloy
Interne structuur Epoxide
Bouw Krap.
Werktemperatuur -25°C+75°C
Werkvochtigheid ≤ 85%
Uitgangsverbinding UL1015 20AWG Draad ((twinsted draad) 2,5 m

Elektrische parameter

Frequentie. 50 Hz tot 2 kHz
Nominale invoer 5A-630A
Meetbereik 10%In-130%In
Nominale output 0.333V ((AC) of 0-500mA
Verhouding ≤ ± 1,0%
Fasehoek ≤ ±60min
Dielectrische sterkte 2.5KV/1mA/1min
Isolatieweerstand DC500V/100MΩmin

Selectie van het type

V/N Nominale invoer
(A)		 Uitgang (mA/V) Precisiteit Afmetingen ((mm)
Ø0 Een B. C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5

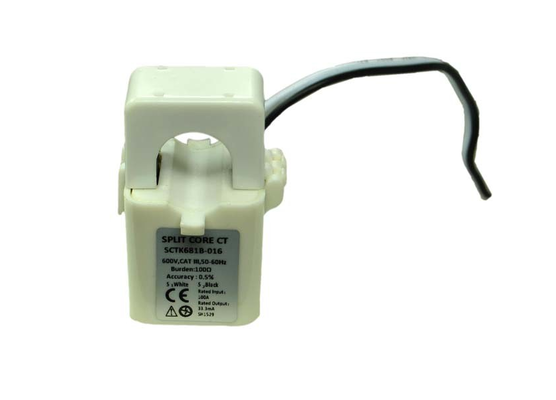

SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200 mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

 Split-Core CT SCTK681B-serie kabelloze installatie voor motormeting en HVAC

Notities:Product specificaties kunnen worden aangepast

Veelgestelde vragen

V: Hoe kies ik tussen 0,333V en 0-500mA uitgangen?

A: 0,333V is een laagspanningssignaal dat geschikt is voor elektronische energietellers, PLC's en meetinstrumenten voor spanningsinvoer.geschikt voor besturingssystemen en traditionele meetapparatuur die stroomsignalen vereisenKies op basis van uw meetapparatuur invoerinterface.

V: Wat is de functie van de ingebouwde precisieweerstand?

A: De secundaire wikkeling heeft een ingebouwde precisie-parallellweerstand die het stroomsignaal rechtstreeks omzet in een veilig laagspanningssignaal (0,333 V) of een standaardstroomsignaal (0-500 mA),de noodzaak van externe bemonsteringsweerstanden wegnemenHet maakt ook een veilige open circuitoperatie op de secundaire zijde mogelijk, waardoor de bedrijfsveiligheid wordt verbeterd.

V: Hoe zit het met de nauwkeurigheid en het kernverlies van dit product?

A: Dit product maakt gebruik van een zeer nauwkeurig openbare kern met een laag kernverlies, waardoor een zeer nauwkeurige stroommeting over het gehele meetbereik wordt gewaarborgd.voldoet aan verschillende industriële en energiebewakingstoepassingsvereisten.

V: Hoe kan ik vragen om monsters?

A: U kunt een steekproef aanvraag indienen via onze website of e-mail. Gelieve uw bedrijfsinformatie en doelmodel te verstrekken. Monsters zijn gratis en zullen binnen 3-5 werkdagen worden verzonden.De levertijd voor massa-orders is in het algemeen 2-8 weken.
