Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| huidige waaier: | 5~3000A | output: | 1A/5A of 0-10V of 0-500mA |
|---|---|---|---|
| Installatie: | Busbar Type | Nauwkeurigheid: | 0,1、 0,2、 0,5、 1,0 |
| Magnetische Kringsstructuur: | Gecombineerd type | frequentie: | 50Hz aan 400Hz |
| Isolerend Middel: | epoxyhars | Aanpasbare: | Ja |
| Hoog licht: | gespleten kernct,gespleten kern huidige sensor |
||

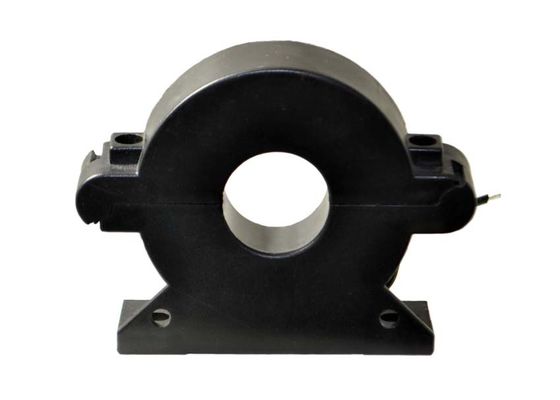

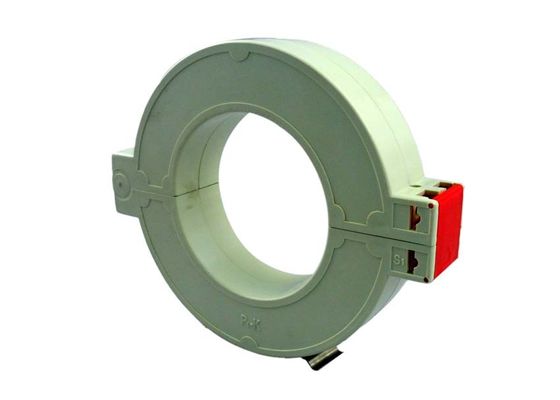

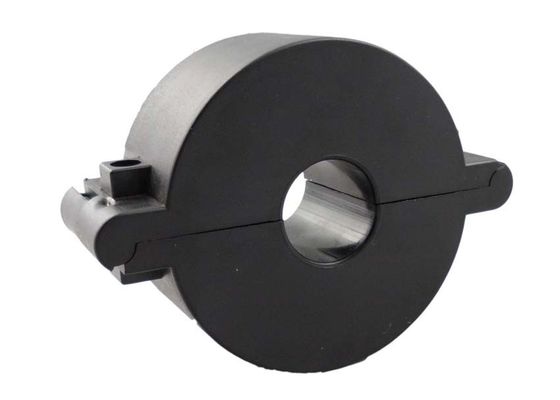

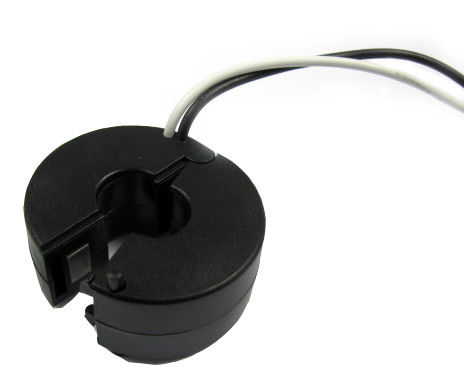

SCTK667B van de de Kernmacht van de reeks Dubbele Schroef Gespleten Lage Veilige het Voltage Huidige Transformatoren met 5 aan 3000A-input
SCTK667B van de de schroef5a-3000a gespleten kern van CTs van de reeks de gespleten kern Dubbele van het de machts lage veilige voltage huidige transformatoren
Productomschrijving
1) Toepassing
SCTK667B de reeksen passen (spleet-kern) huidige transformator retroactief aan speciaal is geweest
ontworpen om hun installatie in de nieuwe of reeds bestaande netto werken te vergemakkelijken. Zij
kan worden geïnstalleerd zonder enige kabel of busbar kring te openen. Intern
de precisieweerstand over het secundaire winden van CT verstrekt een lage brandkast
voltageoutput. Het kan tijd en de installatiekosten besparen.
Huidige meting, controle en bescherming voor elektro bedrading en
materiaal. Stroom en machtsmeting voor elektrische motoren, verlichting, lucht
compressor, het verwarmen en ventilatiesysteem, lucht - voorwaardenmateriaal en
het systeem van de automatiseringscontrole. Stroom, machts en energie controleapparaat. Relais
beschermingsapparaat.
2) Eigenschap
Het dubbele schroef draagbaar vastmaken, veilig, gemakkelijk te installeren,
Breed binnenvenster, toestaand het vastklemmen van grote kabels of busbars
Brede waaier van grootte om alle bestaande installaties aan te passen
Elektroparameter
| Frequentie | 50-400Hz |
| Geschatte Input | 5A-3000A |
| Het meten van waaier | 5%In130%In |
| Nominaal vermogen | 0-10V (AC) of 0-5A |
| Verhouding | ≤ ± 0,1% |
| Fasehoek | ≤ ±5min |
| Diëlektrische sterkte | 3.0KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | ABS /UL94-V0 |
| Spoel | PBT |
| Kern | Siliciumstaal |
| Interne structuur | Epoxy |
| Bouw | Band |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | Terminal |
Typeselectie
| P/N | Geschatte Input (a) | Output (A/V/mA) | Nauwkeurigheid | Afmetingen (mm) | |||||
| Ø0 | A | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 102 | 198 | 168 | 33 | 32 | |
Nota's: De productspecificaties kunnen worden aangepast
