Elektro Gespleten Kern Huidige Transformator, Nul Fase Huidige Transformator

onderhandelingen
MOQ
negotiable
Prijs
Elektro Gespleten Kern Huidige Transformator, Nul Fase Huidige Transformator
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
huidige waaier: 5~3000A
output: 0-10V of 0-5A
Nauwkeurigheid: 0,2、 0,5、 1,0
Rolstructuur: Toroidal
Rolaantal: Spaartransformator
Aanpasbare: Ja
Markeren:

gespleten kernct

,

gespleten kerntype huidige transformator

Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: SCTK671 reeks
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: karton
Levertijd: 4~8 weken
Betalingscondities: T/T
Levering vermogen: 10000/month
Productomschrijving

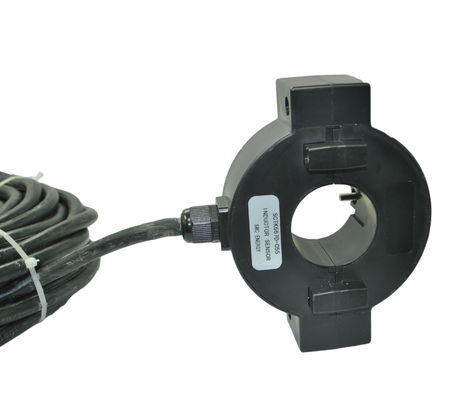

SCTK671-gesplitste kernstroomtransformator met ingangsstroom van 5A tot 3000A en nulfasestroomtransformatoren, hoge nauwkeurigheid

  • De huidige transformator van de SCTK671-serie is speciaal ontworpen om de installatie ervan in nieuwe of reeds bestaande netwerken te vergemakkelijken.
  • Ze kunnen worden geïnstalleerd zonder een kabel- of busbarcircuit te openen.
  • Een interne precisieweerstand over de secundaire wikkeling van de CT biedt een lage veilige spanningsoutput.


Kenmerken:

  1. Split-core CT-stroomtransformator
  2. Testbereik: 5 tot 3000A AC-ingang, uitgang van 0-10V (AC) of 0-5A
  3. Gebruik epoxyharsvulling en goede seismische prestaties
  4. Gebruik een geponste manier, eenvoudig te installeren
  5. Gebruik van materiaal met hoge permeabiliteit, breed meetbereik
  6. Klein volume, mooi uiterlijk, genereus, flexibel gebruik
  7. Het kan tijd en installatiekosten besparen

toepassingen:

  1. Elektrische brandbewaking
  2. Lekkage brandpreventiesysteem
  3. Elektromagnetische relaisbescherming
  4. Microcomputerbeveiliging enzovoort.

Elektrische parameter

Frequentie 50-400Hz
Nominale ingang 5A-3000A
Meetbereik 5% In-130 In%
Nominaal vermogen 0-10V (AC) of 0-5A
Verhouding ≤ ± 0,2%
Fase hoek ≤ ± 10min
Diëlektrische sterkte 2.5KV / 1mA / 1min
Isolatieweerstand DC500V / 100MΩmin


Mechanische parameter

Geval PC / UL94-V0
Spoel PBT
Kern Silicium staal
Interne structuur epoxy
Bouw Stropdas
Bedrijfstemperatuur -25 ℃ ~ +75 ℃
luchtvochtigheid regelen ≤85%
Uitgangsverbinding UL101522AWGWire (twinstedwire) 2.5m

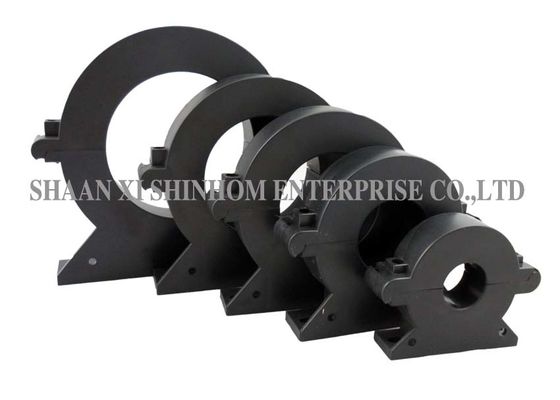

Type selectie

P / N

Nominale ingang

(EEN)

Uitgang (mA / V) Nauwkeurigheid Afmetingen (mm)
O EEN B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5



Opmerkingen: Productspecificaties kunnen worden aangepast
