Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| huidige waaier: | 0~100A | output: | 0-50mA of 0-1V |
|---|---|---|---|
| klasse: | 0,5、 1,0、 3,0 | Fase: | Single |
| Het meten van Waaier: | 5%In130%In | Aanpasbare: | Ja |
| Hoog licht: | gespleten kernct,gespleten kerntype huidige transformator |
||

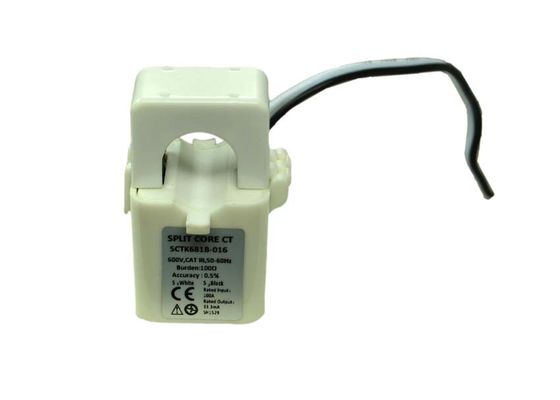

SCTK681C-serie 100A Hoge nauwkeurigheid gesplitste kernstroomsensor Laag energieverbruik Stroomtransformator
1. Inleiding
STCK691C-serie retro-fit (split-core) stroomtransformator is speciaal ontworpen om theri-installatie in nieuwe of reeds bestaande netwerken te vergemakkelijken. Ze kunnen worden geïnstalleerd zonder een kabel- of busbarcircuit te openen. Een interne presistorweerstand over de secundaire wikkeling van de CT zorgt voor een lage veilige spanningsoutput. Het kan tijd en installatiekosten besparen.
2. Functies
De structuur van de zelfremmende, veilige, eenvoudig te installeren, draagbare
Breed binnenraam, waardoor grote kabels of bus kunnen worden opgespannen
Breed scala aan afmetingen voor alle bestaande installaties
3. Toepassingen
Huidige meting, bewaking en beveiliging van elektrische bedrading en apparatuur. Stroom- en vermogensmeting voor elektrische motoren, verlichting, luchtcompressor, verwarmings- en ventilatiesysteem, airconditioningapparatuur en automatiseringsregelsysteem. Stroom-, energie- en energiebewakingsapparaat. Relais bescherming apparaat.
Mechanische parameter
| Geval | PA / UL94-V0 |
| Spoel | VADER |
| Kern | ferrite |
| Interne structuur | epoxy |
| Bouw | Stropdas |
| Bedrijfstemperatuur | -25 ℃ ~ +75 ℃ |
| luchtvochtigheid regelen | ≤85% |
| Uitgangsverbinding | 1015 / 22AWG-draad (getwiste draad) 1.0m |
Elektrische parameter
| Frequentie | 50-20KHz |
| Nominale ingang | 0-100A |
| Meetbereik | 5% In-130 In% |
| Nominaal vermogen | 0-50mA / 0-1V |
| Verhouding | ≤ ± 0,5% |
| Fase hoek | ≤ ± 30min |
| Diëlektrische sterkte | 2.5KV / 1mA / 1min |
| Isolatieweerstand | DC500V / 100MΩmin |
Type selectie
| P / N | Nominale ingang (EEN) | Uitgang (mA / V) | Nauwkeurigheid |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Opmerkingen: Productspecificaties kunnen worden aangepast
