Input: | 0A-1000A | output: | 0.333VAC of 0-5A |
---|---|---|---|
Het meten van Waaier: | 10%In130%In | Nauwkeurigheid: | 0,2、 0,5、 1,0 |
Kernmateriaal: | Permalloy | Op maat: | Ja |
Hoog licht: | gespleten kernct,gespleten kern huidige sensor |

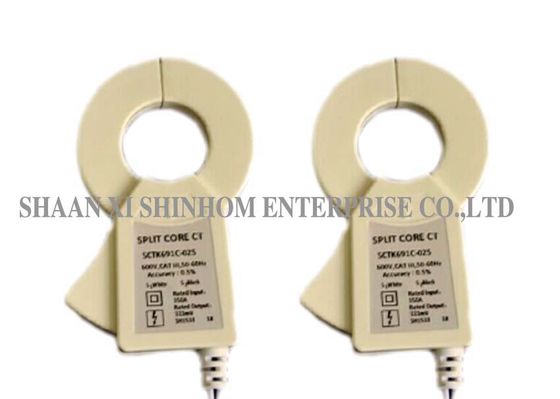

SCTK691C-serie Split-core stroomtransformator met stroombereik 0mA tot 1000A Eenfasestroomtest
SCTK691C-serie zijn klem-on stroomtransformatoren, CT kan worden gemonteerd op bestaande panelen, zoals controlecentra of laadcentra, om het wattage te meten of te bewaken. Deze CT kan worden gemonteerd zonder de bestaande kabels te verwijderen voor eenvoudigere installatie
Kenmerken:
toepassingen:
Elektrische parameter
Frequentie | 50-2.5KHz |
Nominale ingang | 0.5A-630A |
Meetbereik | 10% In-130 In% |
Nominaal vermogen | 0.333V (AC) of 0-5A |
Verhouding | ≤ ± 0,2% |
Fase hoek | ≤ ± 10min |
Diëlektrische sterkte | 5.0KV / 1mA / 1min |
Isolatieweerstand | DC500V / 100MΩmin |
Mechanische parameter
Geval | PC / UL94-V0 |
Spoel | PBT |
Interne structuur | epoxy |
Bedrijfstemperatuur | -25 ℃ ~ +75 ℃ |
luchtvochtigheid regelen | ≤85% |
Uitgangsverbinding | Terminal of UL1015 22AWG draad 1,5m |
Type selectie
P / N | Nominale ingang (EEN) | Uitgang (mA / V) | Nauwkeurigheid | Afmetingen (mm) | |||||
EEN | B | C | D | E | |||||
SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117,0 | 27.0 | 22.0 | 35.0 | 71.0 | |
SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135,0 | 27.0 | 22.0 | 50.0 | 100.0 |
Opmerkingen: Productspecificaties kunnen worden aangepast
